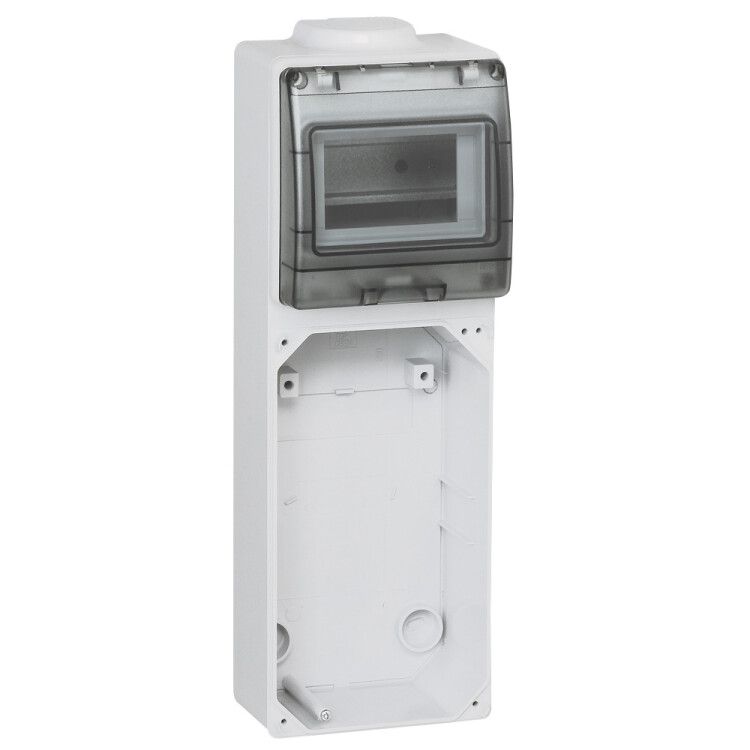

Основание - P17 Tempra Pro для лицевых панелей 220x125 рейка 5 модулей (2 розетки 16 A) | 058938 Legrand

Основание для лицевых панелей 220x125 от Legrand с артикулом 058938 - это неукомплектованное щитовое основание для установки лицевых панелей с разъёмами CEE и розетками 16 А. Подходит для настенного монтажа в условиях повышенной запылённости и влажности благодаря защите IP66.

Назначение и область применения

Это основание предназначено для фиксации одной лицевой панели размером 220×125 мм с двумя разъёмами типа CEE или двумя розетками 16 А. Используется там, где требуется надёжная защита электрооборудования от внешних воздействий - например, на открытых площадках, в цехах, на объектах с высокой влажностью или пылевой нагрузкой. Применяется для подключения переносного оборудования, сварочных аппаратов, насосов, компрессоров и других устройств, работающих вне помещений или в сложных условиях.

Технические характеристики

• Размеры: 220 × 125 мм
• Ширина по модулям: 5 модулей (стандартный шаг 22 мм)
• Степень защиты: IP66 - полная герметичность от пыли и защита от мощных струй воды
• Ударопрочность: IK08 - выдерживает удар энергией 5 Дж (эквивалент 1,7 кг, падающего с 30 см)
• Материал корпуса: поликарбонат - прочный, термостойкий, устойчивый к химическим веществам
• Цвет: белый
• Диапазон рабочих температур: от -25 C до +40 C
• Климатическое исполнение: УХЛ - рассчитано на умеренный и холодный климат
• Устойчивость к УФ-излучению: да - не желтеет и не теряет механическую прочность под солнцем
• Наличие DIN-рейки: есть - позволяет крепить автоматические выключатели и другие устройства стандарта DIN
• Количество вводов: 2 - для подвода кабеля питания
• Тип монтажа: настенный
• Комплектация: неукомплектованное основание - без лицевой панели, розеток, разъёмов и внутренней проводки

Совместимость и монтаж

Основание совместимо с любыми лицевыми панелями 220×125 мм, предназначенными для 5 модулей, в том числе с разъёмами CEE 16 А/230 В. Монтаж осуществляется на стену с помощью четырёх крепёжных отверстий по углам. Для фиксации используются саморезы или дюбели подходящего диаметра. DIN-рейка уже установленная - можно сразу монтировать автоматы, УЗО или реле. Кабельные вводы расположены снизу и с боков - позволяют организовать вход кабеля из любого направления. Перед монтажом проверьте соответствие толщины стены и глубины крепёжных элементов.

Безопасность и стандарты

Изделие соответствует требованиям международных норм для электроустановок в жестких условиях. Защита IP66 и класс ударопрочности IK08 обеспечивают безопасную работу даже при прямом воздействии дождя, песка, грязи и случайных ударов. Поликарбонатовый корпус не поддерживает горение и не выделяет токсичных газов при нагреве. Соответствует требованиям ГОСТ Р 51317 и IEC 62208.

Преимущества

• Высокая степень защиты IP66 делает возможным использование на улице и в сырых помещениях
• УФ-защита предотвращает старение материала при длительном воздействии солнечного света
• DIN-рейка внутри позволяет расширить функционал - добавить автоматический выключатель или УЗО
• Прочные материалы и IK08 снижают риск повреждения при транспортировке и эксплуатации
• Белый цвет легко сочетается с другими элементами щитового оборудования

Ограничения применения

• Не является готовым щитом - требует самостоятельной сборки: установки панели, розеток, кабелей и коммутационных устройств
• Не рекомендуется использовать при температурах ниже -25 C - материал становится хрупким
• Не подходит для установки в зонах с постоянным погружением в воду - IP66 не обеспечивает погружение
• Не содержит встроенных средств защиты - необходимо самостоятельно выбирать и устанавливать УЗО, автомат и т.п.

Примеры использования

• Настройка временной точки питания для строительной техники на объекте
• Подключение сварочного аппарата на производстве с высокой запылённостью
• Установка розеток CEE для автономного освещения на территории предприятия
• Монтаж распределительной точки для насосов в канализационных коллекторах
• Обустройство электропитания на открытых площадках: парковки, складские ангары, ремонтные зоны

Практические советы

• Перед монтажом убедитесь, что выбранные розетки CEE или лицевые панели имеют точно такие же габариты - 220×125 мм и 5 модулей
• При использовании в условиях сильной влаги используйте кабельные вводы с уплотнительными кольцами
• Для удобства обслуживания оставьте свободное место вокруг основания - минимум 10–15 см с каждой стороны
• Проверьте, чтобы все кабели были правильно закреплены в вводах - иначе возникнет риск попадания влаги
• При замене панели - не забудьте отключить питание; основание не имеет собственного рубильника
• Артикул 058938 - это базовая платформа. Комплектующие (розетки, крышки, разъёмы) выбираются отдельно, в зависимости от задачи
