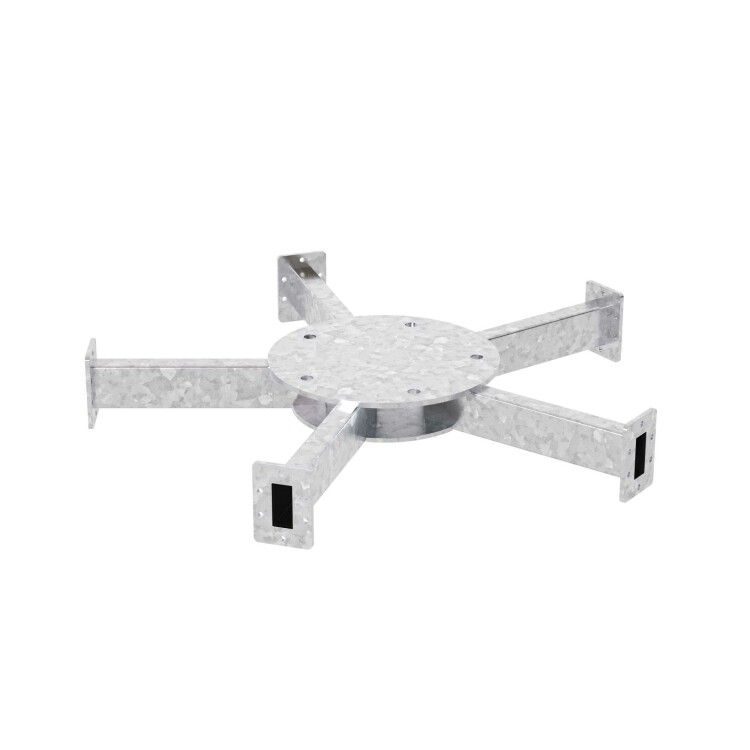

Основание для молниеприемных мачт,12-14 м | NL0800 DKC ДКС

Основание для молниеприемных мачт 12-14 м от DKC (ДКС), артикул nl0800, предназначено для надёжной фиксации высоких молниеприёмных мачт на бетонных плитах. Конструкция выполнена из горячецинкованной стали и обеспечивает устойчивую работу системы молниезащиты в условиях повышенной нагрузки и воздействия окружающей среды.

Назначение и область применения

Основание для молниеприемных мачт 12-14 м используется для закрепления вертикальных молниеприёмных мачт высотой 12–14 метров. Применяется на объектах с повышенным риском поражения молнией: промышленные здания, трубы, элеваторы, вышки связи, хранилища легковоспламеняющихся материалов. Устанавливается на подготовленное бетонное основание, формируя жёсткий опорный узел для передачи механических и электромагнитных нагрузок от мачты в грунт.

Технические характеристики

• Материал: сталь с горячим цинкованием - защищает от коррозии даже в агрессивных средах
• Диаметр основания: 4000 мм - обеспечивает достаточную площадь распределения нагрузки на фундамент
• Тип конструкции: штатив (трёхногий) - повышает устойчивость против ветровых и динамических нагрузок
• Тип крепления молниеприёмника: резьбовое - позволяет быстрый монтаж и замену головного элемента без сварки
• Высота мачты, совместимая с основанием: 12–14 м - соответствует требованиям ГОСТ Р 50571.5.53 и СП 34.13330

Совместимость и монтаж

Основание для молниеприемных мачт 12-14 м совместимо со всеми молниеприёмными мачтами, имеющими резьбовой вывод стандарта M42–M48. Для монтажа требуется:

• Подготовленное бетонное основание с анкерными болтами (диаметр и шаг должны соответствовать чертежу производителя)
• Установка на уровне поверхности с соблюдением допуска +-5 мм по горизонтали
• Закручивание мачты до упора - проверить момент затяжки согласно инструкции DKC

Не рекомендуется использовать с мачтами другой высоты - снижение прочностных запасов возможно при использовании более длинных или коротких элементов.

Безопасность и стандарты

Конструкция изготовлена в соответствии с требованиями ГОСТ Р 50571.5.53 и СП 34.13330. Горячее цинкование гарантирует срок службы более 25 лет в атмосферных условиях класса C3–C4 по ISO 9223. Электрическая проводимость материала обеспечивает безопасный отвод импульса молнии без перегрева.

Преимущества

• Изделие изготовлено из цельной стальной конструкции - исключены слабые места, характерные для сварных узлов
• Горячее цинкование даёт равномерное покрытие даже на внутренних поверхностях - продлевает жизнь изделия в сырых регионах
• Резьбовая система крепления мачты ускоряет сервисное обслуживание - можно заменить повреждённый приемник без демонтажа всего основания
• Трёхногая форма минимизирует влияние ветровых нагрузок - особенно важно на открытых территориях

Ограничения применения

• Не для установки на мягком грунте - требует жесткого бетонного фундамента
• Не предназначен для работы в химически агрессивных средах (например, рядом с кислотными производствах) - хотя цинк устойчив, длительный контакт с HCl/H₂SO₄ вызывает разрушение
• Не следует применять с мачтами выше 14 м - увеличится рычаг силы, что приведёт к деформации или отказу крепления
• Не подходит для мобильных или временных систем - конструкция рассчитана на постоянную эксплуатацию

Примеры использования

• Молниезащита промышленного складского комплекса с металлическими кровлей и трубами
• Установка на башне радиопередатчика в сельской местности
• Функциональное основание для мачты на крыше автовокзала
• Объекты энергообеспечения: трансформаторные подстанции, ЛЭП-опоры с высокими столбами

Практические советы

• Перед монтажом проверьте соответствие диаметра резьбы мачты (обычно M42, M45, M48) и типу резьбового выхода на основании
• При заливке бетонного фундамента используйте анкеры с минимальной глубиной заделки 600 мм
• После установки обязательно проведите контрольный осмотр всех болтов через 1 месяц - возможна усадка бетона
• Для районов с частыми торнадо или ураганами дополнительно укрепляйте основание бетонным кольцом вокруг
• Артикул nl0800 от DKC (ДКС) - единственный вариант в серии Jupiter, подходящий именно для 12–14 м мачт; другие модели серии имеют меньший диаметр и не подходят
