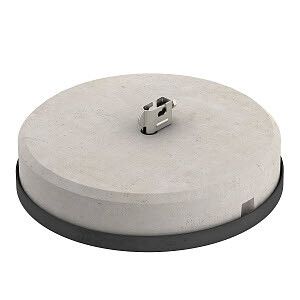

Основание молниеприемника бетонное (F-FIX-10) | 5403103 OBO Bettermann

Основание молниеприемника бетонное F-FIX-10 от OBO BETTERMANN - это прочный цокольный элемент для фиксации молниеприёмных стержней на бетонных поверхностях. Артикул F-FIX-10 обеспечивает надёжную механическую опору и совместим с системой FangFix, что делает его подходящим решением для внешних систем молниезащиты зданий.

Назначение и область применения

Основание F-FIX-10 предназначено для установки вертикальных молниеприёмных стержней на бетонные поверхности - крыши, стены, трубы, вышки. Применяется в системах молниезащиты зданий, промышленных объектов, энергообъектов и сооружений повышенной опасности. Подходит для постоянной эксплуатации в открытых условиях, включая зимний период.

Технические характеристики

• Материал: морозостойкий бетон - устойчив к перепадам температур и воздействию атмосферных осадков
• Диаметр: 295 мм - обеспечивает достаточную площадь контакта с основанием
• Масса: около 10 кг - гарантирует устойчивость против ветровых нагрузок
• Тип ввода проводника: безвинтовой - позволяет быстро подключить проводник без инструментов
• Исполнение: цокольное - рассчитано на монтаж на горизонтальных плоскостях
• Тип резьбы: имеется - для крепления молниеприёмного стержня через резьбовое соединение
• Защитное покрытие: специальное - предотвращает коррозию и выветривание поверхности

Совместимость и монтаж

Основание F-FIX-10 совместимо с зажимами системы FangFix (из нержавеющей стали VA), которые обеспечивают герметичное и надёжное соединение с молниеприёмным стержнем. Для крепления к бетонному основанию используются анкерные дюбеля - они входят в комплект поставки. Установка выполняется за несколько минут: просверливается отверстие, вставляются дюбеля, основание фиксируется болтами. Безвинтовой ввод проводника исключает необходимость затяжки клемм - снижает риск человеческой ошибки.

Безопасность и стандарты

Система FangFix, включающая основание F-FIX-10, соответствует требованиям стандарта VDE 0185-305, который эквивалентен ГОСТ Р МЭК 62305. Это подтверждает соответствие нормам безопасности для систем молниезащиты в Европе и России. Бетонная конструкция не поддерживает горение и не создаёт электромагнитных помех.

Преимущества

• Высокая механическая устойчивость благодаря массе 10 кг и большому диаметру
• Ускоренный монтаж - отсутствие сложных креплений и винтовых соединений
• Возможность штабелирования нескольких оснований F-FIX-10 друг на друга - для увеличения высоты молниеприёмника
• Не требует регулярного обслуживания - материал не подвержен коррозии и старению
• Стандартный диаметр 295 мм - легко интегрируется в существующие проекты

Ограничения применения

• Не предназначен для установки на металлические или деревянные поверхности - требуется жесткое бетонное основание
• Не используется в качестве самостоятельного молниеприёмника - обязательно нужна комбинация с молниеприёмным стержнем и зажимом FangFix
• Запрещена установка в местах с химически активными средами (например, рядом с кислотными выбросами)
• Не рекомендуется применять в условиях частых ударных нагрузок (вибрации от оборудования, транспорта)

Примеры использования

• Фиксация молниеприёмного стержня на кровле промышленного цеха
• Установка на башне связи или радиомачте
• Обустройство защиты на дымовой трубе тепловой электростанции
• Монтаж на бетонном парапете здания с исторической архитектурой - где нельзя сверлить в каменной кладке

Практические советы

• Перед монтажом проверьте глубину и качество бетона - минимальная прочность должна быть B20 (M250)
• При штабелировании используйте одинаковые модели F-FIX-10 - не смешивайте с другими типами оснований
• Диаметр посадочного места 295 мм требует точного соблюдения расстояния между крепёжными отверстиями - отклонение более +-5 мм снижает устойчивость
• После установки проведите визуальный контроль плотности прилегания и отсутствия трещин в бетоне вокруг дюбелей
• Артикул F-FIX-10 всегда заказывайте вместе с зажимами FangFix - без них система не работает
