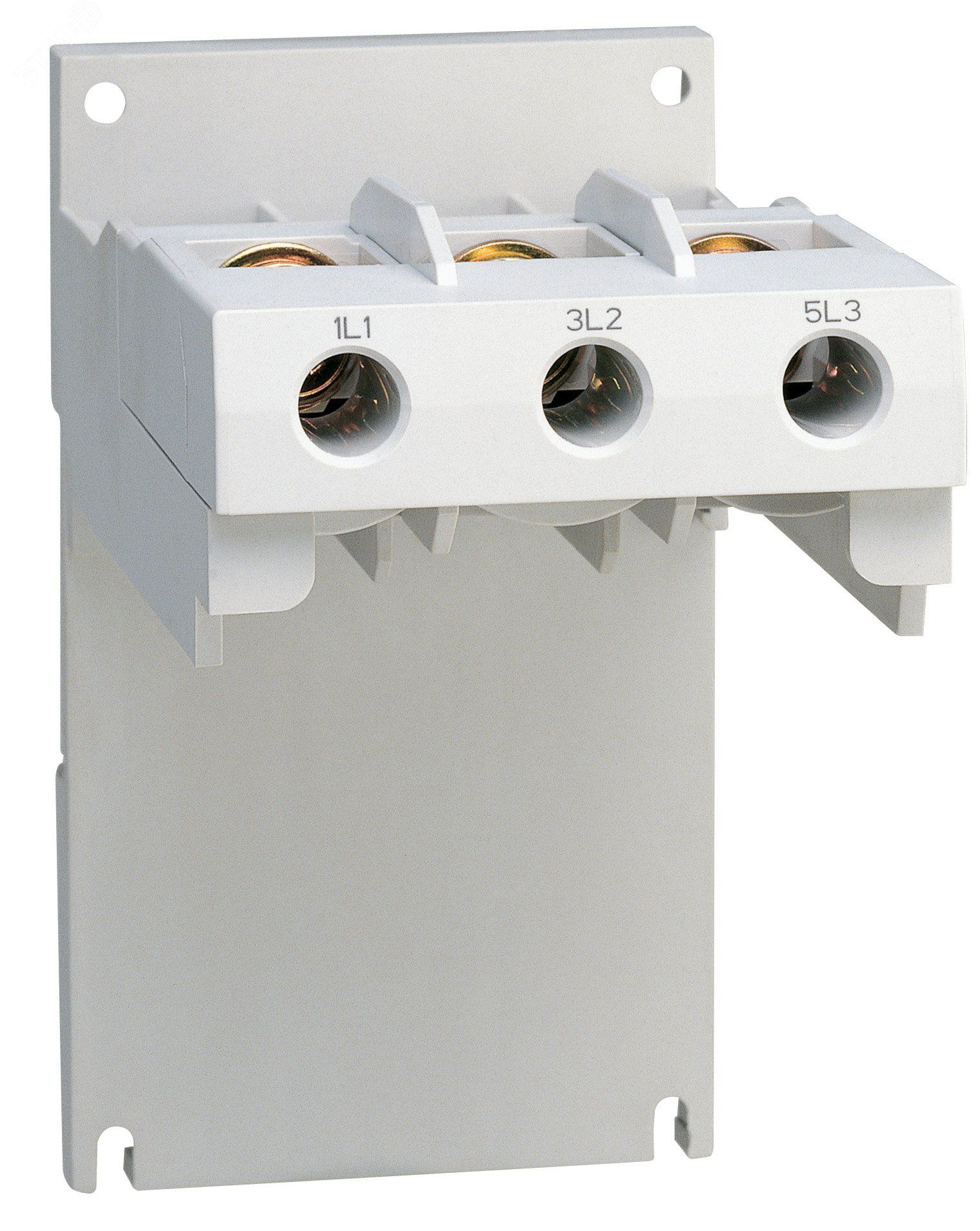

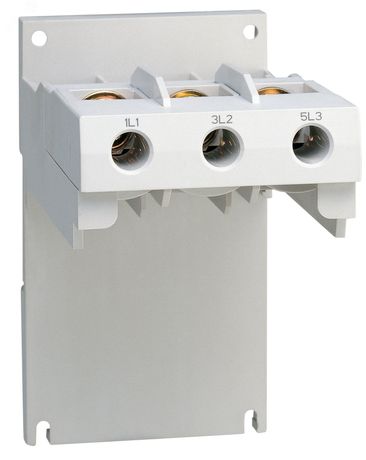

Основание монтажное UZ-32/S для установки теплового реле MT-32 отдельно от контакторов Metasol типоразмера 40AF LS Electric 83661831001 LSIS

Монтожное основание для установки теплового реле MT-32, UZ-32/S, типоразмер 40AF - это компонент, позволяющий устанавливать тепловые реле LS Electric отдельно от контакторов, обеспечивая гибкую сборку цепей защиты. Артикул 83661831001 подходит для серий MT-32 и UZ-32/S.

Назначение и область применения

Это монтажное основание предназначено для фиксации тепловых реле MT-32 и UZ-32/S на DIN-рейке, когда требуется отделить реле от контактора. Такой подход используется, например, при модернизации старых щитов, где контактор уже установлен, а реле нужно добавить отдельно. Также удобно при обслуживании - можно заменить реле без демонтажа всего устройства.

Технические характеристики

• Типоразмер: 40AF - совместимо с реле класса 40 Ампер
• Фиксация: на DIN-рейке 35 мм (стандарт EN 60715)
• Материал корпуса: самозатухающий термопластик
• Рабочая температура: от -25C до +60C
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от пыли и воды)

Совместимость и монтаж

Основание совместимо исключительно с тепловыми реле LS Electric серий MT-32 и UZ-32/S. Установка происходит защёлкиванием на DIN-рейку - никаких инструментов не требуется. После закрепления основания реле вставляется в него до характерного щелчка. Клеммы реле остаются доступными для подключения проводов. Не используйте с другими марками или сериями - механическая посадка и расположение контактов отличаются.

Безопасность и стандарты

Изделие соответствует требованиям IEC/EN 60947-4-1 для устройств управления и коммутации. Материалы имеют UL-сертификацию на горючесть. Напряжение изоляции - 690 В переменного тока.

Преимущества

• Упрощает сервис - реле можно менять без трогания контактора
• Позволяет оптимизировать распределение места в шкафу
• Не требует дополнительной фиксации - надёжная посадка на рейку
• Поддерживает стандартную схему подключения, как у встроенных реле

Ограничения применения

• Не предназначен для работы во влажных средах - степень защиты IP20 не допускает попадания жидкости
• Не совместим с реле других производителей, даже аналогичных по току
• Не подходит для установки вне электрических шкафов - требует герметичной среды
• Не рассчитан на работу при температуре выше +60C

Примеры использования

• Замена устаревшего теплового реле в существующем щите с контактным аппаратом другого типа
• Добавление защиты на конвейере, где контактор уже смонтирован, а реле нужно вынести отдельно для лучшего доступа
• Сборка панели управления станком с разнесённой конструкцией: контактор - на одной рейке, реле - на соседней

Практические советы

• Перед монтажом проверьте, что реле MT-32 или UZ-32/S имеет тот же типоразмер - 40AF. Разница в размерах недопустима.
• При подключении проводов соблюдайте момент затяжки - не переусердствуйте, чтобы не повредить клеммы.
• Если планируете использовать несколько реле, убедитесь, что между ними достаточно зазора для теплоотвода - минимум 10 мм.
• Артикул 83661831001 - единственный вариант для этих реле. Аналоги не гарантируют надёжный контакт.
