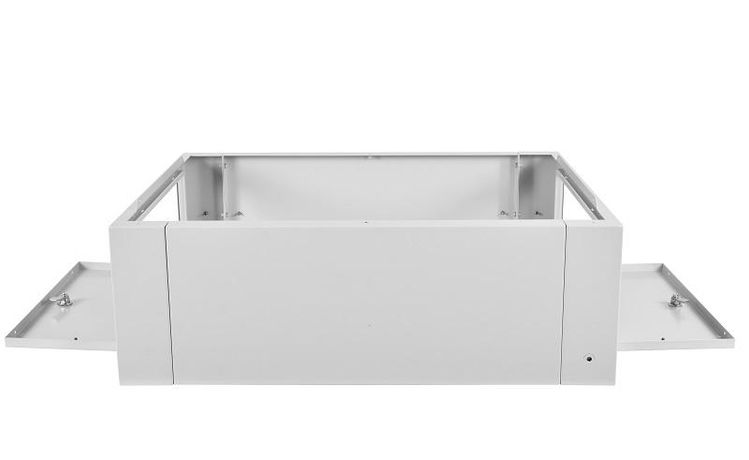

Основание шкафа ОС-ШТВ-1-300.900 дл.900мм шир.700мм выс.300мм сер. ЦМО 1442017 1656874

Цоколь ОС-ШТВ-1-300.900 для ШТВ-1 оцинкованный ЦМО - это металлическая опора, предназначенная для установки оборудования на открытых площадках, обеспечивая надёжную фиксацию и защиту от воздействий окружающей среды. Артикулы 1442017 и 1656874 соответствуют одному продукту, который используется в системах автоматизации и промышленной инфраструктуре.

Назначение и область применения

Цоколь ОС-ШТВ-1-300.900 для ШТВ-1 оцинкованный ЦМО служит основанием для крепления шкафов управления, распределительных устройств и другого электрооборудования типа ШТВ-1. Он повышает устойчивость конструкции, защищает оборудование от контакта с землёй, влагой и механическими повреждениями. Применяется на объектах с высокой влажностью, на улице, в цехах с повышенными требованиями к долговечности.

Технические характеристики

• Габариты: 300×700×900 мм (ширина × глубина × высота)
• Материал: оцинкованная сталь
• Тип покрытия: горячеоцинкованное - защита от коррозии
• Форма: прямоугольный корпус с открытым верхом
• Масса: не указана - зависит от толщины стали и технологии производства

Совместимость и монтаж

Цоколь ОС-ШТВ-1-300.900 для ШТВ-1 оцинкованный ЦМО совместим исключительно со шкафами серии ШТВ-1, имеющими соответствующую геометрию крепления. Монтируется на ровном бетонном или асфальтовом основании. Для фиксации используются анкерные болты через отверстия в нижней плите. Установка требует предварительного выравнивания поверхности и проверки уровня. Крепление шкафа к цоколю выполняется болтами сверху - доступ к точкам крепления остаётся свободным после установки.

Преимущества

• Высокая устойчивость к коррозии благодаря горячему цинкованию - срок службы до 15 лет в условиях умеренного климата
• Увеличенная высота (900 мм) снижает риск попадания воды внутрь шкафа при затоплении или сильных осадках
• Жесткая конструкция из толстостенной стали обеспечивает устойчивость даже при ветровых нагрузках
• Не требует специального обслуживания - не нуждается в окраске или антикоррозийной обработке

Ограничения применения

• Не предназначена для установки на мягком грунте, песке или снежном покрове - требуется жёсткое основание
• Не подходит для шкафов других серий (например, ШТВ-2, ШТВ-3) - габариты и точки крепления отличаются
• Не имеет герметичного исполнения - внутри шкафа должна быть соблюдена степень защиты IP, сам цоколь не создаёт дополнительной герметизации
• Работает только в температурном диапазоне, допустимом для оцинкованной стали (-40C…+60C)

Примеры использования

• Поддержка шкафа ШТВ-1 на промышленной площадке с частыми дождями и перепадами температур
• Установка на территории АЗС, где есть риск попадания масла, воды и химических веществ
• Использование в системах автоматизации на железнодорожных станциях, в портах и на логистических терминалах
• Монтаж в качестве базового элемента для распределительных щитов на открытых участках энергообъектов

Практические советы

• Перед монтажом проверьте, что размеры проема шкафа ШТВ-1 точно соответствуют габаритам цоколя - 300×700 мм
• Используйте анкеры M12–M16, длина - минимум 120 мм, чтобы обеспечить прочное крепление в бетоне
• После установки рекомендуется заполнить пространство между цоколем и основанием раствором или бетоном для усиления устойчивости
• Не используйте цоколь в местах с постоянным воздействием кислот, щелочей или морской соли - оцинковка может разрушаться быстрее
• Артикулы 1442017 и 1656874 - это один и тот же цоколь ОС-ШТВ-1-300.900 для ШТВ-1 оцинкованный ЦМО; различия возможны только в партиях поставки
