Ответвитель DL 50х50 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа | 36233K DKC ДКС

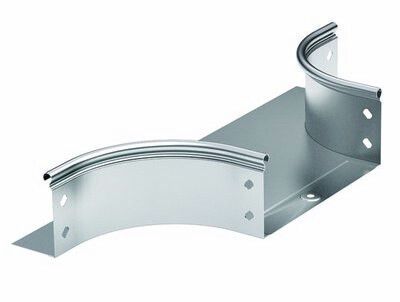

Ответвитель для лотка Т-образный горизонтальный DL 50х50 от DKC (ДКС), артикул 36233k, предназначен для создания T-образных ответвлений в кабельной трассе на основе лотков S5 Combitech. Комплектуется всеми необходимыми крепежными элементами и соединительными пластинами, что ускоряет установку и обеспечивает надёжное соединение.

Назначение и область применения

Ответвитель для лотка Т-образный горизонтальный DL 50х50 используется для организации перпендикулярного отвода кабельной трассы из основного лотка. Применяется в системах кабельного управления на промышленных объектах - в цехах, на энергообъектах, в автоматизированных линиях, где требуется гибкая маршрутизация кабелей без изменения профиля лотка. Подходит для прокладки силовых, контрольных и сигнальных кабелей в условиях повышенной механической нагрузки и агрессивной среды.

Технические характеристики

• Тип: Т-образный горизонтальный ответвитель
• Габариты лотка: 50×50 мм (ширина × высота)
• Внутренний радиус изгиба: 100 мм
• Материал корпуса: сталь оцинкованная по методу Сендзимира
• Покрытие: серое оцинкованное, равномерное, с высокой адгезией
• Огнестойкость: соответствует требованиям к негорючим материалам
• Комплектация: крепёжные элементы и соединительные пластины включены
• Наличие NATO-монтажных отверстий: да
• Поддержка широкодиапазонного исполнения: да
• Совместимость с большими расстояниями между опорами: да
• Условия эксплуатации: внутри помещений и в защищённых зонах на открытом воздухе

Совместимость и монтаж

Ответвитель для лотка Т-образный горизонтальный DL 50х50 совместим исключительно с лотками серии S5 Combitech. Монтаж выполняется путём фиксации к основному лотку с помощью входящих в комплект соединительных пластин и болтов. NATO-отверстия обеспечивают стандартизированную привязку к кронштейнам и несущим конструкциям. Установка требует выравнивания плоскостей и плотного прилегания всех поверхностей - это гарантирует сохранение степени защиты IP и механическую целостность трассы. Крепление рекомендуется выполнять с шагом не более 800 мм по периметру.

Безопасность и стандарты

Ответвитель для лотка Т-образный горизонтальный DL 50х50 изготовлен из стали, оцинкованной по методу Сендзимира - это обеспечивает долговечность и соответствие нормам EN 1092-1 и IEC 61537. Огнестойкость материала позволяет использовать изделие в системах, где предъявляются требования к нераспространению пламени. Наличие травленной нержавеющей стали в компонентах усиливает коррозионную стойкость в местах контакта с крепежом.

Преимущества

• Полный комплект крепежа снижает время монтажа и исключает потерю деталей
• Оцинкование по методу Сендзимира обеспечивает толщину покрытия до 20–25 мкм - выше, чем при обычном горячем цинковании
• Форма с радиусом 100 мм минимизирует напряжение в кабелях при прокладке
• NATO-отверстия упрощают интеграцию с универсальными креплениями и несущими рамами
• Совместимость с крышками и уплотнителями S5 Combitech позволяет добиться герметичности трассы

Ограничения применения

• Не предназначена для прямого погружения в воду - не имеет степень защиты IP67/68
• Не применяется в системах с температурой выше +60 C длительное время
• Не совместим с лотками других серий (например, S4, S6 или сторонних производителей)
• Запрещено использование в взрывоопасных зонах без дополнительной защиты
• Не рекомендуется для частых демонтажей - многократные сборки снижают прочность соединительных пластин

Примеры использования

• Отвод кабелей от главного лотка к пульту управления на конвейере
• Переход кабельной трассы от потолочного лотка к стеновой панели в цехе
• Разветвление питания для группы станков в одном технологическом участке
• Обход препятствий (трубопроводы, колонны) в распределительных щитовых помещениях

Практические советы

• Проверьте перед монтажом, чтобы все соединительные пластины были правильно ориентированы - они имеют направляющие метки
• При использовании в сыром помещении дополнительно смажьте резьбу крепежа антикоррозийным составом
• Для длинных трасс с несколькими ответвителями используйте только оригинальные крышки S5 Combitech - несовместимые крышки нарушают герметичность
• Посадочный диаметр лотка 50×50 мм - убедитесь, что кабели не превышают заполнение 40% сечения
• При необходимости замены - можно заказать отдельно соединительные пластины (арт. 36233k-pl) без замены всего ответвителя
