Отвод для лотка Т-образ. 50х50 сталь 0.8мм "ПЛЮС" TDplus50-50 КМ PL0557 КМ-Профиль

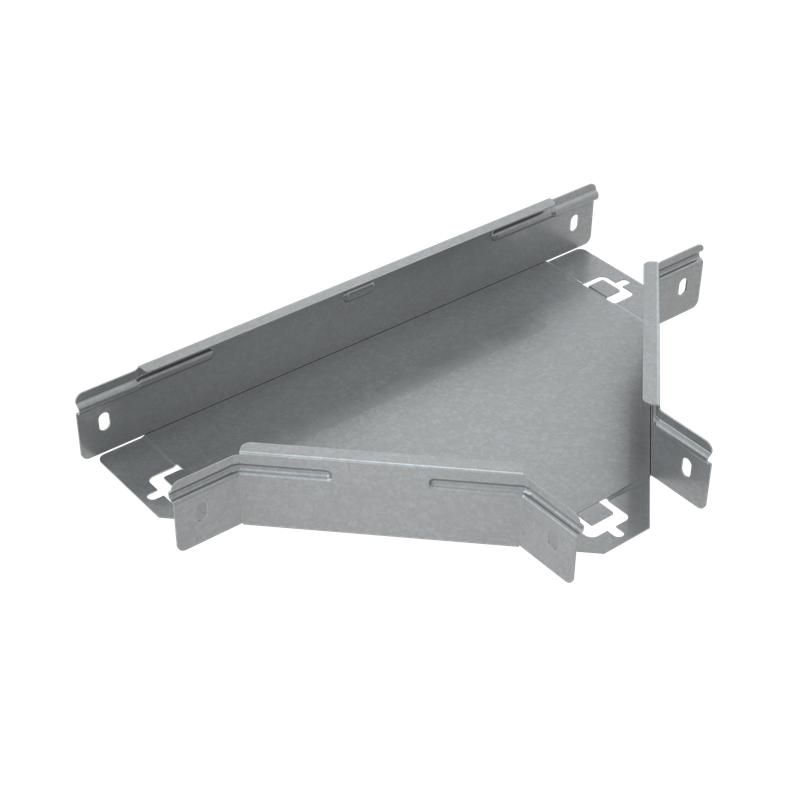

Отвод Т-образный 50х50 мм сталь 0.8 мм КМ-профиль ПЛЮС - элемент кабельной трассы для организации ответвлений в металлических лотках той же серии. Изделие обеспечивает сохранение радиуса изгиба и надёжное соединение при монтаже в помещениях с сухим или умеренно агрессивным климатом.

Назначение и область применения

Отвод Т-образный 50х50 мм сталь 0.8 мм КМ-профиль ПЛЮС предназначен для формирования Т-образного ответвления в кабельной трассе из металлического лотка. Применяется там, где требуется изменить направление трассы под углом 90° без нарушения геометрии прокладки кабелей. Подходит для внутренней установки в офисах, производственных цехах, серверных, распределительных щитовых и других закрытых объектах. Не рекомендуется для открытых площадок, зон с постоянным воздействием воды, химически активных сред или агрессивных паров.

Технические характеристики

• Тип конструкции: горизонтальный Т-отвод
• Размеры: 50×50 мм (высота и ширина профиля)
• Толщина материала: 0,8 мм
• Материал: оцинкованная сталь
• Покрытие: горячее цинкование по методу Сендзимира - равномерный, прочный слой цинка, защищающий от коррозии
• Внутренний радиус изгиба: 100 мм - гарантирует безопасную прокладку кабелей без перегибов
• Цвет: серый
• Огнестойкость: да - соответствует требованиям пожарной безопасности при распространении пламени
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допустимо использование в условиях умеренного, холодного и влажного климата внутри помещений

Совместимость и монтаж

Отвод Т-образный 50х50 мм сталь 0.8 мм КМ-профиль ПЛЮС совместим исключительно с металлическими лотками серии КМ-профиль ПЛЮС того же размера - 50 мм в ширину и 50 мм в высоту борта. Соединение осуществляется через специальные лепестки на кромках, которые фиксируются саморезами или болтами. Для монтажа используются стандартные метизы M4–M6. Лепестки обеспечивают механическую жёсткость и герметичность стыка без необходимости сварки. Нетребовательна к точности выреза - достаточно точно совместить края лотка и отвода.

Безопасность и стандарты

Изделие соответствует ГОСТ 15150-69 по классам климатического исполнения У1, УХЛ1, УХЛ3. Огнестойкость подтверждена тестированием на устойчивость к распространению пламени. Цинкование по методу Сендзимира соответствует требованиям к антикоррозийной защите для электрооборудования. Не содержит токсичных покрытий, безопасно для работы в помещениях с людьми.

Преимущества

• Горячее цинкование по методу Сендзимира - долговечная защита даже при малейших повреждениях поверхности
• Фиксация лепестками - ускоряет сборку, снижает риск деформации при затяжке
• Чёткий радиус 100 мм - предотвращает перегибы кабелей, особенно важен для силовых и чувствительных линий
• Совместимость с серией ПЛЮС - единая система компонентов, минимизирует ошибки при комплектации
• Не требует сварки - экономит время и исключает риск повреждения покрытия при термической обработке

Ограничения применения

• Не предназначена для наружной установки - не выдерживает длительного воздействия осадков, солнца и температурных колебаний
• Не использовать в агрессивных средах: химические производства, кислотные/щелочные зоны, морской воздух
• Запрещён монтаж в условиях повышенной влажности выше 90% без принудительной вентиляции
• Не совместим с лотками других серий или сторонних производителей - возможны зазоры и потеря жёсткости
• Не подходит для кабелей с внешним диаметром более 25 мм - из-за ограниченного внутреннего пространства

Примеры использования

• Обустройство ответвления от основного лотка к станку в цехе
• Переход кабельной трассы от потолочного лотка к стеновой панели в серверной комнате
• Разветвление питания в распределительном щите с несколькими выходами
• Подключение датчиков и контроллеров в автоматизированной системе управления

Практические советы

• При заказе проверьте соответствие размеров: отвод 50×50 мм должен точно подходить к лоткам такой же высоты и ширины - даже 1–2 мм расхождения нарушают герметичность
• Перед монтажом удалите острые кромки на месте стыка - это предохранит изоляцию кабеля от повреждений
• Затягивайте метизы равномерно - перекос лепестков вызывает напряжение в конструкции и может привести к деформации
• Для длинных трасс используйте несколько отводов вместо одного большого изгиба - так легче соблюдать минимальный радиус 100 мм
• Храните изделие в сухом месте до монтажа - хотя оцинковка устойчива, длительный контакт с влагой может вызвать белые пятна (цветущие образования), не влияющие на функциональность, но портящие эстетику
