Отвод Т-обр. плавн. тип Г01 ESCA 50х50мм | COT01-0-050-050 IEK

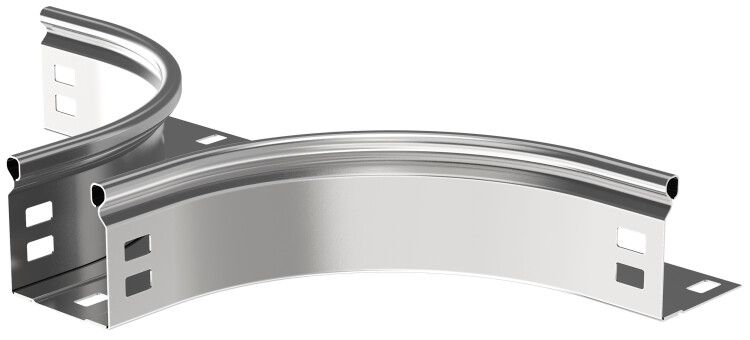

Отвод Т-образный плавный тип Г01 ESCA 50х50мм от IEK — элемент кабельной системы для плавного изменения направления трассы в виде буквы T или X, обеспечивает надёжную прокладку кабелей в горизонтальной и вертикальной плоскостях без необходимости установки крышки. Артикул cot01-0-050-050 соответствует сериям ESCA и ГОСТ Р 52868-2007.

Назначение и область применения

Отвод Т-образный плавный тип Г01 ESCA 50х50мм используется для создания ответвлений кабельных трасс под углом 90° — как в горизонтальной плоскости (T- или X-образные переходы), так и в вертикальной (отвод вниз). Применяется в системах кабельных лотков без крышек, где требуется сохранить гладкий профиль тракта и минимизировать механические напряжения на проводах. Подходит для прокладки силовых, управляющих и слаботочных кабелей в помещениях с контролируемой средой.

Технические характеристики

• Тип изделия: Ответвитель (Т-образный плавный)
• Материал: Сталь с оцинкованным покрытием по методу Сендзимира
• Внутренний радиус изгиба: 100 мм — обеспечивает минимальное натяжение кабелей при прокладке
• Размеры лотка: 50×50 мм — совместим с одноуровневыми лотками такого же формата
• Толщина стенки: 0,8 мм — достаточна для жёсткости при монтаже и эксплуатации
• Покрытие: Горячее цинкование (слой ≥10 мкм) — защищает от коррозии в условиях повышенной влажности
• Степень защиты: IP00 — не предназначена для открытых площадок или мест с доступом воды и пыли
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 — работает в закрытых помещениях с умеренным и холодным климатом
• Диапазон температур: от –50 °C до +40 °C — допустимо использование в неотапливаемых зонах, включая холодильные камеры и подвалы
• Огнестойкость: Да — материал не распространяет горение, соответствует требованиям пожарной безопасности
• Срок службы: 20 лет — при соблюдении условий эксплуатации
• Цвет: Светло-серый — унифицирован с другими элементами серии ESCA
• Нормативный документ: ГОСТ Р 52868-2007

Совместимость и монтаж

Отвод Т-образный плавный тип Г01 ESCA 50х50мм совместим с лотками того же размера (50×50 мм) и серии ESCA от IEK. Монтаж осуществляется путём фиксации к основному лотку с помощью болтов или саморезов через предварительно подготовленные отверстия — в комплекте предусмотрен встроенный интегрированный соединитель, что исключает необходимость дополнительных крепёжных деталей. Установка возможна как на горизонтальных участках, так и на вертикальных стояках. Крышка не предусмотрена — для герметизации необходимо использовать другие элементы системы (например, крышку лотка на смежных участках).

Безопасность и стандарты

Изделие соответствует ГОСТ Р 52868-2007 — нормативу для металлических кабельных лотков. Огнестойкость подтверждена материалом и конструкцией: сталь с цинковым покрытием не выделяет токсичных веществ при нагреве и не способствует распространению пламени. Наличие встроенного соединителя снижает риск возникновения точек перегрузки и повреждения кабелей при сборке.

Преимущества

• Плавный радиус 100 мм — позволяет прокладывать кабели с малым изгибом, снижает риск повреждения изоляции
• Оцинкованная сталь — долговечная защита от коррозии даже в сырых помещениях
• Встроенный соединитель — ускоряет монтаж, исключает потери при сборке
• Поддержка вертикальных отводов — удобен для переходов между этажами и уровнями
• Единая цветовая гамма и размеры — легко сочетается с другими элементами серии ESCA

Ограничения применения

• Не предназначен для открытых площадок — степень защиты IP00 не защищает от влаги, пыли и внешних воздействий
• Требуется наличие жёсткой опоры — не рекомендуется применять там, где лоток будет подвергаться вибрациям без дополнительной фиксации
• Не имеет крышки — нельзя использовать в местах, где есть риск попадания сторонних предметов или животных
• Запрещено применение при температурах выше +40 °C — превышение может вызвать деформацию или потерю прочности покрытия

Примеры использования

• Производственные цеха: организация Т-ответвления от главного кабельного лотка к станкам и автоматическим линиям
• Жилые и офисные здания: вертикальный отвод кабелей от чердачного лотка к распределительным щитам на нижних этажах
• Складские комплексы: горизонтальное ответвление к освещению и системам контроля вдоль длинных рядов стеллажей
• Объекты с низкими температурами: холодильные камеры, ледовые дворцы — благодаря устойчивости к –50 °C

Практические советы

• Перед монтажом проверьте внутренний диаметр лотка — он должен точно совпадать с 50×50 мм, иначе возможен перегиб кабелей
• Используйте только крепёж, подходящий по размеру к отверстиям встроенного соединителя — не используйте саморезы большего диаметра
• На вертикальных участках обязательно фиксируйте отвод каждые 1–1,5 метра — чтобы избежать прогиба под весом кабелей
• Если нужна герметизация — комбинируйте этот отвод с крышками на соседних прямых участках, а не пытайтесь запечатать сам отвод
• При замене старого оборудования — сверьте артикул cot01-0-050-050 с существующим, чтобы гарантировать совместимость
