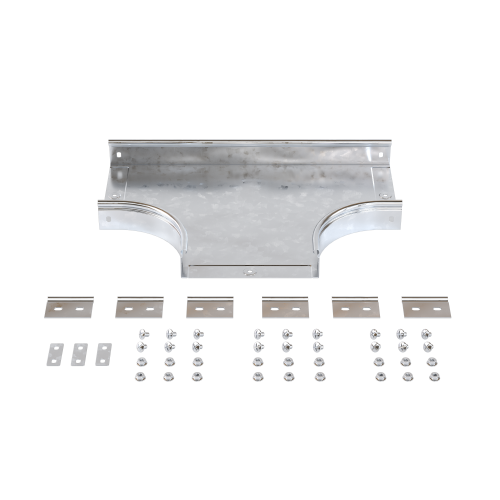

Ответвитель DPT Т-образный горизонтальный 50х50 в комплектес крепежными элементами и соединительными пластинами, необхо | 36120K DKC ДКС

Ответвитель Т-образный горизонтальный 50х50 в комплекте с крепежными элементами и соединительными пластинами от DKC (ДКС), артикул 36120k, предназначен для создания горизонтальных ответвлений в кабельных трассах из металлических лотков. Продукт входит в серию S5 Combitech и обеспечивает надёжное соединение с сохранением целостности защиты кабелей.

Назначение и область применения

Ответвитель Т-образный горизонтальный 50х50 используется для формирования Т-образных переходов в кабельных трассах, где необходимо отвести кабели в боковое направление без нарушения маршрута основной линии. Подходит для систем распределения силовых, управляющих и слаботочных кабелей в промышленных помещениях, цехах, АЗС, трансформаторных подстанциях и других объектах с жёсткими требованиями к защите проводов.

Технические характеристики

• Тип конструкции: тройник горизонтальный - отвод осуществляется параллельно основному лотку
• Габариты: 50×50 мм - совместим с лотками того же сечения
• Внутренний радиус изгиба: 100 мм - обеспечивает безопасный изгиб кабелей без повреждения изоляции
• Материал: сталь оцинкованная по методу Сендзимира - повышенная коррозионная стойкость и долгий срок службы
• Покрытие: оцинковано по методу Сендзимира - равномерное, плотное покрытие цинком, устойчивое к механическим воздействиям
• Цвет: серый - соответствует цветовой гамме всей серии S5 Combitech
• Огнестойкость: да - выдерживает температурные нагрузки без потери прочности, соответствует нормам пожарной безопасности
• Широкодиапазонное исполнение: да - допускает использование в условиях широкого температурного и влажностного диапазона

Совместимость и монтаж

Ответвитель 36120k совместим с лотками серии S5 Combitech и другими изделиями с аналогичным сечением 50×50 мм. Комплектация включает соединительные пластины и крепёж - всё необходимое для сборки без дополнительных деталей. Монтаж выполняется болтовым соединением через предварительно подготовленные отверстия. Установка возможна как на стене, так и на потолке, в том числе в местах с ограниченным доступом благодаря компактной форме.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и механической прочности, применяемым в промышленных кабельных системах. Оцинкование по методу Сендзимира гарантирует соответствие ГОСТ 14918 и DIN EN ISO 1461. Наличие огнестойкости делает его подходящим для установки в зонах с повышенными требованиями к пожаробезопасности.

Преимущества

• Полный комплект - не требует докупки крепежа или пластин
• Усиленная коррозионная стойкость - идеально для агрессивных сред (цеха, подвалы, наружные участки с защитой)
• Чёткая геометрия - точное совпадение с лотками, исключает перекосы и щели
• Поддержка широкого температурного диапазона - работает при экстремальных условиях
• Совместимость с автоматизированными системами монтажа - легко интегрируется в готовую трассу

Ограничения применения

• Не предназначена для вертикальных ответвлений - этот элемент только горизонтального типа
• Не рекомендуется использовать в качестве поворота под углом более 90° - требуется другой тип фитинга
• Не подходит для кабелей с внешним диаметром свыше 15–18 мм - из-за внутреннего радиуса 100 мм возможны перегибы
• Не является герметичным устройством - для помещений с высокой влажностью или пылью дополнительно требуется установка крышек или уплотнителей

Примеры использования

• Отвод кабелей от главной трассы к станкам на производстве
• Переход между двумя рядами оборудования в цехе с ограниченным пространством
• Разветвление сигнальных линий в системах автоматизации
• Обход препятствий (трубопроводы, колонны) в существующих кабельных каналах

Практические советы

• Проверьте перед монтажом, что все лотки в трассе имеют одинаковый профиль - даже небольшое отличие в толщине стенки может вызвать перекос
• Используйте только те крепёжные элементы, которые входят в комплект - они рассчитаны на нагрузку именно этого ответвителя
• При прокладке кабелей большего диаметра - проверьте свободный ход внутри тройника; при необходимости используйте смягчающие вставки
• Для длительной эксплуатации в сырых помещениях - периодически осматривайте места стыков на предмет коррозии, особенно вблизи крепёжа
• Этот ответвитель - часть системы S5 Combitech; для масштабных проектов лучше заказывать всю трассу одной партией - это гарантирует однородность материалов и точность сборки
