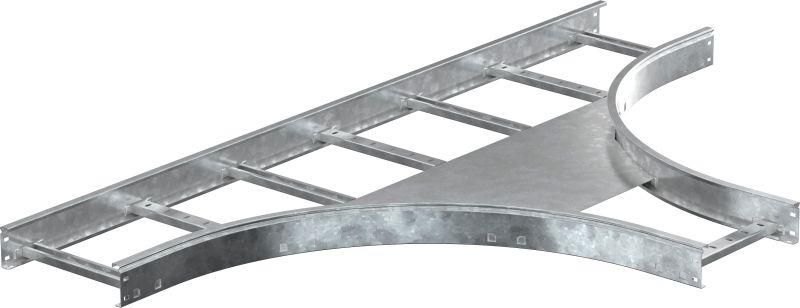

Ответвитель для лотка Т-образ. 100х200 R600 HDZ LESTA IEK CRT05-4-100-200-HDZ

Разветвитель Т-образный лестничный 100х200мм R600 HDZ от IEK (ИЭК) - металлический элемент кабельной трассы, предназначенный для создания Т-образного ответвления на лестничных маршах и в других вертикальных участках. Артикул crt05-4-100-200-hdz обеспечивает надёжную прокладку кабелей в условиях повышенной механической нагрузки и влажности.

Назначение и область применения

Разветвитель Т-образный лестничный 100х200мм R600 HDZ используется для организации перехода кабельной трассы под углом 90° - например, когда основной канал проходит по вертикальному лестничному пролёту, а требуется вывести кабели горизонтально к распределительному щиту или оборудованию. Подходит для прокладки силовых, управляющих и слаботочных кабелей в зданиях с высокой плотностью коммуникаций: жилые дома, офисы, больницы, промышленные объекты.

Технические характеристики

• Внутренний радиус изгиба: 600 мм - позволяет прокладывать кабели с минимальным допустимым радиусом изгиба, предотвращая повреждение изоляции;
• Ширина: 200 мм - внутреннее пространство рассчитано на одновременную прокладку нескольких кабелей;
• Высота: 100 мм - оптимальная глубина для компактного монтажа в ограниченном пространстве;
• Материал: сталь оцинкованная - прочная, устойчивая к деформациям;
• Защитное покрытие: горячее цинкование - защищает от коррозии даже при постоянной влажности и перепадах температур;
• Цвет: серый - соответствует стандартной цветовой гамме кабельных систем IEK LESTA.

Совместимость и монтаж

Разветвитель T-образный лестничный 100х200мм R600 HDZ совместим со всеми элементами серии LESTA от IEK: прямые секции, углы, крышки. Монтируется на крепёжные планки или с помощью болтов к стене/потолку. Для герметичности и защиты от внешних воздействий необходимо установить крышку (не включена в комплект - заказывается отдельно). Установка требует точного соблюдения шага крепления - рекомендуется использовать кронштейны с шагом не более 800 мм.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р 50571 и нормами ПУЭ. Горячее цинкование обеспечивает долговечность в помещениях с повышенной влажностью. Конструкция исключает острые кромки, снижая риск повреждения кабелей при прокладке.

Преимущества

• Высокая механическая прочность благодаря толщине стали и оцинкованному покрытию;
• Удобная форма для монтажа на лестницах - минимизирует необходимость резки и сварки;
• Совместимость с широким спектром кабелей - от медных до алюминиевых, сечением до 120 мм2;
• Не требует специальных инструментов для сборки - фиксируется стандартными крепёжными деталями.

Ограничения применения

• Не предназначен для открытой прокладки вне помещений без дополнительной защиты от УФ-излучения и осадков;
• Не следует применять в средах с агрессивными химическими веществами - цинковое покрытие не устойчиво к кислотам и щелочам;
• Внутренний радиус 600 мм не подходит для кабелей с минимальным радиусом изгиба менее 15D - проверяйте параметры кабеля перед монтажом.

Примеры использования

• Переход с вертикального лестничного канала на горизонтальный уровень в жилом доме - вывод кабелей к этажным щиткам;
• Обход препятствий в техническом коридоре - организация ответвления вокруг трубопровода или вентиляционного канала;
• Подключение оборудования на площадке между этажами - например, кабели к дверным замкам, видеонаблюдению или сигнализации.

Практические советы

• Всегда используйте крышку - она защищает кабели от пыли, случайных контактов и механических повреждений;
• При монтаже на лестнице убедитесь, что разветвитель установлен так, чтобы кабели не перегибались под острым углом - сохраняйте радиус 600 мм;
• Для крупногабаритных кабелей (более 50 мм2) проверьте свободное пространство внутри - ширина 200 мм может быть недостаточной при большом количестве проводов;
• Артикул crt05-4-100-200-hdz - часть серии LESTA; все элементы этой серии имеют одинаковый тип крепления - легко заменяемы и модульны.
