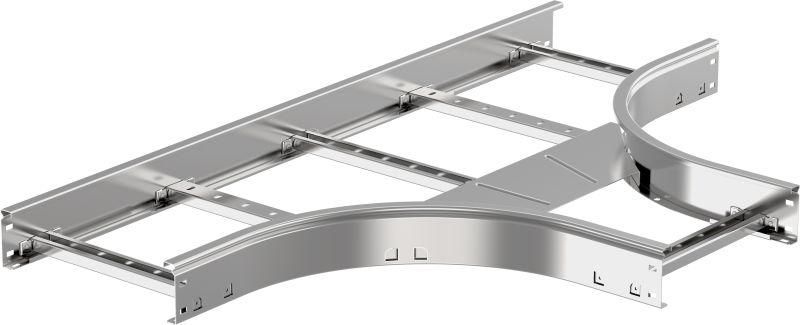

Ответвитель для лотка Т-образ. 150х200 R300 LESTA IEK CRT04-4-150-200

Разветвитель Т-образный лестничный 150х200мм R300 от IEK (ИЭК), артикул crt04-4-150-200, предназначен для организации Т-образного ответвления в кабельной трассе на лестничных клетках и других вертикальных участках. Выполнен из оцинкованной стали, устойчив к коррозии, совместим с системой LESTA.

Назначение и область применения

Разветвитель Т-образный лестничный 150х200мм R300 используется для создания перпендикулярного ответвления кабельной трассы от основного маршрута. Применяется в местах, где требуется изменить направление кабелей - например, на лестничных клетках, в шахтах, при переходе с вертикального участка на горизонтальный. Подходит для прокладки силовых, слаботочных и коммуникационных кабелей. Устанавливается внутри зданий, в помещениях с нормальной влажностью.

Технические характеристики

• Внутренний радиус: 300 мм - обеспечивает безопасный изгиб кабелей без повреждения изоляции;
• Ширина: 200 мм - внутреннее пространство позволяет разместить несколько кабелей одновременно;
• Высота: 150 мм - определяет высоту корпуса, влияет на доступ к кабелям при монтаже;
• Материал: сталь - прочная и долговечная конструкция;
• Защитное покрытие: оцинковка горячим способом по методу Сендзимира - устойчивость к коррозии, длительный срок службы;
• Исполнение: с интегрированным соединителем - упрощает сборку, исключает необходимость дополнительных фиксирующих элементов;
• Цвет: серый - соответствует цветовой гамме системы LESTA, не требует окраски после установки.

Совместимость и монтаж

Разветвитель Т-образный лестничный 150х200мм R300 совместим с другими компонентами серии LESTA: лестничными лотками, углами, муфтами и крышками. Монтаж выполняется на крепёжные профили или кронштейны. Интегрированный соединитель позволяет защёлкнуть детали без болтовых соединений - снижает время установки. Крышка продается отдельно - её необходимо заказывать дополнительно (артикул крышки указывается в каталоге LESTA). Перед монтажом проверьте соответствие внешних размеров разветвителя и лотка, чтобы избежать щелей.

Преимущества

• Горячее цинкование по методу Сендзимира гарантирует защиту даже при механическом воздействии - покрытие не отслаивается;
• Интегрированный соединитель ускоряет сборку и минимизирует риск неплотного соединения;
• Форма T-образного ответвления сохраняет единый уровень трассы, предотвращает провисание кабелей;
• Серый цвет и унифицированные размеры позволяют легко интегрировать в существующую систему LESTA без визуальных диссонансов.

Ограничения применения

• Не предназначена для открытого монтажа на улице - не имеет защиты IP, не рассчитана на прямые осадки и UV-излучение;
• Не рекомендуется использовать в агрессивных средах: химически активные пары, солевые туманы, постоянная влажность выше 90%;
• Внутренний радиус 300 мм не подходит для кабелей с минимальным допустимым радиусом изгиба более 300 мм - перед монтажом сверьте требования кабеля;
• Крышка не входит в комплект - обязательна закупка отдельно, иначе кабели будут открытыми.

Примеры использования

• Переход с вертикального лестничного лотка на горизонтальный этажный канал в жилом доме;
• Разветвление кабелей связи от главного стояка к распределительным щиткам на каждом этаже;
• Обход препятствий (батареи, воздуховоды) в технических шахтах многоэтажек;
• Подключение датчиков и светильников в подъездах через боковое ответвление.

Практические советы

• Убедитесь, что суммарный диаметр всех кабелей в разветвителе не превышает 60–70% от внутреннего объема - это обеспечит теплоотвод и удобство обслуживания;
• При использовании с лотками другой серии проверьте совпадение высоты и шага крепления - возможны несоответствия;
• Заказывайте крышку сразу с разветвителем - она часто отсутствует на складе отдельно;
• При необходимости замены кабелей - разъемный дизайн позволяет открыть корпус без демонтажа всей трассы.
