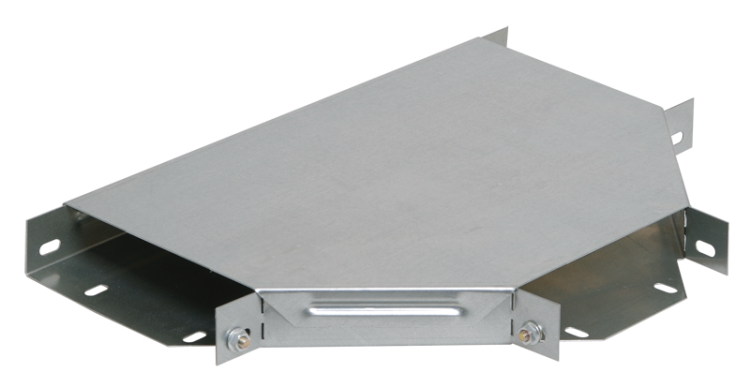

Ответвитель для лотка Т-образ. горизонт. 100х50 с кр. IEK CLP1T-050-100

Разветвитель Т-образный горизонтальный 50х100 мм от IEK (ИЭК), артикул clp1t-050-100, предназначен для создания Т-образного ответвления в кабельной трассе из металлических лотков. Этот элемент серии ESCA обеспечивает надёжное соединение с сохранением целостности защиты кабелей, совместим с другими компонентами системы и соответствует ГОСТ 14918-80.

Назначение и область применения

Разветвитель Т-образный горизонтальный 50х100 мм используется для изменения направления кабельной трассы под углом 90°, позволяя организовать ответвление от основного лотка. Применяется в системах распределения силовых и управляющих кабелей на объектах промышленного, коммерческого и инфраструктурного назначения - например, на заводах, в распределительных пунктах, серверных помещениях и транспортных терминалах.

Технические характеристики

• Тип конструкции: Тройник горизонтальный - позволяет выполнять боковое ответвление в одной плоскости
• Размеры: высота 50 мм, ширина 100 мм - совместим с лотками того же формата
• Материал: сталь с оцинкованным покрытием по методу Сендзимира - защищает от коррозии даже в агрессивной среде
• Толщина стенки: 0,8 мм - достаточна для механической прочности при нагрузках от кабелей
• Покрытие: цинк 10–20 мкм - гарантирует долгий срок службы без потери защитных свойств
• Цвет: серый, RAL 7047 - стандартизирован для единообразия в монтаже
• Диапазон рабочих температур: от –60 C до +60 C - подходит для холодных и жарких условий, включая открытые площадки
• Срок службы: 20 лет - при соблюдении условий эксплуатации
• Исполнение: с встроенным интегрированным соединителем - исключает необходимость дополнительных креплений
• Наличие крышки: да - обеспечивает закрытую кабельную трассу, предотвращает попадание пыли и влаги
• Нормативный документ: ГОСТ 14918-80 - соответствие государственному стандарту на металлические лотки

Совместимость и монтаж

Разветвитель Т-образный горизонтальный 50х100 мм совместим с лотками серии ESCA от IEK такого же сечения (50×100 мм). Монтаж осуществляется болтовым соединением - требуется стандартный набор крепёжных элементов (болты, гайки, шайбы), которые обычно поставляются отдельно. Крышка фиксируется на месте без инструментов, что ускоряет обслуживание. Убедитесь, что внутренние размеры основного лотка точно соответствуют 50×100 мм - отклонения более чем +-1 мм могут затруднить герметичность соединения.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 14918-80, который регламентирует параметры металлических кабельных лотков и их комплектующих. Цинкование по методу Сендзимира обеспечивает электрохимическую защиту, снижающую риск возникновения коррозионных повреждений. Наличие крышки способствует выполнению требований по защите кабелей от внешних воздействий, в том числе в условиях повышенной запылённости.

Преимущества

• Встроенное соединение исключает необходимость установки дополнительных переходных пластин
• Оцинкованная сталь устойчива к коррозии, особенно важна во влажных и химически активных зонах
• Крышка легко снимается - позволяет проводить осмотр и замену кабелей без демонтажа всей трассы
• Серый цвет RAL 7047 обеспечивает эстетичное сочетание с большинством типов лотков и корпусов
• Подтверждённый срок службы 20 лет снижает частоту замены и затраты на техобслуживание

Ограничения применения

• Не предназначена для использования в качестве вертикального ответвления - угол 90° рассчитан только на горизонтальное изменение направления
• Не рекомендуется применять в местах с постоянным механическим ударным воздействием - материал толщиной 0,8 мм выдерживает нагрузки от кабелей, но не от внешних механических повреждений
• Не подходит для кабелей с наружным диаметром, превышающим допустимую ёмкость лотка 50×100 мм - необходимо проверять суммарное заполнение по нормам ГОСТ
• Не является взрывозащитным устройством - не применяется в зонах с опасностью взрыва (Zone 0/1/2)

Примеры использования

• Обустройство ответвления от главного кабельного лотка к пульту управления на производственной линии
• Разводка кабелей в распределительном щите с несколькими выходами
• Переход от одного уровня кабельной трассы к другому через боковой вывод в технологическом помещении
• Монтаж в холодильных камерах и наружных сетях благодаря широкому диапазону температур

Практические советы

• Перед монтажом проверьте, чтобы все участки лотка имели одинаковые габариты - несоответствие размеров вызывает перекос и нарушение герметичности
• При использовании в сырых помещениях дополнительно смажьте болтовые соединения антикоррозийной смазкой
• Не перегружайте лоток - максимальная плотность заполнения должна соответствовать ГОСТ 14918-80 (не более 40% от объёма)
• При необходимости замены используйте оригинальные крышки и крепёж от IEK - сторонние детали могут не обеспечивать нужную степень защиты
• Артикул clp1t-050-100 - единственный вариант этого типа в серии ESCA; другие модели имеют иные размеры и не являются аналогами
