Ответвитель для лотка Т-образ. 300х50 с крышкой Стандарт Промрукав PR16.0441 Строитель

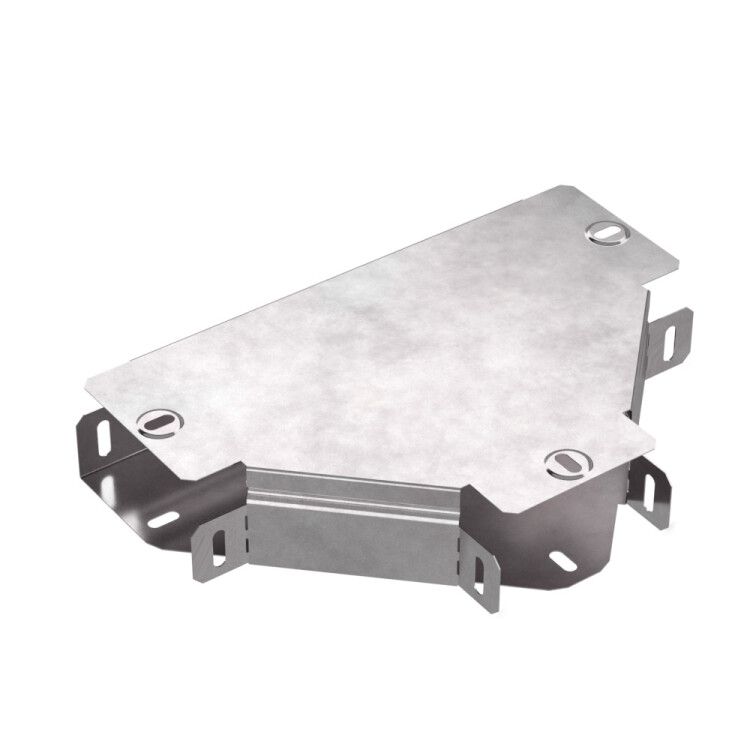

Т-образный ответвитель с крышкой 300х50 Стандарт Промрукав - это металлический элемент для организации горизонтального разветвления кабельной трассы в перфорированных или глухих лотках. Изделие выполнено из оцинкованной стали, устойчиво к коррозии и подходит для промышленных условий. Артикул pr16.0441 соответствует серии Standard Промрукав.

Назначение и область применения

Т-образный ответвитель с крышкой 300х50 Стандарт Промрукав используется для создания ответвлений кабельных трасс под углом 90 градусов в горизонтальной плоскости. Подходит для установки в перфорированных и глухих лотках, где требуется вывести кабели в боковое направление. Применяется в промышленных объектах: на заводах, в цехах, на транспорте, в энергообъектах. Может использоваться как внутри зданий, так и под навесом.

Технические характеристики

• Тип: T-образный ответвитель с крышкой
• Габариты: ширина 300 мм, высота 50 мм
• Внутренний радиус изгиба: 75 мм - обеспечивает безопасный изгиб кабелей без повреждения изоляции
• Материал: сталь оцинкованная по методу Сендзимира
• Толщина цинкового покрытия: 10–22 мкм - защищает от коррозии даже при механическом воздействии
• Покрытие: оцинкованное, серый цвет
• Исполнение: без соединительного разъема - требует фиксации к лотку болтами или заклепками
• Конструкция: тройник горизонтальный - ответвление происходит параллельно основному лотку
• Исполнение для больших расстояний: да - позволяет использовать в длинных трассах без потери жесткости
• Огнестойкость: да - сохраняет целостность при повышенных температурах
• Климатическое исполнение: УХЛ2 - работает при температурах от -80 C до +150 C

Совместимость и монтаж

Т-образный ответвитель с крышкой 300х50 Стандарт Промрукав совместим с лотками того же типа и размера: шириной 300 мм и высотой 50 мм. Для монтажа необходимо:

• Закрепить корпус к основному лотку с помощью самонарезающих винтов или заклепок через предварительно просверленные отверстия
• Установить крышку после прокладки кабелей - она фиксируется на защелках или болтах
• Не допускать перегрузки по количеству кабелей - внутренний объем ограничен радиусом 75 мм

При монтаже важно соблюдать минимальный радиус изгиба кабеля - он не должен быть меньше 75 мм, чтобы не повредить изоляцию.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и устойчивости к агрессивным средам. Климатическое исполнение УХЛ2 гарантирует надежную работу в условиях повышенной влажности, запыленности и перепадов температур. Метод нанесения цинка по Сендзимира обеспечивает долговечность защиты - покрытие формируется на этапе производства листа, а не после сборки.

Преимущества

• Высокая прочность: стальная конструкция выдерживает нагрузки от кабелей и внешних воздействий
• Защита от коррозии: оцинкованное покрытие служит десятилетиями даже в сырых помещениях
• Огнестойкость: не поддерживает горение, не теряет форму при нагреве
• Удобство обслуживания: крышка легко снимается для проверки и замены кабелей
• Подходит для крупных систем: конструкция рассчитана на использование в протяжённых трассах

Ограничения применения

• Не предназначена для вертикальных ответвлений - только горизонтальное разветвление
• Не имеет встроенных соединителей - требует дополнительной фиксации к лоткам
• Не рекомендуется для открытых участков под прямыми осадками - хотя и устойчива к влаге, но не герметична
• Не подходит для кабелей с большим наружным диаметром - внутренний радиус 75 мм ограничивает максимальный размер пучка

Примеры использования

• Разветвление силовой трассы на станке: вывод кабелей питания к пульту управления
• Обход препятствия в цеху: изменение маршрута кабелей вокруг опоры или оборудования
• Подключение датчиков к главной линии в автоматизированной линии
• Разводка кабелей в распределительном щите под навесом на производстве

Практические советы

• Перед монтажом проверьте соответствие ширины и высоты ответвителя вашему лотку - 300×50 мм должны точно совпадать
• При прокладке большого числа кабелей используйте кабельные стяжки - они помогут равномерно распределить нагрузку внутри ответвителя
• Не затягивайте крепеж слишком сильно - это может деформировать оцинкованную сталь
• Для длительной эксплуатации в агрессивной среде периодически осматривайте поверхность на наличие повреждений цинка
• Т-образный ответвитель с крышкой 300х50 Стандарт Промрукав - один из немногих решений, сочетающих прочность, огнестойкость и доступную цену; выбирайте его там, где важна надежность, а не эстетика
