Ответвитель для лотка Т-образ. 300х80 Стандарт с крышкой Промрукав PR16.0442 Строитель

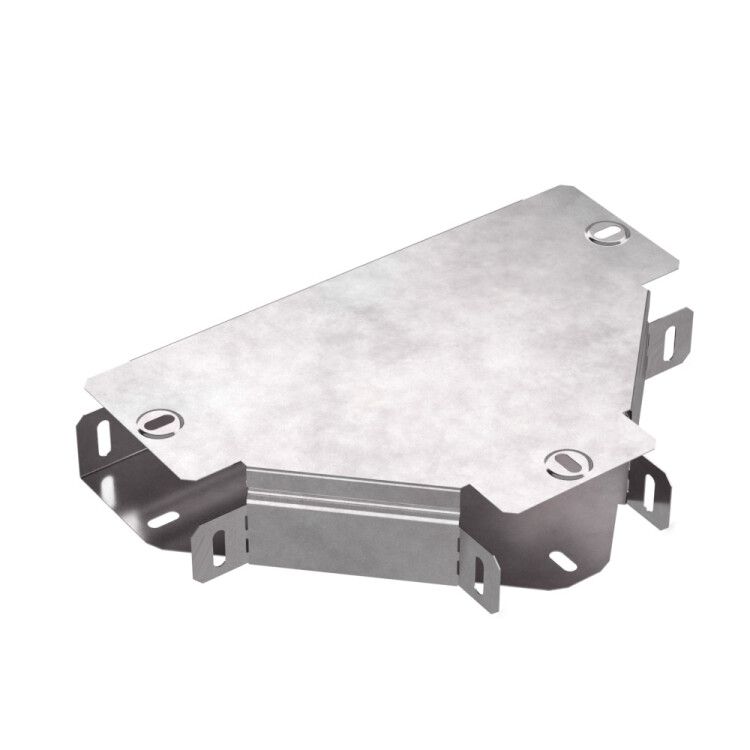

Т-образный ответвитель с крышкой 300х80 Стандарт Промрукав - это металлический элемент для организации разветвлений кабельных трасс в горизонтальной плоскости, совместимый с перфорированными и глухими лотками. Изделие выполнено из оцинкованной стали с высокой устойчивостью к коррозии и предназначено для промышленной автоматизации, энергетики и объектов с жесткими требованиями к надежности. Артикул pr16.0442 соответствует сериям Промрукав.

Назначение и область применения

Т-образный ответвитель с крышкой 300х80 Стандарт Промрукав используется для создания горизонтальных ответвлений в кабельных трассах. Подходит для установки в перфорированных и глухих лотках, где требуется изменить направление прокладки кабелей без нарушения целостности системы. Применяется на производствах, в цехах, на транспорте, в энергообъектах и других местах с повышенными механическими и климатическими нагрузками.

Технические характеристики

• Тип: T-образный ответвитель с крышкой
• Материал: сталь оцинкованная (покрытие по методу Сендзимира)
• Ширина: 300 мм
• Высота: 80 мм
• Внутренний радиус: 75 мм
• Покрытие: горячий цинк, толщиной 10–22 мкм
• Исполнение: без соединительного разъема - требует самостоятельного крепления к лоткам
• Конструкция: тройник горизонтальный
• Цвет: серый
• Огнестойкость: да - выдерживает воздействие открытого огня в рамках нормативов для промышленных систем
• Климатическое исполнение: УХЛ2 - допускает работу при температурах от -80 C до +150 C
• Подходит для больших расстояний между опорами - усиленная конструкция снижает прогиб

Совместимость и монтаж

Т-образный ответвитель с крышкой 300х80 Стандарт Промрукав не имеет встроенных фиксирующих зажимов или разъемов. Для монтажа необходимо закрепить его болтами или сваркой к боковым стенкам основного лотка. Крышка прилагается и крепится на защелках - обеспечивает доступ к кабелям без демонтажа всего участка. Учитывайте внутренний радиус 75 мм: он определяет минимальный радиус изгиба кабелей внутри ответвителя. Не используйте с лотками меньшей ширины - возможен перегиб проводов.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и устойчивости к коррозии для промышленных кабельных систем. Материал и покрытие обеспечивают безопасную эксплуатацию в условиях повышенной влажности, химических паров и перепадов температур. Климатическое исполнение УХЛ2 подтверждает соответствие ГОСТ 15150. Наличие огнестойкости позволяет применять в зонах с риском возгорания, включая производственные площадки класса взрывопожароопасности.

Преимущества

• Защитное цинковое покрытие по методу Сендзимира - равномерное, прочное, долговечное даже при повреждении кромок
• Высокая жесткость конструкции - минимизирует деформацию при большой нагрузке и длинных пролетах
• Серый цвет - не требует окраски, легко сочетается с другими элементами Промрукав
• Крышка с защелками - быстрый доступ к кабелям для обслуживания без снятия всей системы
• Работает в экстремальных температурах - от -80 C до +150 C, что делает её пригодной для холодильных камер и печей

Ограничения применения

• Не предназначен для вертикальных ответвлений - только горизонтальные тройники
• Не содержит встроенного крепления - требует дополнительных метизов и инструментов для монтажа
• Не рекомендуется использовать в средах с постоянным контактом с кислотами, щелочами или соляными растворами - цинк может разрушаться
• Запрещена установка в помещениях с температурой ниже -80 C или выше +150 C - выход за пределы УХЛ2
• Не подходит для лотков шириной менее 300 мм - несовпадение габаритов вызывает напряжение в кабелях

Примеры использования

• Разветвление силовой трассы на конвейере в пищевом цехе
• Обход препятствия в технологической линии с использованием глухого лотка
• Подключение датчиков к основному кабельному каналу в холодильной камере
• Переход кабелей от одного оборудования к другому в электроустановке с высокой запыленностью

Практические советы

• Перед монтажом проверьте, чтобы внутренние кабели имели достаточный радиус изгиба - не меньше 75 мм
• Используйте саморезы с антивибрационными шайбами при креплении - особенно в вибрирующих зонах
• При необходимости замены кабелей - откройте крышку, не снимая весь ответвитель; это экономит время
• Для длительной эксплуатации в агрессивной среде дополнительно смажьте края крышки термостойкой смазкой
• Совмещайте этот ответвитель с другими элементами серии Промрукав - гарантируется точность сборки и герметичность
