Ответвитель для лотка Т-образ. 50х50 с крышкой Стандарт Промрукав PR16.0566 Строитель

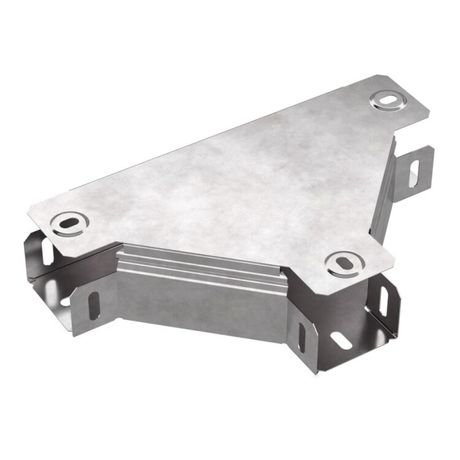

Т-образный ответвитель с крышкой 50х50 Стандарт Промрукав - это элемент кабельной трассы из оцинкованной стали, предназначенный для горизонтального разветвления проводов и кабелей в перфорированных или глухих лотках. Артикул pr16.0566 обеспечивает надежную защиту от внешних воздействий и совместим с системами Промрукав.

Назначение и область применения

Т-образный ответвитель с крышкой 50х50 Стандарт Промрукав используется для создания ответвлений в горизонтальной плоскости кабельных трасс. Подходит для установки в перфорированных и глухих металлических лотках. Применяется в промышленных объектах: на заводах, в цехах, на транспорте, в энергообъектах - там, где требуется организовать доступ к кабелям без нарушения целостности трассы.

Технические характеристики

• Форма: Т-образный тройник горизонтальный
• Габариты: 50×50 мм - внутреннее сечение соответствует стандартному профилю лотков Промрукав
• Высота: 50 мм
• Внутренний радиус изгиба: 75 мм - позволяет безопасно прокладывать кабели с минимальным допустимым радиусом изгиба
• Материал: сталь оцинкованная по методу Сендзимира
• Покрытие: цинковое, толщиной 10–22 мкм - защищает от коррозии
• Цвет: серый
• Исполнение: без соединительного разъема - требует механического крепления к лоткам
• Огнестойкость: да - сохраняет целостность при повышенных температурах
• Климатическое исполнение: УХЛ2 - работает при температурах от -80C до +150C
• Исполнение для больших расстояний: да - поддерживает нагрузку при протяжке кабелей через длинные участки трассы

Совместимость и монтаж

Т-образный ответвитель с крышкой 50х50 Стандарт Промрукав совместим с лотками того же сечения (50×50 мм) от бренда Промрукав. Монтаж осуществляется путем фиксации к основному лотку болтами или заклепками. Крышка устанавливается поверх корпуса и фиксируется для защиты от пыли и механических повреждений. Отсутствие соединительного разъема требует точного выравнивания при сборке - зазор между деталями не должен превышать 1–2 мм.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и эксплуатации в условиях высоких температур. Климатическое исполнение УХЛ2 гарантирует работу в помещениях и под навесом, включая холодные и влажные среды. Цинкование по методу Сендзимира соответствует ГОСТ 14918 и обеспечивает долговременную антикоррозийную защиту.

Преимущества

• Высокая прочность материала - стальная конструкция выдерживает механические нагрузки и давление при прокладке кабелей
• Защита от коррозии благодаря однородному цинковому слою - срок службы увеличивается в 2–3 раза по сравнению с обычными покрытиями
• Наличие крышки - исключает попадание пыли, влаги и сторонних предметов в кабельную трассу
• Поддержка больших расстояний - позволяет использовать в длинных трассах без риска деформации
• Огнестойкость - снижает риск распространения огня в случае аварии

Ограничения применения

• Не предназначен для вертикальных ответвлений - только горизонтальное использование
• Требует предварительной подготовки лотка: необходимо просверлить отверстия под крепеж
• Не рекомендуется для открытых улиц без дополнительной защиты - хотя и имеет УХЛ2, длительное воздействие осадков и прямого солнца может снизить срок службы
• Не совместим с лотками других производителей, если их габариты отличаются даже на 1–2 мм

Примеры использования

• Разветвление силовой трассы на станке CNC - вывод питания к пульту управления
• Обход препятствия в технологической линии - подключение датчиков к основному кабельному каналу
• Распределение сигнальных кабелей в автоматизированном складе
• Монтаж в цехах пищевой промышленности - где важна чистота и герметичность трассы

Практические советы

• Перед монтажом проверьте соответствие внутреннего сечения ответвителя и лотка - 50×50 мм должны точно совпадать
• Используйте самонарезающие болты или заклепки с пластиковыми вставками для минимизации вибраций
• При прокладке кабелей большого диаметра убедитесь, что радиус изгиба 75 мм достаточен - иначе возможна порча изоляции
• Закрывайте крышку сразу после укладки кабелей - это предотвращает запыление и случайные повреждения
• При использовании в агрессивных средах (например, химических цехах) дополнительно смазывайте крепежи против коррозии
