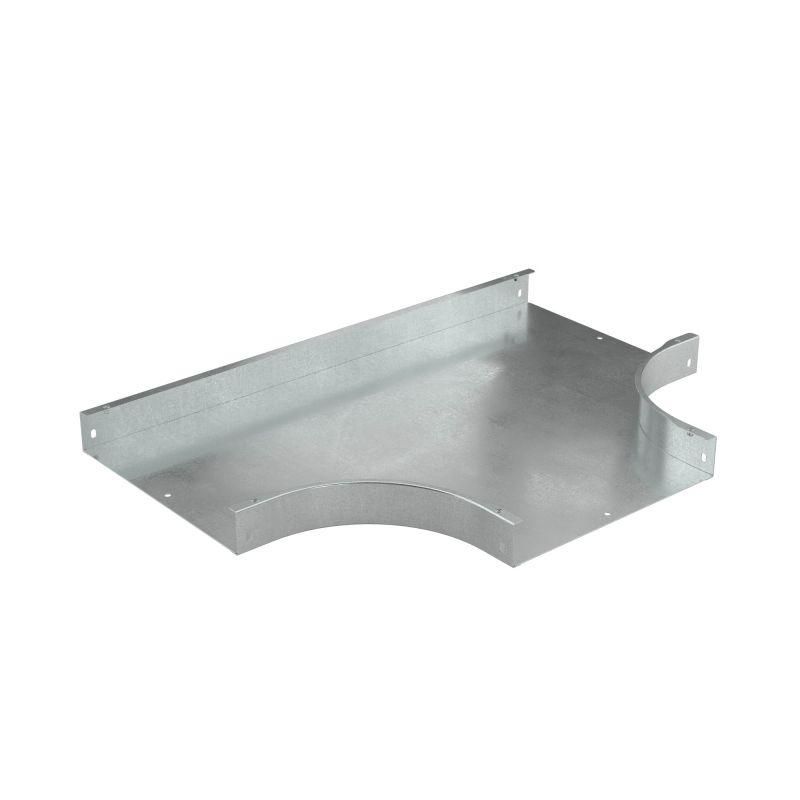

Ответвитель DPT Т-образный горизонтальный 200х35, в комплекте с крепежными элементами и соединительными пластинами, необходимымидля монтажа, горячеоцинкованный - STS3520KHDZ ДКС

Ответвитель DPT Т-образный горизонтальный 200х35 от DKC (ДКС), артикул sts3520khdz, предназначен для создания Т-образного отвода в горизонтальной плоскости при монтаже металлических кабельных лотков. Комплектуется крепежом и соединительными пластинами, что ускоряет сборку и повышает надёжность соединений.

Назначение и область применения

Ответвитель DPT Т-образный горизонтальный 200х35 используется для изменения направления кабельной трассы под углом 90° в одной горизонтальной плоскости - например, когда основной лоток необходимо ответвить в сторону к оборудованию, шкафу или другому узлу. Применяется в системах распределения силовых и слаботочных кабелей на промышленных объектах, в офисных зданиях, на заводах и в логистических комплексах. Подходит для работы в помещениях с повышенной влажностью и агрессивной средой благодаря защите от коррозии.

Технические характеристики

• Тип конструкции: Тройник горизонтальный - позволяет делать боковой отвод из прямого участка лотка
• Размеры: ширина 200 мм, высота 35 мм, внутренний радиус изгиба 150 мм
• Материал: сталь оцинкованная, толщина стенки 0,8 мм
• Покрытие: горячее цинкование - обеспечивает долговечную защиту от ржавчины
• Исполнение: с предустановленными соединительными пластинами и крепежом
• Огнестойкость: соответствует требованиям к негорючим материалам
• Цвет: серый - совместим с другими элементами серии S5 Combitech

Совместимость и монтаж

Ответвитель DPT Т-образный горизонтальный 200х35 совместим с лотками серии S5 Combitech от DKC, имеющими аналогичные габариты (200×35 мм). Монтаж выполняется без дополнительных инструментов: соединительные пластины фиксируются саморезами, входящими в комплект. Устанавливается на прямом участке лотка - достаточно вырезать отверстие по контуру и закрепить ответвитель болтами. Готовые крепёжные элементы исключают потерю деталей и снижают риск ошибок при сборке.

Безопасность и стандарты

Ответвитель соответствует требованиям пожарной безопасности: выполнен из негорючего материала и не распространяет пламя. Горячее цинкование соответствует ГОСТ 14771, обеспечивая стойкость к химическим воздействиям и механическим повреждениям. Серия S5 Combitech прошла испытания на соответствие нормам для кабельных систем в промышленной автоматизации.

Преимущества

• Горячее цинкование увеличивает срок службы в условиях влажности, перепадов температур и агрессивной среды
• Комплектация крепежом и пластинами экономит время на подготовку и минимизирует потери деталей
• Жёсткая форма с радиусом 150 мм сохраняет целостность кабелей при прокладке, не деформируя изоляцию
• Огнестойкость позволяет использовать в зонах с повышенными требованиями к пожаробезопасности
• Серый цвет и единый дизайн обеспечивают эстетическую и технологическую совместимость с остальными элементами системы S5 Combitech

Ограничения применения

Ответвитель DPT Т-образный горизонтальный 200х35 не предназначен для вертикальных отводов - он работает только в горизонтальной плоскости. Также не рекомендуется применять в местах с постоянным контактом с открытым огнем или в средах с агрессивными кислотами/щелочами, даже при наличии цинкового покрытия. Для нагрузок выше 100 кг/м² требуется проверка прочности всей трассы.

Примеры использования

• Отвод кабелей от главного лотка к пульту управления на производстве
• Переход к шкафу автоматики в цеху с ограниченным пространством
• Обход препятствий (трубопроводов, вентиляционных каналов) в серверной комнате
• Подключение оборудования к существующей трассе без демонтажа основного лотка

Практические советы

• Убедитесь, что внутренняя ширина вашего лотка точно соответствует 200 мм - несоответствие вызывает провисание или перекос
• При монтаже используйте только крепеж из комплекта - он рассчитан на толщину стенки 0,8 мм
• Не затягивайте болты слишком сильно - это может деформировать оцинкованную сталь
• Для длительной эксплуатации в сырых помещениях периодически осматривайте места стыков на предмет коррозии - хотя цинк защищает, механические повреждения покрытия требуют внимания
• Ответвитель DPT Т-образный горизонтальный 200х35 можно комбинировать с другими элементами серии S5 Combitech - все части имеют стандартизованные замки и крепления
