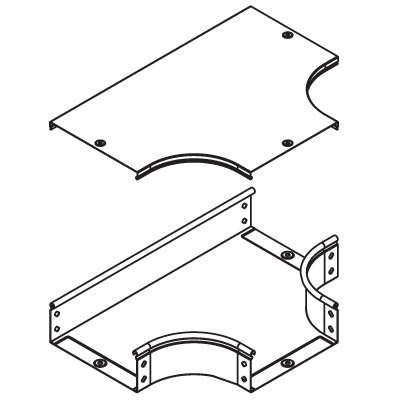

Ответвитель DPT Т-образный горизонтальный 100х50, цинк-ламельный | 36122ZL DKC ДКС

Ответвитель DPT Т-образный горизонтальный 100х50, цинк-ламельный - это компонент для сборки воздуховодов систем вентиляции, позволяющий выполнить ответвление потока воздуха под углом 90°. Произведённый компанией DKC, этот тройник обеспечивает надёжное соединение с минимальными потерями давления и устойчив к коррозии благодаря специальному цинко-никелевому покрытию.

Назначение и область применения

Ответвитель DPT Т-образный горизонтальный 100х50, цинк-ламельный используется для создания T-образного ответвления в прямоугольных воздуховодах. Подходит для прокладки в системах приточной и вытяжной вентиляции в коммерческих зданиях, офисах, складах и производственных помещениях. Применяется там, где требуется изменить направление воздушного потока без использования сложных фитингов.

Технические характеристики

• Тип конструкции: Т-образная горизонтальная - основной канал проходит горизонтально, ответвление - перпендикулярно сверху или снизу.
• Размеры: ширина 100 мм, высота 50 мм, внутренний радиус изгиба 100 мм - оптимально для сохранения аэродинамики потока.
• Материал: сталь оцинкованная толщиной 0,8 мм - прочная, жесткая, устойчивая к деформациям.
• Покрытие: гальванически оцинкованная поверхность с цинко-никелевым слоем - повышает коррозионную стойкость в сравнении с обычным цинком.
• Цвет: светло-серый - соответствует цветовой гамме других элементов системы DKC.
• Исполнение: входит соединительный элемент - готов к установке без дополнительных деталей.

Совместимость и монтаж

Ответвитель DPT Т-образный горизонтальный 100х50, цинк-ламельный совместим с другими элементами серии DPT от DKC, имеющими аналогичные габариты (100×50 мм). Монтаж осуществляется путём вставки в торец основного воздуховода и фиксации с помощью хомутов, клепок или герметика. Учитывайте, что внутренний радиус 100 мм требует достаточного свободного пространства вокруг места установки - не допускается сдавливание или перегиб трубопровода ближе чем на 100 мм от точки ответвления.

Безопасность и стандарты

Изделие соответствует требованиям к материалам для систем вентиляции, предъявляемым в РФ и ЕАЭС. Цинко-никелевое покрытие снижает риск образования оксидов и пыли внутри канала, что важно для соблюдения норм качества воздуха в закрытых помещениях.

Преимущества

• Увеличенный внутренний радиус 100 мм минимизирует турбулентность и снижает аэродинамическое сопротивление.
• Цинко-никелевое покрытие продлевает срок службы в условиях повышенной влажности (например, в кухнях, лабораториях, мойках).
• Стандартные размеры обеспечивают быстрый монтаж без доработок - не нужна резка или гибка.
• Ламельное цинкование даёт равномерное покрытие даже на кромках и швах - защищает от ржавчины после резки.

Ограничения применения

• Не предназначен для использования в системах с температурой выше +80 C - материал не рассчитан на высокотемпературные среды.
• Не рекомендован для установки в агрессивных средах (пары кислот, щелочей, растворителей) - покрытие не предназначено для химической защиты.
• Подходит только для прямоугольных воздуховодов сечением 100×50 мм - несовместим с круглыми или другого размера каналами.

Примеры использования

• Ответвление от главного воздуховода к вытяжному вентилятору в туалете.
• Подключение приточного канала к распределительному коллектору в офисном помещении.
• Обустройство вентиляционного контура в кухне ресторана с несколькими точками забора воздуха.

Практические советы

• Перед монтажом проверьте, чтобы внутренние кромки были ровными - при наличии заусенцев удалите их наждаком, чтобы не повредить герметик.
• При использовании с хомутами выбирайте модели с антикоррозийным покрытием - они лучше сочетаются с цинко-никелевой поверхностью.
• Для долговечности в местах соединений используйте термостойкий герметик на основе силикона - он не высыхает и не растрескивается при циклических нагрузках.
• При заказе нескольких единиц - убедитесь, что все имеют одинаковый артикул 36122zl, так как внешнее отличие может указывать на изменение технологии производства.
