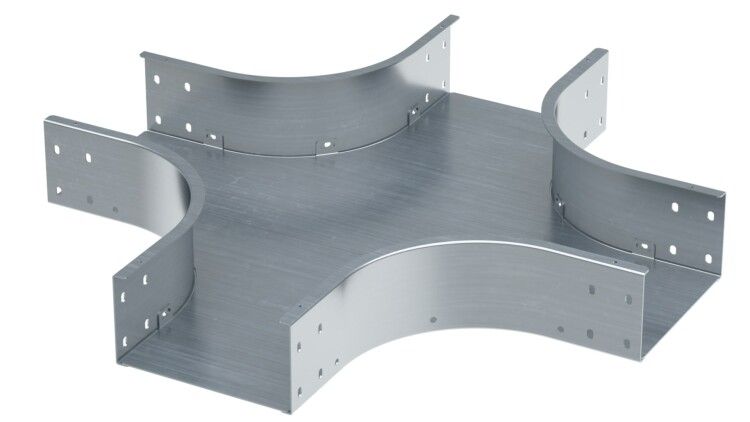

Ответвитель Х-образный 100х600, 2,0 мм, в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа | SXH1060K DKC ДКС

Ответвитель Х-образный 100х600, 2,0 мм, в комплекте с крепежными элементами и соединительными пластинами от DKC (ДКС), артикул sxh1060k, предназначен для создания горизонтальных отводов в системах кабельных лотков S5 Combitech. Этот элемент обеспечивает надёжное соединение между участками трассы, сохраняя целостность проводки и удобство обслуживания.

Назначение и область применения

Ответвитель Х-образный 100х600 используется для изменения направления кабельной трассы в горизонтальной плоскости - например, когда необходимо вывести кабели из одной линии в перпендикулярную. Подходит для установки на лотках серии S5 Combitech с высотой борта 100 мм и шириной основания 600 мм. Применяется в промышленных объектах: цехах, распределительных пунктах, автоматизированных линиях, где требуется гибкая организация кабельных путей без потери механической прочности.

Технические характеристики

• Тип изделия: Х-образный ответвитель
• Размеры: 100 × 600 мм (высота × ширина)
• Толщина материала: 2,0 мм
• Материал: Нержавеющая сталь
• Покрытие: Оцинковано по методу Сендзимира - улучшенная коррозийная стойкость
• Исполнение: Усиленное - повышена жёсткость и долговечность
• Огнестойкость: Да - соответствует требованиям пожарной безопасности
• Цвет: Серый
• Монтажные отверстия: NATO - совместимы с системой фиксации S5 Combitech

Совместимость и монтаж

Ответвитель sxh1060k полностью совместим с лотками серии S5 Combitech. Монтируется без дополнительных адаптеров благодаря стандартизованным NATO-отверстиям. Комплектация включает все необходимые соединительные пластины и крепёж - болты, гайки, шайбы - что исключает поиск лишних деталей на площадке. Для сборки достаточно зафиксировать ответвитель к двум смежным лоткам через предварительно просверленные отверстия. Готовый узел образует единый контур без зазоров, обеспечивающий равномерное распределение нагрузки на кабели.

Безопасность и стандарты

Ответвитель Х-образный 100х600 имеет сертифицированную огнестойкость, что позволяет использовать его в помещениях с повышенными требованиями к пожаробезопасности. Покрытие по методу Сендзимира соответствует нормам ISO 1461 и EN 10346, гарантируя длительную защиту от коррозии даже в агрессивных средах. Материал - нержавеющая сталь - не содержит токсичных веществ, безопасен при эксплуатации и не выделяет вредных испарений при нагреве.

Преимущества

• Готовый комплект - всё нужное в одной упаковке: никаких потерянных болтов или несовместимых пластин
• Усиленная конструкция - толщина 2,0 мм и закалённое покрытие снижают риск деформации при нагрузке
• Оцинкование по Сендзимиру - более плотный слой цинка против обычного горячего цинкования, увеличивает срок службы в условиях влаги и химических воздействий
• Совместимость с системой S5 Combitech - минимизация времени монтажа и отказ от доработок
• Огнестойкость - возможность применения в местах с ограниченным доступом и требовательными условиями пожарной безопасности

Ограничения применения

Ответвитель sxh1060k нельзя применять с другими сериями лотков, кроме S5 Combitech - из-за различий в форме бортов и расположении отверстий. Также он не рассчитан на вертикальные отводы; для них нужны другие типы переходников. Не рекомендуется использование вне помещений без защиты от прямого попадания осадков - хотя покрытие устойчиво к коррозии, длительное воздействие воды может снизить срок службы. Не следует использовать в качестве опоры для тяжёлого оборудования - только для кабельных трасс.

Примеры использования

• Переход с главной трассы к группе станков в цехе
• Обход препятствий (трубопроводы, колонны) внутри распределительного щита
• Подключение кабелей к оборудованию, установленному перпендикулярно основной линии
• Организация кабельных маршрутов в серверных комнатах с высокой плотностью проводки

Практические советы

• Проверьте перед монтажом, чтобы высота борта вашего лотка точно была 100 мм - отклонение даже на 2–3 мм может нарушить герметичность соединения
• Не затягивайте крепёж слишком сильно - это может вызвать деформацию тонкого металла (2,0 мм) и нарушить контакт
• При использовании в сыром воздухе (например, в холодильных камерах) дополнительно проверяйте состояние оцинкованного слоя каждые 1–2 года
• Запасайте пару запасных соединительных пластин - они легко теряются при частом демонтаже
• Этот ответвитель можно использовать в многократно собираемых/разбираемых системах - его конструкция устойчива к регулярным операциям
