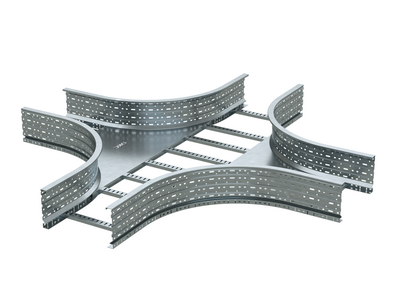

Ответвитель Х-образный лестничный 100х600 R=660мм горячеоцинкованный - ULX616HDZ ДКС

Ответвитель Х-образный лестничный 100х600 R660 горячий цинк - компонент системы U5 Combitech от DKC, предназначенный для организации перекрёстных переходов и ответвлений кабельных трасс. Благодаря прочному оцинкованному корпусу и плавным изгибам, он надёжно защищает кабели при прокладке в агрессивных средах, сохраняя доступ к проводникам и обеспечивая вентиляцию.

Назначение и область применения

Ответвитель Х-образный лестничный 100х600 R660 горячий цинk используется для создания перекрёстных и ответвленных участков кабельных трасс в системе U5 Combitech. Подходит для прокладки силовых, контрольных и коммуникационных кабелей на объектах с высокими требованиями к долговечности и защите от коррозии - например, на заводах, в энергообъектах, тоннелях, на открытых площадках и в помещениях с повышенной влажностью.

Технические характеристики

• Размеры лотка: ширина 600 мм, высота 100 мм
• Внутренний радиус изгиба: 500 мм - обеспечивает плавный переход без перегибов кабелей
• Материал: сталь оцинкованная
• Покрытие: горячее цинкование (гальванопокрытие методом погружения)
• Толщина лонжерона: 1,5 мм
• Тип ступени: перфорированный профиль - с учётом термокомпенсации
• Тип бокового профиля: открытый профиль
• Цвет: серый
• Климатическое исполнение: ОМ1 / У1 / УХЛ(1,5) / ХЛ1 - работает при температурах от −40 C до +40 C, включая зоны с повышенной влажностью и атмосферными осадками
• Поддержка больших расстояний между опорами: да
• Широкодиапазонное исполнение: да - совместим с различными типами кабелей и нагрузками

Совместимость и монтаж

Ответвитель Х-образный лестничный 100х600 R660 горячий цинк совместим исключительно с лотками серии U5 Combitech, имеющими высоту борта 100 мм и ширину 600 мм. Монтаж выполняется с использованием болтовых соединений, предусмотренных конструкцией. Перфорация ступеней позволяет фиксировать кабели с помощью хомутов или креплений без сверления. Соединения обеспечивают свободный ход при тепловом расширении благодаря продуманной геометрии перфораций. Для сборки требуется стандартный набор инструментов: гаечные ключи, уровень, молоток (при необходимости выравнивания).

Безопасность и стандарты

Конструкция соответствует требованиям к механической прочности и коррозионной стойкости для промышленного оборудования. Горячее цинкование обеспечивает соответствие ГОСТ 14918 и ISO 1461. Применение в условиях УХЛ и ХЛ1 подтверждает работоспособность в соответствии с классификацией по ГОСТ 15150. Нет требований к заземлению отдельно - система заземляется через основную трассу.

Преимущества

• Плавный радиус 500 мм снижает риск повреждения изоляции кабелей при прокладке
• Перфорированная ступень с термокомпенсацией предотвращает деформацию при перепадах температур
• Горячее цинкование гарантирует срок службы 30–50 лет даже в агрессивной среде
• Лестничная конструкция обеспечивает естественную вентиляцию кабелей, снижая нагрев
• Открытый профиль упрощает визуальный контроль состояния кабелей и быстрый доступ для обслуживания
• Широкодиапазонное исполнение позволяет использовать одинаковый аксессуар при изменении числа и типа кабелей

Ограничения применения

• Не предназначен для установки в взрывоопасных зонах (не имеет взрывозащиты)
• Не совместим с лотками других серий или производителей - даже при совпадении габаритов
• Не рекомендован для прокладки кабелей с внешним диаметром более 80 % от внутренней высоты лотка (100 мм)
• Запрещено использование в средах с постоянным воздействием кислот, щелочей или растворов солей - цинк устойчив, но не бесконечно
• Не следует применять в качестве несущего элемента для тяжёлых трубопроводов или оборудования

Примеры использования

• Электрооборудование заводского цеха: организация ответвления кабелей от главной трассы к группе станков
• Аэропорт или железнодорожная станция: пересечение трасс управления сигналами и питания
• Теплоэнергетическая установка: прокладка кабелей в помещении с высокой влажностью и колебаниями температуры
• Наружная кабельная трасса на промплощадке: пересечение линий связи и питания с минимальным риском коррозии

Практические советы

• При монтаже проверьте совпадение габаритов с другими элементами U5 Combitech - даже небольшое расхождение может нарушить герметичность соединения
• Избегайте перегрузки лотка: суммарный диаметр всех кабелей не должен превышать 60–70 % от внутреннего объёма
• Для длительной эксплуатации в условиях солевых брызг или морского воздуха регулярно осматривайте покрытие - при появлении белого налёта (цвета оксида цинка) допускается протирка сухой тканью; глубокая коррозия требует замены
• При прокладке кабелей с жёсткой оболочкой используйте направляющие ролики - они снизят усилие на изгиб и предотвратят повреждение
• Ответвитель Х-образный лестничный 100х600 R660 горячий цинк от DKC (артикул ulx616hdz) - единственный вариант для систем U5 Combitech с этими параметрами; аналоги других брендов не подходят по форме и креплению
