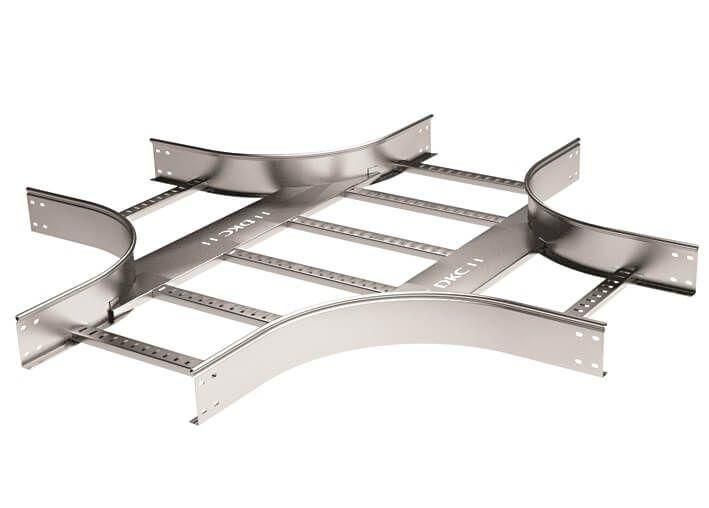

Ответвитель Х-образный 50х200 R300 лонжерон 1,5 мм крепежные элементы соединительные пластины - LIX5302K ДКС

Ответвитель Х-образный 50х200 R-300 от DKC (ДКС), артикул lix5302k, предназначен для создания перекрестных ответвлений кабельной трассы в горизонтальной плоскости. Изделие выполнено из оцинкованной стали с повышенной устойчивостью к коррозии и поставляется в комплекте с крепежом и соединительными пластинами, что ускоряет монтаж и обеспечивает жесткую фиксацию.

Назначение и область применения

Ответвитель Х-образный 50х200 R-300 используется для организации пересечения двух кабельных трасс под прямым углом в одной горизонтальной плоскости. Подходит для прокладки силовых, слаботочных и коммуникационных кабелей на объектах с высокой плотностью трасс: серверных помещениях, производственных цехах, распределительных щитах, автоматизированных линиях.

Технические характеристики

• Размеры: ширина 200 мм, высота 50 мм
• Внутренний радиус изгиба: 300 мм - обеспечивает безопасный изгиб кабелей без повреждения изоляции
• Лонжерон (основная балка): толщина 1,5 мм
• Поперечина (перекладина): толщина 1,0 мм
• Материал: сталь
• Защитное покрытие: оцинковка горячим способом по методу Сендзимира - равномерное, прочное и долговечное антикоррозийное покрытие
• Тип профиля: открытый, перфорированный - удобен для крепления хомутиков и фиксации кабелей
• Цвет: светло-серый

Совместимость и монтаж

Ответвитель совместим с другими элементами серии L5 Combitech от DKC. Монтаж выполняется с использованием входящих в комплект соединительных пластин и крепежных элементов. Для установки требуется предварительно смонтировать две перпендикулярные линейные части трассы. Ответвитель фиксируется болтами через перфорацию - не требует сварки или специальных инструментов. Учитывайте посадочные размеры: внутренняя ширина 200 мм соответствует стандартным лонжеронам 200 мм.

Преимущества

• Готовый комплект - все необходимые детали для сборки включены, снижаются риски потери крепежа
• Оцинковка по методу Сендзимира - защищает от коррозии даже в условиях повышенной влажности и агрессивной среды
• Перфорация по всей поверхности - позволяет легко фиксировать кабели любых типов с помощью хомутиков
• Жесткая конструкция - сохраняет форму при нагрузках, не деформируется при затяжке крепежа

Ограничения применения

• Не предназначена для вертикальных ответвлений - работает только в горизонтальной плоскости
• Не рекомендуется использовать в местах с механическими ударными нагрузками - например, рядом с движущимися механизмами
• Не подходит для прокладки кабелей с внешним диаметром более 40–45 мм - возможны трудности с заполнением и изгибом
• Изделие не является герметичным - не применяется во взрывоопасных зонах или там, где требуется IP65+

Примеры использования

• Объединение двух параллельных трасс кабелей питания на конвейерной линии
• Пересечение трасс управления и связи в серверной комнате
• Разводка сигналов между двумя соседними станками в цехе
• Узел перехода от основной линейной трассы к группе датчиков в распределительном шкафу

Практические советы

• Перед монтажом проверьте соответствие толщины стенок лонжеронов - ответвитель рассчитан на лонжероны 1,5 мм; использование более тонких профилей может вызвать провисание
• Закручивайте крепеж равномерно - перекосы могут исказить геометрию ответвителя и затруднить дальнейшую прокладку кабелей
• При необходимости можно дополнительно закрепить ответвитель к опорной конструкции с помощью уголков или кронштейнов
• Для защиты от пыли и влаги используйте в комплекте с крышками и заглушками серии L5 Combitech
• Артикул lix5302k - единственный вариант этого типа в серии L5 Combitech; аналоги других брендов могут иметь отличную геометрию или толщину металла
