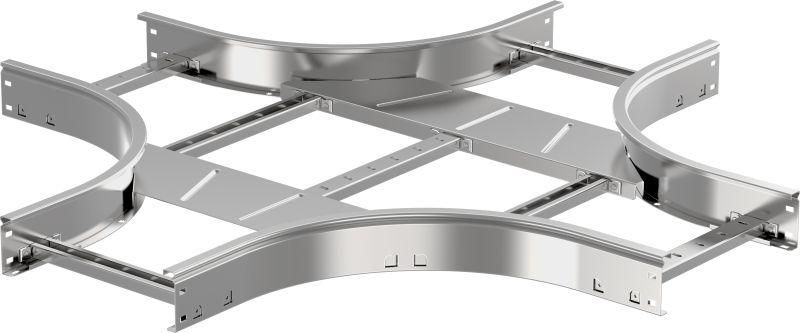

Ответвитель для лотка Х-образ. 55х200 R300 LESTA IEK CKR04-4-055-200

Крестовина лестничная 55х200мм R300 от IEK (ИЭК) — металлический ответвитель Х-образной формы для организации пересечений кабельных трасс на лестничных клетках и в других местах с ограниченным пространством. Артикул ckr04-4-055-200 предназначен для прокладки силовых и слаботочных сетей в условиях повышенной влажности и механических нагрузок.

Назначение и область применения

Крестовина лестничная 55х200мм R300 используется для создания Х-образного перехода между четырьмя направлениями кабельной трассы. Применяется там, где необходимо пересечь несколько кабельных путей под углом 90° без изменения высоты трассы — например, на лестничных площадках, в технических коридорах, шахтах лифтов, на чердаках и в подвалах зданий. Подходит для укладки кабелей в трубах, гофре или жестких рукавах. Отдельно поставляемая крышка позволяет закрывать канал после прокладки проводов.

Технические характеристики

• Размеры: 200 мм (ширина) × 55 мм (высота)
• Внутренний радиус изгиба: 300 мм — обеспечивает безопасный изгиб кабеля без повреждения изоляции
• Материал: оцинкованная сталь
• Покрытие: горячее цинкование по методу Сендзимира — равномерный, прочный слой цинка, защищающий от коррозии даже при механическом воздействии
• Цвет: светло-серый — соответствует цветовой гамме изделий серии LESTA

Совместимость и монтаж

Крестовина lESTA ckr04-4-055-200 совместима со всеми типами кабельных каналов и труб, имеющими внешний диаметр до 55 мм. Для монтажа требуется фиксация к поверхности с помощью анкеров, дюбелей или сварки — в зависимости от основания. Установка выполняется в горизонтальной плоскости. Крышку (не включена в комплект) следует монтировать после окончания прокладки кабелей, чтобы предотвратить попадание пыли и влаги внутрь канала.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями ГОСТ Р 50571 и нормами по защите от коррозии. Горячее цинкование по методу Сендзимира гарантирует долгий срок службы в помещениях с повышенной влажностью. Наличие внутреннего радиуса 300 мм исключает перегиб кабелей, что снижает риск повреждения изоляции и возникновения аварийных ситуаций.

Преимущества

• Увеличенный внутренний радиус 300 мм — позволяет прокладывать кабели с большим радиусом изгиба, включая многожильные и чувствительные к деформации
• Горячее цинкование — надежнее, чем холодное, особенно при резке, сверлении или ударных нагрузках
• Низкая профильная высота (55 мм) — минимизирует выступ над уровнем пола, удобно для перемещения тележек и оборудования
• Совместимость с сериями IEK LESTA — легко комбинируется с другими элементами системы

Ограничения применения

• Не предназначена для открытой установки на улице — не имеет герметичной защиты IP
• Не рекомендуется использовать в средах с постоянным контактом с химически активными жидкостями (кислоты, щелочи)
• Крышка продается отдельно — перед заказом проверьте наличие нужного типа крышки
• Подходит только для кабелей с наружным диаметром ≤ 55 мм; крупные пучки требуют увеличения размера канала

Примеры использования

• Пересечение кабелей питания и сигнализации на лестничной клетке многоэтажного дома
• Обход инженерных коммуникаций в техническом этаже офисного здания
• Прокладка кабелей в подвале с высокой влажностью — благодаря оцинковке не требует замены в течение 15+ лет
• Создание распределительной точки для систем видеонаблюдения и связи в коридорах больниц и школ

Практические советы

• Перед монтажом убедитесь, что суммарный диаметр всех прокладываемых кабелей не превышает 80% внутреннего объема крестовины — это сохраняет возможность последующего обслуживания
• При использовании в местах с частым движением людей (например, лестницы) используйте крышку с замком или фиксатором — она предотвращает случайное открывание
• Запасайтесь крышками заранее — они отличаются по типу (плоские, с отверстием, с креплением); для этой модели подходят крышки серии LESTA с артикулами, начинающимися на CKR-COVER
• При необходимости резки или сверления — используйте инструменты для работы с оцинкованной сталью, чтобы не повредить защитный слой
