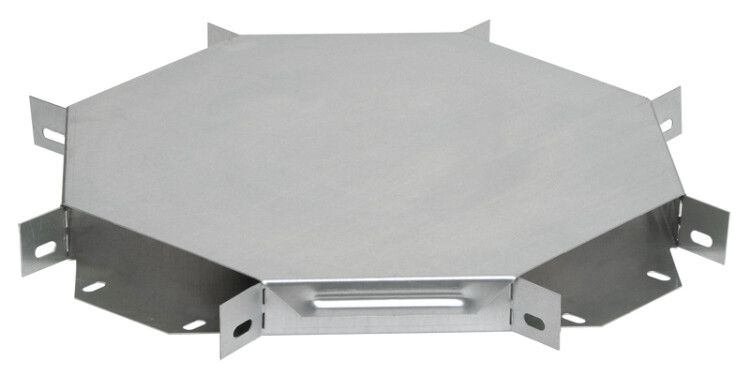

Крестовина для кабельного лотка ESCA 50х300 мм IEK CLP1X-050-300

Крестовина для кабельного лотка 50х300 мм Х-образная от IEK (ИЭК), артикул clp1x-050-300, предназначена для организации перекрёстного перехода кабельных трасс в системах с металлическими лотками. Продукт из серии ESCA совмещает прочность, долговечность и простоту монтажа.

Назначение и область применения

Крестовина для кабельного лотка 50х300 мм Х-образная используется там, где необходимо организовать пересечение двух кабельных трасс под углом 90°. Подходит для прокладки силовых, управляющих и информационных кабелей в промышленных помещениях, на объектах энергетики, транспорта и автоматизации. Устанавливается в составе системы лотковых маршрутов, обеспечивает равномерное распределение нагрузки и сохраняет целостность кабелей при поворотах.

Технические характеристики

• Внутренний радиус: 300 мм - позволяет прокладывать кабели с минимальным допустимым радиусом изгиба, исключая механические повреждения жил.
• Высота и ширина: 50 × 300 мм - соответствует стандартному профилю лотков, обеспечивает совместимость с основными моделями.
• Угол соединения: 90 градусов - точное пересечение трасс под прямым углом.
• Материал: сталь с горячим цинкованием по технологии Сендзимира - защитный слой цинка 10–20 мкм, устойчив к коррозии даже в агрессивных средах.
• Толщина стенки: 0,8 мм - достаточна для выдерживания механических нагрузок при заполнении лотка кабелями.
• Покрытие: серый цвет, однородное цинкование - не требует окраски, легко визуально определяется в системе.
• Диапазон рабочих температур: от –60 до +60 C - работает в условиях холодных складов, открытых площадок и нагреваемых помещений.
• Срок службы: 20 лет - рассчитана на длительную эксплуатацию без замены.
• Соединитель: интегрированный - не требует дополнительных крепёжных элементов, фиксируется напрямую к лоткам.
• Наличие крышки: да - предотвращает попадание пыли, влаги и сторонних предметов, упрощает обслуживание.
• Нормативный документ: ГОСТ 14918-80 - соответствие требованиям к металлическим кабельным лоткам в России.

Совместимость и монтаж

Крестовина для кабельного лотка 50х300 мм Х-образная совместима с любыми лотками серии ESCA и другими изделиями, имеющими аналогичные габариты (высота 50 мм, ширина 300 мм). Монтаж выполняется без инструментов: крестовина плотно защёлкивается на торцах лотков, интегрированные соединители обеспечивают надёжную фиксацию. Крышка крепится на защёлках - её можно открывать для осмотра или добавления кабелей без демонтажа всей секции.

Безопасность и стандарты

Изделие соответствует ГОСТ 14918-80, что гарантирует безопасность при использовании в промышленных сетях. Горячее цинкование снижает риск возникновения электрохимической коррозии, а высокая толщина материала исключает деформацию под весом кабелей. Наличие крышки дополнительно защищает от случайного контакта с проводами при обслуживании.

Преимущества

• Не требует сварки или болтов - экономит время при монтаже.
• Защита от коррозии благодаря цинкованию - особенно актуально во влажных и химически активных зонах.
• Крышка в комплекте - снижает затраты на дополнительные аксессуары.
• Подтверждённый срок службы 20 лет - минимизирует расходы на ремонт и замену.
• Совместима с широким спектром лотков - универсальное решение для модульных систем.

Ограничения применения

Крестовина для кабельного лотка 50х300 мм Х-образная не предназначена для установки в местах с постоянным воздействием открытого пламени или экстремальных температур выше +60 C. Также не рекомендуется использовать в качестве несущего элемента для тяжёлых трубопроводов или оборудования - она рассчитана только на массу кабелей. Для трасс с большим числом крупных кабелей (>100 мм2) проверьте суммарную нагрузку на лоток согласно нормам ГОСТ.

Примеры использования

• Пересечение трасс на производственной линии: один лоток идёт вдоль станка, второй - поперёк, крестовина обеспечивает чистый переход без перегибов.
• Распределительные щитовые в цехах - организация выхода кабелей от нескольких направлений к одной точке.
• Логистические терминалы - прокладка кабелей между зонами с различной ориентацией трасс.
• Объекты ЖКХ и метро - надёжное решение для закрытых каналов с повышенной влажностью.

Практические советы

• Перед монтажом убедитесь, что внутренние размеры лотков точно совпадают с 50×300 мм - даже небольшое отклонение может нарушить герметичность.
• При заполнении кабелями не перегружайте лоток - максимальная нагрузка должна соответствовать заявленным параметрам производителя.
• Если крестовина устанавливается на открытом воздухе, регулярно проверяйте состояние крышки - она должна плотно прилегать, чтобы сохранить IP-класс защиты.
• Для удобства обслуживания используйте эту крестовину в сочетании с лотками того же бренда - IEK (ИЭК) ESCA обеспечивают идеальную совместимость всех элементов.
