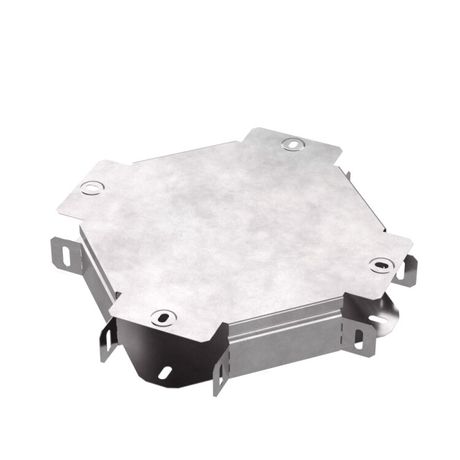

Ответвитель для лотка Х-образ. 300х50 с крышкой Стандарт Промрукав PR16.0465 Строитель

Ответвитель Х-образный с крышкой Стандарт 300х50 от ПРОМРУКАВ (артикул pr16.0465) - это металлический элемент для организации ответвлений кабельных трасс в горизонтальной плоскости. Он совместим с перфорированными и глухими лотками, обеспечивает надёжную защиту проводов и устойчив к агрессивной среде благодаря термически оцинкованной стали.

Назначение и область применения

Ответвитель Х-образный с крышкой Стандарт 300х50 используется для создания четырёхсторонних ответвлений кабельных трасс в лотках. Подходит для прокладки силовых, контрольных и слаботочных кабелей в промышленных помещениях, на объектах с высокой нагрузкой на коммуникации - например, на заводах, в энергообъектах, на транспортных терминалах. Элемент позволяет изменить направление трассы без дополнительных фитингов, сохраняя целостность защиты кабелей.

Технические характеристики

• Тип: Х-образный ответвитель с крышкой
• Габариты: ширина 300 мм, высота 50 мм
• Внутренний радиус изгиба: 75 мм - обеспечивает безопасный изгиб кабелей без повреждения изоляции
• Материал: оцинкованная сталь, защитное покрытие нанесено горячим способом по методу Сендзимира
• Толщина цинкового слоя: 10–22 мкм - гарантирует долговечность против коррозии
• Цвет: серый
• Исполнение: без соединительных разъёмов - требует механического крепления к лоткам
• Огнестойкость: да - выдерживает воздействие открытого огня в рамках нормативов для промышленных систем
• Климатическое исполнение: УХЛ2 - допускает работу при температурах от -80 C до +150 C
• Эксплуатация: в закрытых помещениях и под навесом

Совместимость и монтаж

Ответвитель Х-образный с крышкой Стандарт 300х50 совместим с лотками того же типа - перфорированными и глухими, имеющими аналогичную ширину 300 мм. Монтаж осуществляется путём установки на верхнюю или боковую поверхность лотка с последующим креплением болтами или сваркой. Крышка фиксируется на защёлках - её можно легко снять для осмотра или обслуживания кабелей. Для герметизации стыков рекомендуется использовать уплотнители, если требуется повышенная степень защиты IP.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и устойчивости к коррозии для промышленных кабельных систем. Применение оцинкованной стали по методу Сендзимира обеспечивает соответствие ГОСТ 14918 и DIN EN ISO 1461. Климатическое исполнение УХЛ2 подтверждает возможность работы в условиях повышенной влажности и перепадов температур. Наличие крышки снижает риск случайного контакта с кабелями и предотвращает попадание стороннего мусора внутрь трассы.

Преимущества

• Высокая прочность: стальная конструкция выдерживает механические нагрузки и давление от кабелей
• Долгий срок службы: оцинковка по методу Сендзимира защищает металл даже при повреждении поверхностного слоя
• Удобство обслуживания: съёмная крышка позволяет проводить диагностику без демонтажа всей системы
• Работа в экстремальных температурах: от -80 C до +150 C - подходит для холодильных камер и печных участков
• Поддержка крупных трасс: исполнение “для больших расстояний” позволяет применять в длинных лотках с большим количеством кабелей

Ограничения применения

• Не предназначена для прямого подключения к источникам питания - является исключительно пассивным элементом трассы
• Не имеет встроенных зажимов или разъёмов - требует внешней фиксации к лотку
• Не обеспечивает герметичность без дополнительных уплотнителей - не подходит для влажных или взрывоопасных зон без доработки
• Запрещён монтаж в местах с постоянными ударными нагрузками - возможна деформация стенок
• Не рассчитана на использование вне помещений под открытым небом - хотя и устойчива к влаге, длительное воздействие дождя и УФ-лучей снижает срок службы

Примеры использования

• Разветвление кабельной трассы на конвейере, где необходимо подвести питание к нескольким датчикам с разных сторон
• Переход между двумя параллельными лотками в цехе с плотной компоновкой оборудования
• Обустройство точки доступа для ремонта кабелей в теплом цехе с температурой выше +100 C
• Создание ответвления в системе управления лифтом, где требуется минимизация внешних элементов

Практические советы

• При выборе проверьте внутренний радиус 75 мм - он должен соответствовать минимальному радиусу изгиба используемых кабелей
• Для кабелей большего диаметра убедитесь, что суммарное сечение не превышает 60% свободного объёма внутри ответвителя
• При монтаже в местах с вибрацией используйте антивибрационные прокладки под основание
• Если система работает в агрессивной среде (например, химический цех), дополнительно обработайте стыки герметиком, устойчивым к химикатам
• При замене старого ответвителя - новый должен иметь те же габариты и тип крепления; не заменяйте на более узкий, чтобы не нарушить целостность трассы
