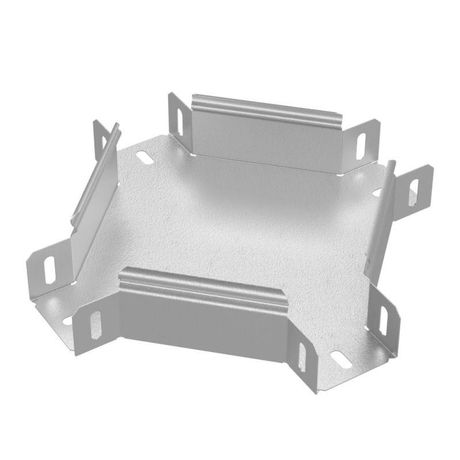

Ответвитель для лотка Х-образ. 50х50 Стандарт HDZ Промрукав PR16.1721 Строитель

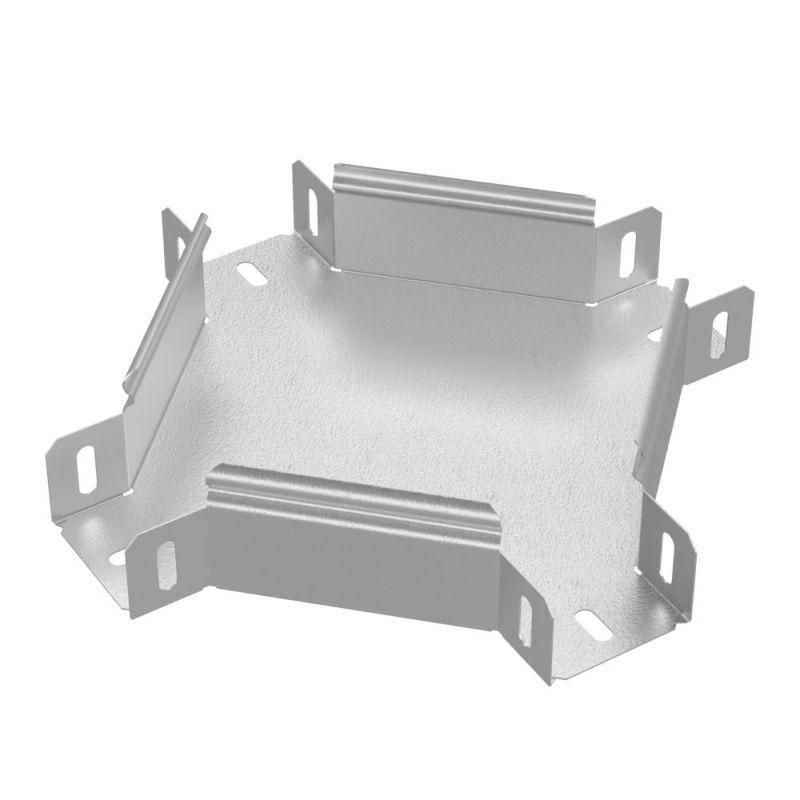

Ответвитель Х-образный Стандарт HDZ 50х50 Промрукав - это металлический элемент для организации ответвлений кабельных трасс в горизонтальной плоскости. Изделие из оцинкованной стали с защитным покрытием горячего цинка обеспечивает долговечность даже в агрессивных условиях. Артикул pr16.1721 подходит для работы с лотками серии «Стандарт» как indoors, так и на улице.

Назначение и область применения

Ответвитель Х-образный Стандарт HDZ 50х50 Промрукав используется для создания четырёхсторонних переходов в кабельных системах. Он позволяет разветвить трассу в двух взаимно перпендикулярных направлениях - например, когда необходимо вывести кабели из основного лотка в боковые каналы. Подходит для установки с перфорированными и глухими лотками серии «Стандарт». Применяется в промышленных объектах: на заводах, в энергообъектах, на транспорте, в логистических комплексах. Может использоваться как внутри зданий, так и на открытых площадках благодаря защите от коррозии.

Технические характеристики

• Тип: Х-образный ответвитель
• Материал: сталь оцинкованная с покрытием горячим цинком (соответствие ГОСТ 9.307)
• Внутренние габариты: ширина 50 мм, высота 50 мм
• Внутренний радиус изгиба: 75 мм - обеспечивает безопасный изгиб кабелей без повреждения изоляции
• Исполнение: без встроенного соединительного разъема - требует самостоятельного крепления к лоткам
• Огнестойкость: да - сохраняет целостность при воздействии открытого огня в рамках нормативов для промышленных систем
• Цвет: серый
• Поддержка больших расстояний: да - допускает использование в длинных трассах без потери жёсткости

Совместимость и монтаж

Ответвитель Х-образный Стандарт HDZ 50х50 Промрукав совместим исключительно с лотками серии «Стандарт» того же внутреннего сечения - 50×50 мм. Для монтажа требуется закрепление болтами или сваркой к торцам лотков. Крышка в комплект не входит - её необходимо приобрести отдельно, если требуется герметизация. Установка возможна как на стене, так и на потолке. Не рекомендуется использовать с лотками других серий - даже при одинаковых размерах могут отличаться форма кромок и система фиксации.

Безопасность и стандарты

Покрытие горячим цинком соответствует требованиям ГОСТ 9.307 - обеспечивает антикоррозийную защиту в течение длительного времени. Изделие имеет заявленную огнестойкость, что делает его пригодным для применения в помещениях с повышенными требованиями к пожарной безопасности. Соответствует общим нормам для промышленных кабельных систем, однако не является самонесущим элементом - нагрузка передаётся через лотки.

Преимущества

• Защита от коррозии за счёт горячего цинкования - срок службы до 20 лет в агрессивной среде
• Высокая механическая прочность стали - выдерживает нагрузки от кабелей и внешних воздействий
• Огнестойкость - снижает риск распространения огня по кабельным трассам
• Поддержка больших расстояний - позволяет собирать протяжённые системы без дополнительных опор
• Серый цвет - маскирует загрязнения и хорошо сочетается с другими элементами промышленных систем

Ограничения применения

• Не предназначена для вертикальных ответвлений - работает только в горизонтальной плоскости
• Не содержит крышки - обязательна её установка при необходимости защиты от пыли/влаги
• Несовместим с лотками других серий - даже если размер совпадает, формы креплений различаются
• Не следует применять в местах постоянного контакта с химически активными жидкостями - цинк может разрушаться при длительном воздействии кислот или щелочей

Примеры использования

• На производстве: разводка силовых кабелей от главного лотка к нескольким станкам по периметру цеха
• В логистическом терминале: организация кабельных путей от серверной к контроллерам на нескольких уровнях конвейера
• На открытой площадке: ответвление кабеля от трассы к освещению или камере наблюдения
• В электроустановках: распределение сигналов управления от одного пункта к нескольким устройствам

Практические советы

• Перед монтажом проверьте, чтобы все лотки имели одинаковое сечение - 50×50 мм. Несоответствие вызовет зазоры и потерю жёсткости
• Если ответвитель установлен вне помещения - обязательно используйте крышку IP54 или выше для защиты от влаги
• При прокладке кабелей с большим радиусом изгиба (например, силовые многожильные) учтите внутренний радиус 75 мм - он минимален для этого ответвителя
• Для усиления конструкции в длинных трассах рекомендуется дополнительно фиксировать ответвитель к несущей раме или кронштейну
• Не забудьте про заземление - при сборке всей системы убедитесь, что все элементы, включая этот ответвитель, надёжно связаны с контуром заземления
