Ответвитель для лотка Х-образ. 50х50 сталь 0.8мм XD50-50 КМ LO0133 КМ-Профиль

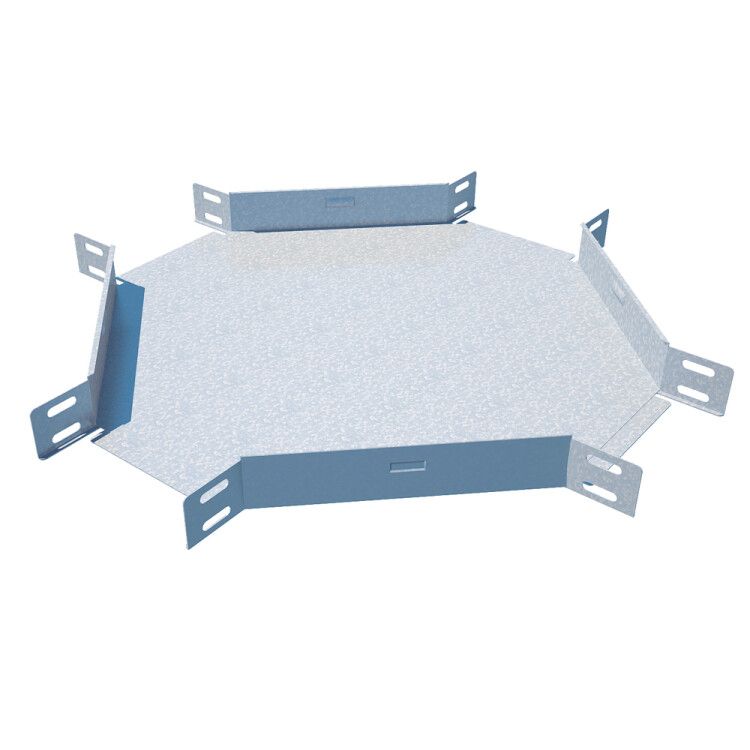

Разветвитель Х-образный 50х50 мм, сталь 0.8мм, КМ-профиль — это фасонный элемент для сборки кабеленесущих систем из металлических лотков. Он обеспечивает равномерное ответвление трассы в четыре направления, сохраняя целостность и жёсткость конструкции. Применяется в помещениях с контролируемой средой совместно с лотками той же серии и брендом КМ-профиль.

Назначение и область применения

Разветвитель Х-образный 50х50 мм, сталь 0.8мм, КМ-профиль используется для создания ответвлений кабельной трассы в четырёх направлениях — вперёд, назад, влево и вправо. Подходит для монтажа в закрытых помещениях, где требуется гибкая организация маршрутов кабелей: серверные комнаты, распределительные щитовые, производственные цеха, офисные здания. Элемент сочетается исключительно с металлическими лотками серии КМ-профиль шириной и высотой 50 мм.

Технические характеристики

• Тип: Х-образный разветвитель
• Материал: оцинкованная сталь по методу Сендзимира
• Толщина стенки: 0,8 мм
• Габариты: 50 × 50 мм (ширина и высота)
• Внутренний радиус изгиба: 100 мм — обеспечивает плавный переход кабелей без перегибов
• Покрытие: горячее цинкование, устойчивое к коррозии
• Цвет: серый
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 — допускает работу при температуре от −40 °C до +40 °C, в условиях сухого воздуха
• Огнестойкость: да — выдерживает воздействие открытого пламени без распространения горения
• Конструкция: с интегрированными соединительными лепестками для быстрого крепления к лоткам

Совместимость и монтаж

Разветвитель Х-образный 50х50 мм, сталь 0.8мм, КМ-профиль совместим только с лотками той же серии — с одинаковой шириной 50 мм и высотой борта 50 мм. Соединение осуществляется за счёт заводских лепестков, которые загибаются внутрь лотка и фиксируются саморезами или заклёпками. Монтаж требует точного совпадения габаритов: использование с другими профилями недопустимо. Лепестки обеспечивают механическую прочность стыка без необходимости внешних кронштейнов. Перед установкой проверьте, что кромки лотка не деформированы — иначе соединение будет негерметичным.

Безопасность и стандарты

Элемент соответствует требованиям ГОСТ 15150-69 по климатическому исполнению У1/УХЛ1/УХЛ3. Огнестойкость подтверждает возможность применения в зонах с повышенными требованиями к пожаробезопасности. Цинкование по методу Сендзимира гарантирует долговечную защиту от коррозии даже при минимальном контакте с влагой. Напряжение и ток через разветвитель не передаются — он является исключительно механическим элементом кабеленесущей системы.

Преимущества

• Жёсткая конструкция благодаря интегрированным лепесткам — снижает риск провисания трассы
• Одинаковая высота всех ветвей — упрощает прокладку кабелей без перепадов уровня
• Цинкование по Сендзимиру — более плотное и долговечное покрытие, чем обычное холодное цинкование
• Огнестойкость — позволяет использовать в объектах с нормами пожарной безопасности
• Серый цвет — не требует окраски после монтажа, легко комбинируется с другими элементами серии

Ограничения применения

• Не предназначен для наружной установки — не выдерживает постоянного воздействия осадков, солнца и перепадов температур
• Запрещён к использованию в агрессивных средах: химических цехах, влажных помещениях с паром, в зонах с частыми мойками
• Не работает как электрический соединитель — не заменяет клеммы, шины или распределительные коробки
• Требует обязательного использования крышки — без неё кабели подвержены механическим повреждениям и запылению
• Не совместим с лотками других производителей, даже при совпадении габаритов — отличается формой и толщиной лепестков

Примеры использования

• Подключение кабелей от нескольких станков к одной магистрали в цехе
• Разводка силовых и сигнальных линий в серверной комнате
• Обход препятствий (колонн, труб) путём организации перекрёстного перемещения трасс
• Сборка многоуровневых кабельных систем в распределительных пунктах

Практические советы

• Перед монтажом проверьте, чтобы внутренний радиус 100 мм не был нарушен — иначе кабели будут перегибаться, что нарушает их срок службы
• Фиксируйте разветвитель минимум двумя саморезами на каждую сторону — этого достаточно для устойчивости
• Используйте только крышку того же производителя — КМ-профиль — для гарантированного совмещения креплений
• При прокладке большого количества кабелей — не забудьте оставить свободное пространство не менее 20% от объёма разветвителя
• Артикулы xd50-50, xd50\*50 и lo0133 — это одно изделие; заказывайте по любому из них, они взаимозаменяемы
