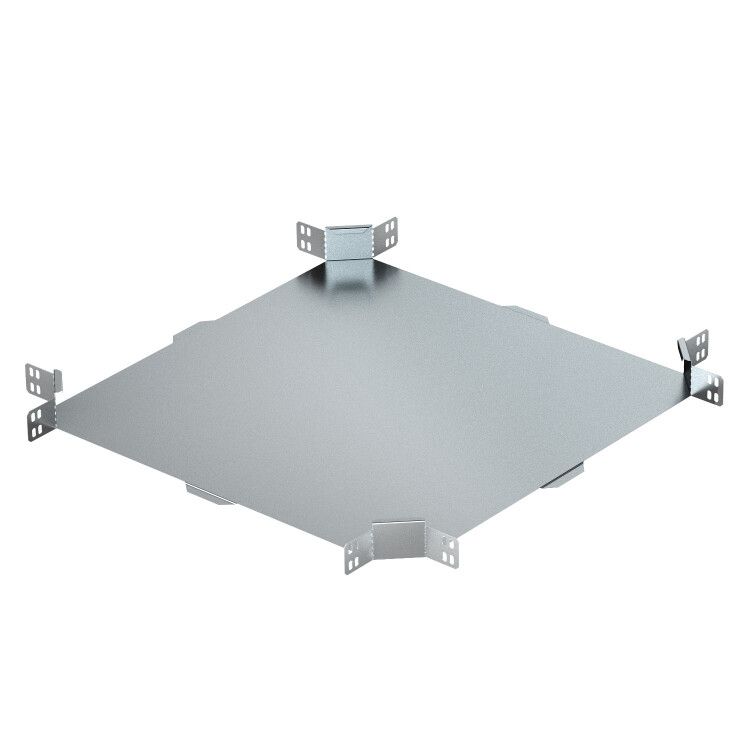

Секция для лотка LKS Х-образ. 300мм RK 630 FS RU OBO 6043656 Bettermann

Секция Х-образная для лотка LKS 300мм от OBO BETTERMANN - это горизонтальный ответвитель типа RK 630 FS RU, предназначенный для организации пересечений кабельных трасс в системах лотков LKS с высотой бортов 60 мм. Артикулы 6043656 и rk 630 fs ru обеспечивают надёжное соединение без дополнительных компонентов.

Назначение и область применения

Секция Х-образная для лотка LKS 300мм используется для создания перекрёстков в кабельных маршрутах - когда одна трасса должна пересекать другую под углом 90 градусов. Подходит для установки на участках, где требуется распределить кабели между несколькими направлениями без потери жёсткости системы. Применяется в промышленных объектах: цехах, АЭС, энергообъектах, автоматизированных линиях, где используются лотки LKS с высотой борта 60 мм.

Технические характеристики

• Тип изделия: Ответвитель X-образный
• Ширина: 300 мм - соответствует ширине лотка LKS 300 мм
• Высота бортов: 60 мм - совпадает с высотой стенок лотков серии LKS
• Материал: Сталь с оцинкованным покрытием - обеспечивает коррозионную стойкость в условиях повышенной влажности и агрессивной среды
• Исполнение: С встроенным интегрированным соединителем - не требует дополнительных болтовых соединений при стыковке с лотком
• Реестр промышленной продукции РФ: 1367\9\2023
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023 - допущена к применению на объектах атомной энергетики

Совместимость и монтаж

Секция Х-образная для лотка LKS 300мм совместима исключительно с лотками серии LKS от OBO BETTERMANN, имеющими высоту борта 60 мм. Интегрированный соединитель позволяет защёлкнуть секцию прямо на кромке лотка без сверления или дополнительного крепления. Монтаж выполняется путём плотного совмещения краёв лотка с выступами секции до щелчка фиксации. Убедитесь, что все элементы имеют одинаковый профиль и толщину материала - несовместимые лотки других серий или производителей не гарантируют герметичность и механическую устойчивость.

Безопасность и стандарты

Секция Х-образная для лотка LKS 300мм соответствует требованиям реестра промышленной продукции РФ №1367\9\2023 и имеет лицензию Росатома, что подтверждает её соответствие нормам безопасности для использования на опасных производствах. Оцинкованное покрытие снижает риск электрохимической коррозии и повышает долговечность в помещениях с высокой влажностью или химически активной средой.

Преимущества

• Устраняет необходимость в дополнительных крепёжных деталях благодаря встроенному соединителю
• Обеспечивает целостность кабельного пути без изгибов или зазоров
• Поддерживает равномерное распределение нагрузки на всю поверхность пересечения
• Не требует специального инструмента для установки - достаточно усилия рук
• Сохраняет степень защиты IP-системы при правильном монтаже

Ограничения применения

• Не применяется с лотками другой высоты борта (например, 80 мм или 100 мм)
• Не предназначен для вертикальных переходов или изменения уровня трассы
• Не рекомендован для внешней установки без дополнительной защиты от осадков и прямого UV-воздействия
• Не заменяет собой основной лоток - служит лишь ответвлением внутри уже смонтированной системы

Примеры использования

• Пересечение двух параллельных трасс на технологическом этаже завода
• Распределение силовых и слаботочных кабелей в распределительном пункте АЭС
• Обход препятствий (колонны, трубопроводы) в производственных корпусах с использованием сетчатой системы лотков LKS

Практические советы

• Перед монтажом проверьте, чтобы все лотки имели одинаковое исполнение - особенно важно для оцинкованного покрытия и точности геометрии
• Не используйте секцию там, где возможны значительные вибрации - она не рассчитана на динамические нагрузки выше стандартных
• При необходимости закрыть пересечение сверху - используйте крышку LKS 300 мм того же производителя
• Артикул 6043656 и rk 630 fs ru - это один и тот же продукт; при заказе указывайте любой из них
• Для обслуживания кабелей через пересечение - не забудьте предусмотреть свободный доступ к месту соединения
