Крестообразная секция 60x100 (RK 610 FT) | 7113110 OBO Bettermann

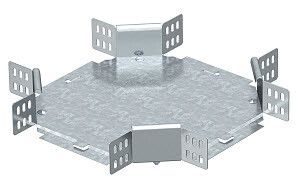

Крестообразная секция 60x100 мм горячий цинк от OBO BETTERMANN (артикул rk 610 ft, 7113110) предназначена для формирования перекрёстков в системах кабельных лотков с высотой бортов 60 мм. Изделие обеспечивает надёжную и долговечную сборку за счёт оцинкованной стали с покрытием методом горячего цинкования.

Назначение и область применения

Крестообразная секция 60x100 мм горячий цинk используется для создания пересечений в кабельных трассах, где необходимо изменить направление прокладки кабелей на 90 градусов в двух плоскостях одновременно. Подходит для всех типов кабельных лотков с высотой боковой стенки 60 мм. Применяется в промышленных объектах, энергообъектах, на транспорте и в инфраструктурных проектах, требующих устойчивости к коррозии и механическим нагрузкам.

Технические характеристики

• Форма: крестообразная, с равными плечами 60×100 мм
• Высота борта: 60 мм
• Ширина плеча: 100 мм
• Материал: сталь оцинкованная
• Покрытие: горячий цинк - защитный слой толщиной до 80 мкм, обеспечивающий долговечность в агрессивных средах
• Толщина металла: 1 мм
• Внутренний радиус изгиба: 50 мм - позволяет безопасно прокладывать кабели без повреждения изоляции
• Исполнение: без соединительного разъёма - требуется фиксация болтами или сваркой к смежным элементам
• Обозначение типа: RK 610 FT

Совместимость и монтаж

Крестообразная секция 60x100 мм горячий цинк совместима с любыми кабельными лотками OBO BETTERMANN серии с высотой борта 60 мм. Для установки используются болты M6/M8 или сварка - в зависимости от условий эксплуатации. Отсутствие встроенного соединительного разъёма требует предварительной подготовки места монтажа: необходимо точно выровнять соседние участки трассы и закрепить секцию жёстко, чтобы исключить провисание. Установка возможна как в горизонтальной, так и в вертикальной плоскости.

Безопасность и стандарты

• Произведено в соответствии с требованиями ГОСТ Р 50571 и DIN 41400
• Имеет лицензию Росатома № ЦО-12-101-13253 от 12.04.2023 - допущена к применению на ядерных и атомных объектах
• Занесена в Реестр промышленной продукции РФ (№ 1367/9/2023)

Преимущества

• Увеличенный внутренний радиус 50 мм снижает риск повреждения кабелей при прокладке
• Горячее цинкование гарантирует срок службы более 25 лет даже в условиях повышенной влажности и химической активности
• Стандартная толщина металла 1 мм обеспечивает достаточную жёсткость при сохранении лёгкости
• Совместимость с сериями OBO BETTERMANN упрощает замену и расширение системы

Ограничения применения

• Не предназначен для использования в качестве опоры или несущего элемента - не рассчитана на вес оборудования
• Требует внешней фиксации; не имеет самозакрывающихся зажимов или быстроразъёмных соединений
• Не рекомендовано применение в местах с постоянным воздействием открытого пламени или температур выше +100 C
• Подходит только для лотков с высотой борта 60 мм - несовместима с другими размерами

Примеры использования

• Пересечение трасс в распределительном щите на АЭС
• Соединение четырёх направлений кабельных лотков в цехе металлургического комбината
• Сборка перекрёстка в подземном тоннеле метрополитена
• Распределение силовых и сигнальных кабелей в технологическом корпусе химзавода

Практические советы

• При монтаже проверьте соответствие ширины и высоты лотков - отклонение даже на 2–3 мм может вызвать люфт и деформацию
• Используйте антивибрационные прокладки между секцией и основанием, если система работает в условиях вибраций (например, на насосных станциях)
• После монтажа проверьте целостность цинкового покрытия - при повреждениях обработайте место антикоррозийным составом
• Для удобства сборки используйте комплектующие OBO BETTERMANN того же типа - они гарантированно совпадают по геометрии и посадочному профилю
