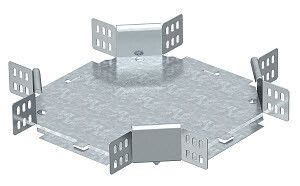

Крестообразная секция 60x200 (RK 620 FT) | 7113218 OBO Bettermann

Крестообразная секция 60x200 мм горячий цинк от OBO BETTERMANN - элемент системы кабельного лотка, обеспечивающий пересечение трасс на уровне с сохранением высоты бортов 60 мм. Артикул rk 620 ft (7113218) предназначен для прокладки силовых и слаботочных кабелей в промышленных объектах, где требуется надёжная и долговечная маршрутизация.

Назначение и область применения

Крестообразная секция 60x200 мм горячий цинk используется для организации пересечений кабельных трасс в системах кабельных лотков с высотой боковой стенки 60 мм. Применяется там, где необходимо пересечь две линии лотков под прямым углом без изменения уровня прокладки. Подходит для установки в цехах, энергообъектах, транспортных узлах и других местах с плотной кабельной сетью.

Технические характеристики

• Форма: крестообразная, с равными плечами 200 мм
• Высота бортов: 60 мм - совместима со всеми лотками этого стандарта
• Материал: сталь оцинкованная с покрытием методом горячего цинкования
• Толщина металла: 1 мм - обеспечивает жёсткость при минимальном весе
• Внутренний радиус изгиба: 50 мм - позволяет безопасно прокладывать кабели без повреждения изоляции
• Исполнение: без соединительных разъёмов - требует фиксации к основному лотку болтами или сваркой
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023 - допущена к применению на ядерных и атомных объектах
• Регистрационный номер в реестре промышленной продукции РФ: 1367\9\2023

Совместимость и монтаж

Крестообразная секция 60x200 мм горячий цинк совместима с любыми кабельными лотками OBO BETTERMANN и аналогичными системами, имеющими высоту борта 60 мм. Монтируется путём крепления к верхней поверхности основного лотка с помощью самонарезающих или заклёпочных крепёжных элементов. Поскольку разъёмы отсутствуют, требуется предварительно подготовить отверстия под крепление. Установка возможна как на горизонтальных участках, так и на опорных конструкциях. Для герметизации стыков рекомендуется использовать уплотнители, соответствующие классу IP67.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленных электроустановок. Наличие лицензии Росатома подтверждает соответствие нормам для объектов с повышенными требованиями к надёжности и экологической безопасности. Покрытие горячим цинком защищает от коррозии в агрессивных средах, включая повышенную влажность и химические пары. Соответствует ГОСТ Р 50571.15 и IEC 61537 для кабельных систем.

Преимущества

• Устойчивость к механическим нагрузкам благодаря толщине стали 1 мм и однородному покрытию
• Долговечность: горячее цинкование гарантирует защиту до 25 лет даже в условиях повышенной влажности
• Совместимость с широким спектром кабельных лотков - снижает необходимость замены всей системы
• Поддержка сертификации на атомных объектах - расширяет возможности применения
• Чёткая геометрия с внутренним радиусом 50 мм исключает перегиб кабелей при прокладке

Ограничения применения

• Не предназначена для использования в качестве самостоятельного несущего элемента - требует жёсткой фиксации к базовым лоткам
• Отсутствие соединительных разъёмов усложняет демонтаж - при необходимости замены потребуется частичная разборка трассы
• Не рекомендуется для установки в зонах с постоянным воздействием открытого пламени или температур выше +80 C
• Не подходит для кабельных лотков с высотой борта менее 60 мм - несовместимо по габаритам

Примеры использования

• Пересечение трасс в цехе с конвейерной линией - когда один лоток проходит под другим под прямым углом
• Распределительные пункты на АЭС и тепловых станциях - где требуется соблюдение норм Росатома
• Объекты метрополитена - для прокладки сигнализационных и силовых кабелей в ограниченном пространстве
• Авиационные ангары - где важна коррозионная стойкость и прочность конструкции

Практические советы

• При монтаже проверьте, что все лотки имеют одинаковую высоту борта - 60 мм. Отклонение вызовет перекос и риск повреждения кабелей
• Используйте крепёж с антикоррозийным покрытием - например, из нержавеющей стали или с цинковым покрытием
• Если система работает в условиях влаги, после монтажа заполните стыки между секцией и лотком герметиком на основе силикона
• Для удобства сборки можно заранее наметить места крепления на лотке, чтобы избежать лишних отверстий
• Артикул rk 620 ft (7113218) - единственный вариант этой формы в линейке OBO BETTERMANN с таким исполнением; другие модели могут иметь разъёмы или другой размер
