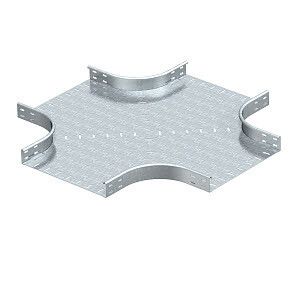

Крестообразная секция 60x500 (RK 650 FT) | 7113501 OBO Bettermann

Крестообразная секция 60x500 мм горячий цинк от OBO BETTERMANN (артикул rk 650 ft, 7113501) предназначена для организации переходов между кабельными лотками в системах распределения проводов на промышленных объектах. Изделие выполнено из оцинкованной стали с покрытием методом горячего цинкования, что обеспечивает долговечность в агрессивных средах.

Назначение и область применения

Крестообразная секция 60x500 мм горячий цинk используется для создания перекрёстков в кабельных трассах, где необходимо соединить четыре направления лотков одинаковой высоты - 60 мм. Подходит для установки в производственных помещениях, на энергообъектах, в транспорте и других местах, где требуется надёжная и защищённая прокладка силовых и управляющих кабелей. Применяется совместно с другими элементами системы лотков OBO BETTERMANN, соответствующими параметрам 60 мм.

Технические характеристики

• Форма: крестообразная, четырёхсторонняя
• Размеры: ширина 500 мм, высота бортов 60 мм
• Материал: сталь оцинкованная
• Покрытие: горячий цинк - защитный слой толщиной до 80 мкм, устойчивый к коррозии
• Толщина металла: 1 мм
• Внутренний радиус закругления: 150 мм - позволяет безопасно прокладывать кабели без повреждений изоляции
• Исполнение: без предустановленных соединительных элементов - требует самостоятельной фиксации через болты или зажимы
• Обозначение типа: RK 650 FT

Совместимость и монтаж

Крестообразная секция 60x500 мм горячий цинк совместима только с лотками и комплектующими OBO BETTERMANN серии с высотой борта 60 мм. Для сборки используются стандартные болтовые соединители (например, ZB-M 6/8) или самонарезающие винты. Монтаж выполняется на опорные конструкции или кронштейны с шагом не более 1,5 метра. Учитывайте внутренний радиус 150 мм - он влияет на минимальный допустимый радиус изгиба кабеля внутри секции.

Безопасность и стандарты

• Произведено в соответствии с требованиями ГОСТ Р 50571 и DIN 41495
• Имеет лицензию Росатома № ЦО-12-101-13253 от 12.04.2023 - допущено к применению на ядерных объектах
• Занесено в Реестр промышленной продукции РФ (№ 1367\9\2023)

Преимущества

• Увеличенная прочность благодаря толщине металла 1 мм и технологии горячего цинкования
• Защита от коррозии в условиях повышенной влажности, химических паров и температурных колебаний
• Чёткая геометрия и точные размеры обеспечивают плотную стыковку без люфтов
• Отсутствие острых кромок снижает риск повреждения кабельной изоляции при прокладке

Ограничения применения

• Не предназначен для использования в качестве вертикального перехода - только для горизонтальных участков трассы
• Не совместим с лотками другой высоты (например, 40 мм или 100 мм)
• Без соединительных элементов - требует дополнительных деталей для сборки
• Не рекомендовано использование в условиях постоянного погружения в жидкости - хотя цинк защищает от коррозии, длительное воздействие воды может вызвать электрохимическую реакцию при контакте с другими металлами

Примеры использования

• Пересечение трасс на производственной линии в пищевой промышленности
• Распределение кабелей управления в подстанциях и распределительных пунктах
• Прокладка сигналов связи и питания на объектах Росатома
• Системы автоматизации на железнодорожных терминалах и портах

Практические советы

• Перед монтажом проверьте соответствие высоты бортов лотков - все должны быть точно 60 мм
• Используйте герметичные крышки и уплотнители, если секция установлена во влажном помещении
• Не затягивайте болты слишком сильно - это может деформировать тонкий металл (1 мм)
• Для удобства сборки собирайте секцию на земле перед установкой на кронштейны
• Артикулы rk 650 ft и 7113501 - это один и тот же продукт; используйте любой для заказа
