Крестообразная секция 60x300 (RK 630 FT) | 7113315 OBO Bettermann

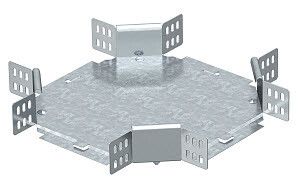

Крестообразная секция 60x300 мм, горячий цинк, Х-образный ответвитель (RK 630 FT) от OBO BETTERMANN предназначена для организации пересечений кабельных трасс в системах кабельных лотков с высотой стенки 60 мм. Артикул RK 630 FT обеспечивает надежное соединение четырех направлений без необходимости дополнительных фитингов.

Назначение и область применения

Эта секция используется для создания Х-образного перехода между кабельными лотками одного типа и одинаковой высоты - 60 мм. Подходит для прокладки силовых, управляющих и слаботочных кабелей в промышленных объектах, на энергообъектах, в цехах с конвейерными линиями и распределительных пунктах. Применяется там, где требуется изменить направление трассы без снижения уровня защиты или увеличения габаритов системы.

Технические характеристики

• Форма: Крестообразная (X-образная) секция с равномерным выходом в четыре стороны
• Размеры: Ширина 300 мм, высота 60 мм, внутренний радиус изгиба 50 мм
• Материал: Сталь оцинкованная
• Покрытие: Горячий цинк - защищает от коррозии даже при механических повреждениях покрытия
• Толщина стенки: 1 мм - обеспечивает жесткость при нагрузках и легкий вес
• Исполнение: Без соединительных разъемов - требует крепления к основному лотку болтовым соединением
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023 - допущена к применению на ядерных объектах
• Реестр промышленной продукции РФ: 1367\9\2023 - соответствует требованиям госрегулирования

Совместимость и монтаж

Секция RK 630 FT совместима исключительно с кабельными лотками OBO BETTERMANN и аналогичными моделями других производителей, имеющими высоту бортов 60 мм. Для установки необходимо использовать болты и гайки того же стандарта, что и для основного лотка. Монтаж выполняется путем вырезания отверстий в основном лотке под форму секции и последующего закрепления с помощью самонарезающих или обычных болтов. Учитывайте, что внутри секции сохраняется единое пространство - кабели свободно проходят через все четыре плеча без перегибов, если соблюден минимальный радиус изгиба 50 мм.

Безопасность и стандарты

Произведено в соответствии с требованиями ГОСТ Р 50571 и DIN 41484. Наличие лицензии Росатома позволяет использовать RK 630 FT на объектах с повышенными требованиями к безопасности и долговечности. Покрытие горячим цинком обеспечивает соответствие классу коррозионной стойкости C4 по ISO 12944.

Преимущества

• Устойчивость к коррозии благодаря горячему цинкованию - срок службы до 30 лет в агрессивных средах
• Жесткая конструкция толщиной 1 мм предотвращает деформацию при заполнении кабелями
• Четыре симметричных канала позволяют организовать равномерную маршрутизацию без перегрузки одного направления
• Не требует специальных инструментов для монтажа - работает с базовым набором монтажника
• Поддерживает одновременную прокладку различных типов кабелей - силовые, сигнальные, управления

Ограничения применения

• Не применяется с лотками другой высоты - например, 40 мм или 80 мм
• Не предназначен для вертикальных переходов - только для горизонтального пересечения
• Отсутствие встроенных разъемов требует дополнительных элементов крепления - нельзя просто “вставить” в лоток
• Не рекомендовано использование в условиях постоянного воздействия открытого пламени или температур выше +80 C

Примеры использования

• Пересечение двух параллельных трасс кабелей на участке технологической линии в химическом цехе
• Обход оборудования в распределительной камере, где кабели должны менять направление в четырех точках
• Создание точки сбора сигналов от нескольких датчиков в автоматизированной системе контроля
• Прокладка кабелей в зонах с ограниченным пространством - вместо трех отдельных ответвлений используется одна компактная секция

Практические советы

• Перед монтажом проверьте, чтобы внутренние размеры основного лотка точно соответствовали 60 мм - даже +-2 мм могут вызвать проблемы с герметичностью и прочностью
• При использовании в помещениях с высокой влажностью или агрессивной средой дополнительно смажьте места крепления антикоррозийной пастой
• Не забудьте предусмотреть место для провода с запасом - особенно при большом количестве кабелей в одном канале
• Артикул RK 630 FT можно комбинировать с другими элементами серии OBO BETTERMANN - например, с крышками и заглушками того же исполнения
• Запасайте детали заранее - этот элемент часто становится узким местом при масштабировании проекта
