Крестообразная секция 60x300 (RK 630 FS) | 6043631 OBO Bettermann

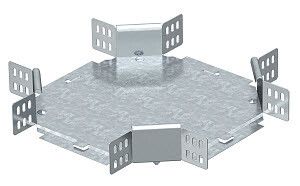

Крестообразная секция 60x300 мм, Х-образный ответвитель 300х60 от OBO BETTERMANN (артикул rk 630 fs, 6043631) предназначена для организации пересечений кабельных трасс в системах кабельных лотков с высотой бортов 60 мм. Изготовлена из оцинкованной стали, обеспечивает надежную механическую связь между четырьмя направлениями кабельного пути.

Назначение и область применения

Эта крестообразная секция используется для создания перекрестков в кабельных лотках - когда необходимо пересечь две горизонтальные трассы под прямым углом. Подходит для всех типов кабельных лотков с высотой боковой стенки 60 мм. Применяется в промышленных объектах: на заводах, в распределительных пунктах, на транспорте, в энергообъектах и других местах, где требуется плотная укладка кабелей с возможностью пересечения маршрутов без изменения высоты системы.

Технические характеристики

• Форма: X-образный ответвитель - четыре направления под углом 90°
• Размеры: 60 мм (высота) × 300 мм (ширина каждого плеча)
• Материал: сталь оцинкованная, толщиной 1 мм
• Покрытие: цинк - защищает от коррозии, соответствует требованиям для внутренних и некоторых внешних условий
• Внутренний радиус закругления: 50 мм - позволяет безопасно прокладывать кабели с минимальным допустимым радиусом изгиба
• Исполнение: без соединительных разъемов - требует фиксации болтами или другими способами к смежным элементам лотка
• Обозначение типа: RK 630 FS - стандартное обозначение от OBO BETTERMANN для данного класса изделий

Совместимость и монтаж

Секция совместима исключительно с кабельными лотками, имеющими высоту бортов 60 мм. Для установки необходимо:

• Закрепить секцию к основному лотку с помощью болтов, самонарезающих винтов или другого предусмотренного способа крепления
• Убедиться, что все четыре направления находятся на одной плоскости - искривление вызывает напряжение в кабелях
• Не использовать в качестве опоры для веса оборудования - она рассчитана только на нагрузку от кабелей
• При необходимости герметизации - применять дополнительные уплотнители, так как само изделие не имеет IP-защиты

Безопасность и стандарты

• Произведено в соответствии с требованиями немецких и европейских норм для кабельных систем
• Имеет лицензию Росатома № ЦО-12-101-13253 от 12.04.2023 - допущено к использованию на объектах атомной энергетики
• Внесено в Реестр промышленной продукции РФ (№ 1367\9\2023)

Преимущества

• Оцинкованная сталь обеспечивает долговечность даже в условиях повышенной влажности
• Чёткая геометрия и точные размеры позволяют легко интегрировать в существующие системы
• Внутренний радиус 50 мм снижает риск повреждения изоляции кабелей при прокладке
• Поддерживает стандартизированную высоту всей системы - не требует переходников

Ограничения применения

• Не предназначен для вертикальных участков или изменений уровня высоты - работает только в горизонтальной плоскости
• Не имеет собственной защиты от воды или пыли - не применяется в открытых зонах без дополнительной оболочки
• Не рекомендуется для кабелей с большим внешним диаметром - проверьте вместимость по объему перед монтажом
• Требует обязательной фиксации; самостоятельное положение невозможно без крепления к лоткам

Примеры использования

• Пересечение двух линий питания на производственном конвейере
• Распределение сигналов управления в автоматизированных цехах
• Соединение кабельных трасс в серверных помещениях с плотной проводкой
• Прокладка силовых и слаботочных сетей в одном уровне на тепловых электростанциях

Практические советы

• Перед заказом проверьте, что ваш лоток имеет именно 60 мм высоты борта - другие размеры не подходят
• При большом количестве кабелей используйте дополнительные фиксаторы внутри секции - предотвращают спутывание
• Не забудьте про заземление: если система должна быть заземлена, обеспечьте электрический контакт через точки крепления
• Артикулы rk 630 fs и 6043631 - это один и тот же продукт от OBO BETTERMANN; различаются лишь форматы номеров в каталогах
