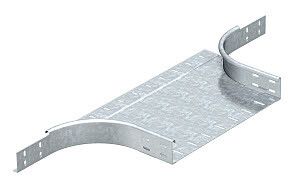

Соединение Т-образное/крестовое 60x600 горячеоцинкованный - 7121601 OBO Bettermann RAA 660 FT

Т-образное/крестовое соединение 60x600 мм горячий цинk от OBO BETTERMANN (артикул RAA 660 FT, 7121601) предназначено для создания ответвлений в системах кабельных лотков с высотой бортов 60 мм. Изделие обеспечивает надёжное соединение между горизонтальными и вертикальными участками трассы, сохраняя целостность защиты кабелей.

Назначение и область применения

Т-образное/крестовое соединение 60x600 мм горячий цинк используется для формирования T-образных и крестовых ответвлений в кабельных трассах. Подходит для монтажа на объектах с повышенными требованиями к защите от коррозии - в промышленных зонах, на энергообъектах, в условиях повышенной влажности или агрессивной среды. Применяется с любыми кабельными лотками, имеющими высоту боковой стенки 60 мм.

Технические характеристики

• Покрытие: горячий цинк - устойчиво к коррозии, долговечно даже в агрессивных условиях
• Размеры: ширина 600 мм, высота бортов 60 мм
• Толщина материала: 1 мм - достаточна для механической прочности при нагрузках
• Внутренний радиус изгиба: 150 мм - позволяет прокладывать кабели с минимальным допустимым радиусом изгиба
• Материал: сталь оцинкованная - соответствует ГОСТ 14918
• Исполнение: без соединительного элемента - требует самостоятельного крепления к основному лотку
• Тип: RAA 660 FT - сертифицированная модель от OBO BETTERMANN

Совместимость и монтаж

Т-образное/крестовое соединение 60x600 мм горячий цинк совместимо с кабельными лотками OBO BETTERMANN и аналогичными моделями других производителей, если они имеют ту же высоту бортов - 60 мм. Монтаж выполняется с помощью болтов, саморезов или сварки - в зависимости от условий установки. Соединение фиксируется к основному лотку через отверстия по периметру. Учитывайте, что изделие не имеет встроенных крепёжных элементов - необходимо подготовить крепёж отдельно.

Безопасность и стандарты

• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023 - разрешён к применению на ядерных и атомных объектах
• Занесено в Реестр промышленной продукции РФ: 1367\22\2023
• Покрытие горячим цинком соответствует ISO 1461 - гарантирует срок службы до 30 лет в условиях умеренного климата

Преимущества

• Увеличенная толщина цинкового слоя благодаря горячему цинкованию - выше, чем при гальваническом покрытии
• Не требует дополнительной антикоррозийной обработки после монтажа
• Форма с внутренним радиусом 150 мм снижает риск повреждения кабелей при прокладке
• Поддерживает однородную систему трассировки - совместима с другими элементами серии RAA 660

Ограничения применения

• Не предназначен для использования в условиях постоянного погружения в воду - хотя IP-защита не указана, материал не рассчитан на длительное воздействие воды под давлением
• Не рекомендуется для монтажа в местах с частыми ударными нагрузками - толщина 1 мм может деформироваться при значительном внешнем воздействии
• Требует точного соблюдения геометрии лотка: несовпадение высоты бортов (например, 50 или 70 мм) исключает возможность установки

Примеры использования

• Обустройство распределительных щитов в промышленных цехах - переход от горизонтальной трассы к вертикальному стояку
• Энергетические подстанции - организация маршрута кабелей к трансформаторам и выключателям
• Атомные станции и научные учреждения - где требуется соответствие лицензии Росатома
• Железнодорожные терминалы и метрополитены - там, где важна долговечность и отказоустойчивость системы

Практические советы

• Перед монтажом проверьте, чтобы все лотки в системе имели одинаковую высоту бортов - 60 мм
• Используйте болты M8–M10 с гроверами для надёжного крепления - особенно в вибрационных зонах
• При необходимости соединения нескольких направлений используйте несколько таких элементов - например, два Т-соединения для получения крестового перехода
• Не применяйте этот элемент вместо угловых поворотов - он не предназначен для изменения направления трассы под углом, только для ответвлений
• Храните изделие в сухом месте - даже оцинкованная сталь может окисляться при длительном контакте с влагой и солями
