Крестообразная секция 60x600 (RK 660 FT) | 7113609 OBO Bettermann

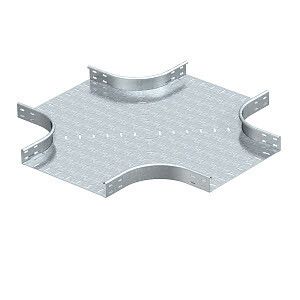

Крестообразная секция 60x600 мм горячий цинк от OBO BETTERMANN (артикулы rk 660 ft и 7113609) - это элемент системы кабельных лотков, предназначенный для организации пересечений кабельных трасс под прямым углом. Изготовлена из оцинкованной стали с покрытием методом горячего цинкования, что обеспечивает долговечность в агрессивных средах.

Назначение и область применения

Крестообразная секция 60x600 мм горячий цинk используется для формирования перекрёстков в системах кабельных лотков с высотой бортов 60 мм. Применяется там, где необходимо пересечение двух кабельных трасс - например, между технологическими участками, на производственных линиях, в распределительных щитовых, на объектах энергетики и транспорта. Подходит для прокладки силовых, управляющих и слаботочных кабелей. Элемент совместим с другими компонентами лотковых систем OBO Bettermann серии RK.

Технические характеристики

• Форма: крестообразная, с равными плечами 600 мм
• Высота борта: 60 мм - соответствует стандартным лоткам этой высоты
• Материал: сталь оцинкованная, толщиной 1 мм
• Покрытие: горячий цинк - защищает от коррозии даже при механических повреждениях
• Внутренний радиус закругления: 150 мм - позволяет безопасно прокладывать кабели с жесткими изгибами
• Исполнение: без соединительных элементов - требует установки через фланцевые крепления или сварку
• Реестр РФ: 1367\9\2023
• Тип по классификации: RK 660 FT

Совместимость и монтаж

Крестообразная секция 60x600 мм горячий цинк совместима с лотками OBO Bettermann серии RK 60 мм. Для сборки требуется использовать болтовые соединители, уголки или другие крепёжные элементы серии RK. Монтаж выполняется на опорные конструкции с шагом не более 1,5 метра. Учитывайте, что изделие не имеет встроенных зажимов - все крепления должны быть выполнены дополнительно. Недопустимо применение без надёжного крепления к несущей раме или потолку.

Безопасность и стандарты

Изделие сертифицировано в соответствии с требованиями реестра промышленной продукции РФ (№1367\9\2023). Обладает лицензией Росатома №ЦО-12-101-13253, что подтверждает соответствие нормам безопасности для использования на ядерных и других опасных производствах. Покрытие горячим цинком соответствует ГОСТ 14771-76 и ISO 1461.

Преимущества

• Устойчивость к коррозии благодаря глубокому слою горячего цинка - срок службы до 30 лет в условиях повышенной влажности
• Чёткая геометрия с внутренним радиусом 150 мм снижает риск повреждения кабелей при прокладке
• Совместимость с широкой линейкой комплектующих OBO Bettermann - упрощает модульную сборку
• Поддержка лицензии Росатома - допущено к использованию на объектах с особыми требованиями к безопасности

Ограничения применения

• Не предназначен для вертикальных переходов - только для горизонтальных пересечений
• Требует внешнего крепления; не может работать как самостоятельный несущий элемент
• Не рекомендуется для открытого монтажа в местах постоянного воздействия химически активных паров (например, кислотных выбросов) - хотя цинк устойчив, длительный контакт с агрессивными веществами может снизить срок службы
• Запрещается использование с лотками другой высоты (например, 80 или 100 мм)

Примеры использования

• Пересечение кабельных трасс на конвейерной линии завода
• Обход трубопроводов и оборудования в распределительном пункте АЭС
• Соединение лотков в цехах с плотной коммуникационной сетью (металлообработка, пищевые производства)
• Монтаж в помещениях с высокой влажностью - холодильные камеры, насосные станции

Практические советы

• При проектировании учтите, что ширина 600 мм - это максимальная протяжённость одного плеча; суммарная нагрузка на перекрестье должна рассчитываться исходя из веса кабелей в обоих направлениях
• Для удобства монтажа используйте крепёж OBO Bettermann серии RK - он точно подгоняется по форме и материалу
• Проверьте посадочные места перед установкой: наличие деформаций или сколов на кромках недопустимо - они нарушают герметичность и прочность
• Если система будет эксплуатироваться в условиях вибраций - обязательно применяйте антивибрационные прокладки под основание секции
• Артикулы rk 660 ft и 7113609 - это один и тот же продукт; различаются только номера в каталогах поставщика
