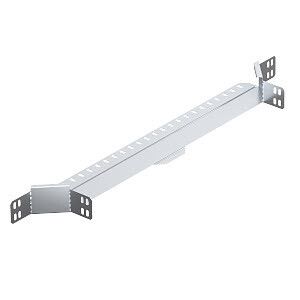

Соединение Т-образное/крестовое LKS RAA 650 FS RU 500 мм OBO Bettermann 6040260

Соединение Т-образное/крестовое для лотка LKS 500мм от OBO BETTERMANN - это элемент системы кабельных лотков, предназначенный для организации ответвлений и пересечений трасс в горизонтальной и вертикальной плоскости. Артикул 6040260 совместим с лотками серии LKS и обеспечивает надёжное механическое соединение без дополнительных креплений.

Назначение и область применения

Соединение Т-образное/крестовое для лотка LKS 500мм используется для формирования T-образных и крестовых узлов в системах кабельных лотков. Подходит для монтажа на прямых участках трасс, где требуется изменить направление кабельной сети - например, для подключения к вертикальному шахтному лотку или перехода между смежными рядами оборудования. Применяется в промышленных объектах: цехах, АЭС, подстанциях, транспортных терминалах, где требуются гибкие и долговечные решения для прокладки силовых и слаботочных кабелей.

Технические характеристики

• Тип изделия: T-образная секция
• Ширина: 500 мм - соответствует ширине лотков серии LKS, позволяет прокладывать крупногабаритные пучки кабелей
• Высота: 60 мм - определяет глубину канала, достаточную для безопасного изгиба кабелей и предотвращения перегрузки
• Материал: сталь - обеспечивает высокую механическую прочность и устойчивость к деформациям
• Покрытие: оцинкованное - защищает от коррозии в условиях повышенной влажности и агрессивной среды
• Исполнение: с интегрированным соединителем - не требует дополнительных болтов, хомутов или крепёжных деталей при сборке
• Рекомендованный проектный ассортимент: да - сертифицировано для использования в проектировании промышленных систем
• Реестр промышленной продукции РФ: 1367\22\2023 - подтверждён соответствие требованиям законодательства РФ
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023 - допущено применение на объектах атомной энергетики
• Тип: RAA 650 FS RU - внутренний код производителя, указывающий на спецификацию исполнения

Совместимость и монтаж

Соединение Т-образное/крестовое для лотка LKS 500мм совместимо исключительно с лотками серии LKS от OBO BETTERMANN. Интегрированный соединитель позволяет легко защёлкнуть элемент с боковой стороны основного лотка без инструментов - достаточно совместить кромки и плотно прижать до щелчка. Монтаж возможен как в горизонтальной, так и в вертикальной плоскости. Для фиксации всей системы рекомендуется использовать кронштейны и подвесы, соответствующие нагрузкам на лоток. Не применяйте с лотками других серий - даже при одинаковой ширине 500 мм форма и замковый механизм отличаются.

Безопасность и стандарты

Соединение Т-образное/крестовое для лотка LKS 500мм соответствует требованиям ГОСТ Р 50571 и нормативным документам по прокладке кабельных сетей на промышленных объектах. Наличие лицензии Росатома и записи в реестре промышленной продукции РФ подтверждает его использование на объектах с особыми требованиями к безопасности. Оцинкованное покрытие снижает риск возникновения электрохимической коррозии при контакте с другими металлическими элементами.

Преимущества

• Ускоряет монтаж - не нужны дополнительные крепления, все соединения выполняются методом “защёлкивание”
• Обеспечивает герметичность и целостность трассы - интегрированный дизайн минимизирует зазоры и точки входа пыли
• Поддерживает единый стандарт - совместимость с продукцией LKS гарантирует стабильность всей системы
• Увеличивает срок службы - оцинкованная сталь выдерживает длительную эксплуатацию в агрессивных средах
• Профессиональное одобрение - допущено к использованию на ядерных объектах, что говорит о высокой степени надёжности

Ограничения применения

• Не предназначен для наружной установки без защиты от прямого воздействия атмосферных осадков - хотя оцинкованное покрытие устойчиво, система не имеет IP-защиты
• Не рассчитано на механические удары или динамические нагрузки выше класса N2 - не используйте в местах с частыми вибрациями без дополнительной амортизации
• Запрещается применять с лотками других производителей - даже при совпадении ширины 500 мм
• Не подходит для прокладки взрывоопасных кабелей без согласования с проектной документацией - не является взрывозащищённым изделием

Примеры использования

• Переход от горизонтального лотка к вертикальному шахтному каналу в цехе АЭС
• Разветвление трассы кабелей управления на конвейерной линии с несколькими точками питания
• Формирование крестового узла в распределительном пункте для подключения кабелей от нескольких станций
• Модернизация существующих кабельных трасс в старых промышленных зданиях - благодаря модульности можно встраивать элемент без демонтажа всего участка

Практические советы

• Перед монтажом проверьте, чтобы края лотка были ровными - искривлённые кромки могут помешать защёлкиванию
• При установке в вертикальной плоскости обязательно закрепите лоток кронштейнами через каждые 1–1,5 метра - вес кабелей создаёт значительную нагрузку
• Не перегружайте канал более чем на 40% от объёма - это сохранит возможность будущего обслуживания и теплоотвод
• Для объектов с высокой влажностью или химическими выбросами дополнительно проверяйте состояние цинкового слоя раз в год
• Артикул 6040260 - единственный вариант T-соединения для лотка LKS 500 мм; другие артикулы из серии LKS имеют другую ширину или тип соединения
