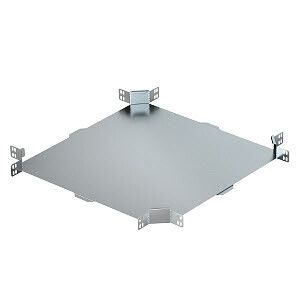

Секция для лотка LKS Х-образ. 100мм RK 610 FS RU OBO 6043652 Bettermann

Секция Х-образная для лотка LKS 100мм от OBO BETTERMANN - это ответвитель с встроенным соединителем, предназначенный для организации пересечений кабельных трасс в системах кабельных лотков LKS с высотой бортов 60 мм. Артикул rk 610 fs ru обеспечивает надёжное соединение на участках, где требуется распределить кабели в четырёх направлениях.

Назначение и область применения

Секция Х-образная для лотка LKS 100мм используется для создания горизонтальных пересечений кабельных путей в системах кабельного лотка LKS. Подходит для прокладки силовых, управляющих и слаботочных кабелей там, где необходимо изменить направление трассы - например, в местах перехода между рядами оборудования, в распределительных щитах или на технологических площадках.

Технические характеристики

• Тип изделия: Ответвитель X-образный
• Ширина: 100 мм - соответствует ширине лотка LKS, позволяет сохранить единый профиль трассы
• Высота: 60 мм - совпадает с высотой бортов лотков LKS, обеспечивает герметичное и прочное соединение
• Материал: Сталь - обеспечивает механическую прочность и долговечность
• Покрытие: Оцинкованное - защищает от коррозии в условиях повышенной влажности и агрессивной среды
• Исполнение: С встроенным интегрированным соединителем - исключает необходимость дополнительных болтовых соединений, снижает время монтажа
• Реестр промышленной продукции РФ: 1367\9\2023 - подтверждён соответствие требованиям российского законодательства
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023 - допущена к применению в объектах атомной энергетики и смежных отраслях

Совместимость и монтаж

Секция Х-образная для лотка LKS 100мм совместима со всеми моделями лотков LKS от OBO BETTERMANN с высотой бортов 60 мм. Монтаж выполняется без инструментов: элемент просто вставляется в торец основного лотка до фиксации встроенного соединителя. Соединение обеспечивает жёсткую и герметичную связь, предотвращая смещение и провисание кабелей. Для сборки системы достаточно выровнять уровни лотков и плотно состыковать секцию.

Безопасность и стандарты

Секция Х-образная для лотка LKS 100мм сертифицирована в соответствии с реестром промышленной продукции РФ (№1367\9\2023) и имеет лицензию Росатома, что подтверждает её безопасность и надёжность при использовании на критически важных объектах. Применение оцинкованной стали соответствует требованиям к электроустановкам в помещениях с повышенной влажностью и агрессивными условиями.

Преимущества

• Устраняет необходимость в дополнительных крепёжных элементах благодаря встроенному соединителю
• Обеспечивает целостность кабельной трассы без зазоров и перепадов, снижая риск повреждения изоляции
• Поддерживает унифицированную систему - все компоненты LKS взаимозаменяемы
• Оцинкованное покрытие увеличивает срок службы в условиях коррозионной активности
• Соответствует требованиям ядерной и тяжёлой промышленности

Ограничения применения

Не предназначен для вертикальных ответвлений или изменения высоты трассы. Не рекомендуется использовать в условиях постоянного воздействия открытого пламени, химически агрессивных жидкостей или температур выше +80 C. Не заменяет гибкие переходники для угловых поворотов - применяется только для прямых пересечений.

Примеры использования

• Пересечение трасс в цехах с многоуровневым оборудованием
• Распределение кабелей от одного шкафа к нескольким другим в одном уровне
• Системы автоматизации на заводах, где требуется минимизация числа соединителей
• Атомные станции, научные лаборатории, объекты гособороны - где требуются лицензированные решения

Практические советы

• Проверьте перед установкой, чтобы высота бортов лотка точно составляла 60 мм - иначе соединение будет неплотным
• При прокладке тяжёлых кабелей используйте дополнительные опоры рядом с секцией, чтобы избежать нагрузки на соединитель
• Не затягивайте соединители принудительно - они самофиксируются при правильном введении в лоток
• Для длительной эксплуатации в сырых помещениях проверяйте состояние цинкового покрытия каждые 2–3 года
• Артикул rk 610 fs ru и продукт OBO BETTERMANN LKS - это единственный набор, обеспечивающий гарантию совместимости и безопасности
