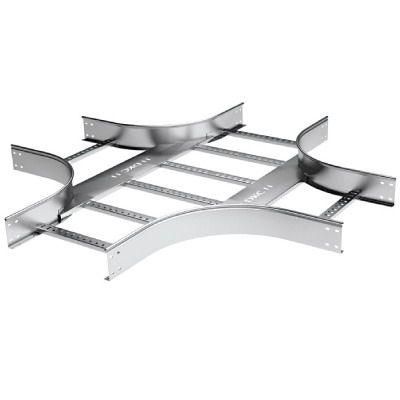

Ответвитель Х-образный 80х600 R-300 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа - LX8306K ДКС

Ответвитель Х-образный 80х600 R-300 от DKC (ДКС) в артикуле lx8306k предназначен для организации пересечений кабельных трасс на уровне, обеспечивая безопасную и упорядоченную прокладку проводов в системах с использованием перфорированного профиля. Этот ответвитель входит в серию L5 Combitech и поставляется с комплектом крепежа и соединительных пластин.

Назначение и область применения

Ответвитель Х-образный 80х600 R-300 используется для создания перекрестков в кабельных лотках из перфорированного профиля. Он позволяет одновременно направить кабели в четыре стороны - вперед, назад, влево и вправо - без перегибов и повреждений изоляции. Подходит для установки в промышленных объектах, цехах, распределительных щитах, автоматизированных линиях и на транспорте, где требуется гибкая организация кабельной сети.

Технические характеристики

• Тип изделия: Ответвитель X-образный
• Внутренний радиус изгиба: 300 мм - обеспечивает минимально допустимый радиус прокладки кабеля без повреждения
• Ширина: 600 мм - определяет размер плоскости пересечения
• Высота: 80 мм - высота бортов, защищающих кабели от выпадения
• Материал: Сталь - прочная основа, выдерживающая механические нагрузки
• Покрытие: Оцинковано по методу Сендзимира - антикоррозийное покрытие повышенной долговечности
• Тип ступени: Перфорированный профиль - совместим с лотками и фиксирующими элементами этой же системы
• Тип бокового профиля: Открытый - позволяет легко вводить/выводить кабели без демонтажа
• Цвет: Светло-серый - соответствует цветовой гамме серии L5 Combitech

Совместимость и монтаж

Ответвитель lx8306k совместим с перфорированными профилями серии L5 Combitech от DKC. Для монтажа используются входящие в комплект соединительные пластины и крепежные элементы. Установка выполняется путем фиксации ответвителя к двум пересекающимся участкам лотка - сверление отверстий не требуется. Каждый из четырех лучей имеет одинаковый внутренний радиус 300 мм, что гарантирует равномерное распределение напряжения на кабелях при изгибе. Монтаж возможен как горизонтально, так и вертикально.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и коррозионной стойкости для промышленного оборудования. Оцинкование по методу Сендзимира обеспечивает соответствие нормам DIN EN ISO 1461. Нет требований к электроизоляции - изделие не является изолирующим элементом и применяется исключительно как механический кабельный канал.

Преимущества

• Готовый комплект крепежа и пластин - экономит время на сборке
• Равномерный радиус 300 мм во всех направлениях - предотвращает перегибы кабелей
• Оцинкованное покрытие - устойчиво к влаге, химическим средам и механическому воздействию
• Открытые бока - позволяют легко добавлять или заменять кабели без разборки всей системы
• Единая цветовая и размерная система с серией L5 Combitech - упрощает масштабирование проекта

Ограничения применения

• Не предназначена для работы с силовыми кабелями выше 1000 В - не имеет изоляционных свойств
• Не рекомендуется использовать в условиях постоянного погружения в жидкость - хотя оцинковка защищает от влаги, она не герметична
• Максимальный внешний диаметр кабелей ограничен шириной и высотой профиля - не следует заполнять более чем на 40–50% площади сечения
• Не подходит для установки в зонах с частыми вибрациями без дополнительной фиксации

Примеры использования

• Пересечение трасс в цехе с конвейерной линией - кабели питания, управления и связи расходятся в четыре стороны
• Распределительный шкаф с множеством выходов - ответвитель служит точкой перехода между вертикальным и горизонтальным лотком
• Автоматизированный склад - кабели от датчиков, приводов и контроллеров собираются в одном месте через X-ответвитель
• Объекты ЖКХ - прокладка кабелей в подвальных помещениях с плотной сетью коммуникаций

Практические советы

• Учитывайте посадочные размеры: ширина 600 мм требует свободного места минимум 650 мм для удобного доступа при монтаже
• Проверьте совпадение шага перфорации на лотках - если он отличается, используйте адаптерные планки
• При большом количестве кабелей распределяйте их равномерно по всем четырем направлениям - это снижает риск перегрева
• Для длительной эксплуатации в сыром помещении проверяйте целостность цинкового слоя после монтажа - при повреждениях обработайте края противокоррозийным составом
• Артикул lx8306k можно заказывать в комплекте с другими элементами серии L5 Combitech - это гарантирует единый стиль и совместимость
