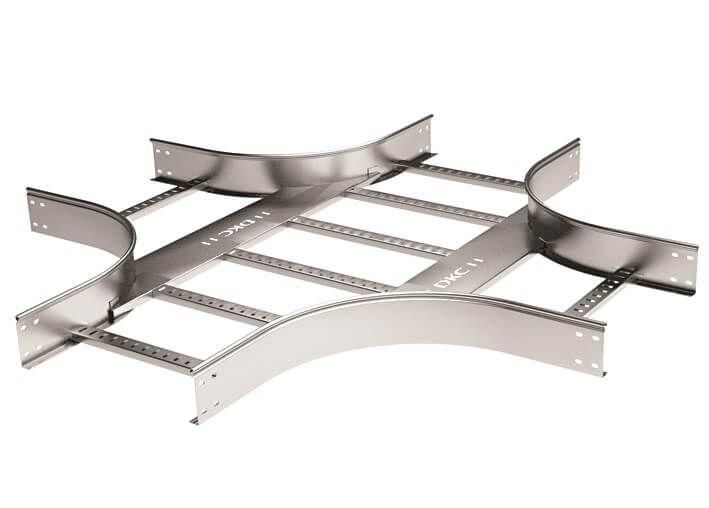

Ответвитель Х-образный 50х600 R300 лонжерон 1,5 мм крепежные элементы соединительные пластины - LIX5306K ДКС

Ответвитель Х-образный 50х600 R-300 от DKC (ДКС), артикул lix5306k, предназначен для организации горизонтальных пересечений кабельных трасс в лестничных лотках. Этот элемент обеспечивает плавный переход между двумя параллельными направлениями без нарушения целостности трассы, сохраняя доступ к кабелям и удобство обслуживания.

Назначение и область применения

Ответвитель Х-образный 50х600 R-300 используется для создания перекрестков кабельных трасс в одной горизонтальной плоскости. Подходит для систем, где необходимо развести кабели в двух взаимно перпендикулярных направлениях - например, при распределении питания или управления в цехах, серверных помещениях, энергообъектах и на транспорте. Применяется совместно с лестничными лотками шириной 600 мм и высотой 50 мм.

Технические характеристики

• Материал: сталь с оцинковкой горячим способом по методу Сендзимира - устойчивость к коррозии, долгий срок службы
• Размеры: ширина 600 мм, высота 50 мм, внутренний радиус изгиба 300 мм
• Толщина лонжерона: 1,5 мм - обеспечивает жесткость и нагрузочную способность
• Толщина поперечины: 1,0 мм - достаточна для передачи усилий при сборке
• Тип профиля: открытый, перфорированный - позволяет легко фиксировать кабели хомутиками и проводить визуальный контроль
• Цвет: светло-серый - соответствует цветовой гамме большинства металлических кабельных систем

Совместимость и монтаж

Ответвитель Х-образный 50х600 R-300 совместим с лестничными лотками серии L5 Combitech от DKC и другими аналогичными системами с такими же габаритами (600×50 мм). В комплект входят соединительные пластины и крепежные элементы - болты, гайки, шайбы - что исключает необходимость докупать дополнительные детали. Монтаж выполняется путем выравнивания кромок лотков и фиксации через перфорацию с помощью комплектных элементов. Учитывайте посадочные зоны: радиус 300 мм требует свободного пространства вокруг точки пересечения для правильной установки.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями к механической прочности и защите от коррозии, характерным для промышленных кабельных систем. Оцинковка по методу Сендзимира гарантирует соответствие ГОСТ 14918 и DIN EN ISO 1461, обеспечивая защиту даже в условиях повышенной влажности и агрессивной среды. Нет специфических требований к электробезопасности - продукт не является токоведущим элементом.

Преимущества

• Готовый комплект крепежа снижает время монтажа и минимизирует риск потери деталей
• Оцинковка по Сендзимиру - более равномерное и плотное покрытие, чем обычное холодное оцинкование
• Перфорация по всей поверхности позволяет гибко фиксировать кабели без сверления
• Жесткая конструкция с лонжероном 1,5 мм выдерживает значительные нагрузки от заполненных кабелей
• Светло-серый цвет не контрастирует с основной трассой, сохраняет эстетику системы

Ограничения применения

• Не предназначена для вертикальных пересечений - только для горизонтального уровня
• Не рекомендуется использовать в местах с постоянным воздействием открытого огня или температур выше +80 C
• Подходит только для лотков шириной 600 мм и высотой 50 мм - несовместим с другими размерами
• Не заменяет повороты или тройники - функция исключительно X-образного пересечения

Примеры использования

• Распределение силовых кабелей от главного стояка к нескольким станкам в цеху
• Обход существующих трубопроводов или колонн в серверной комнате
• Создание перекрестков в автоматизированной линии с множеством точек подключения
• Устройство маршрутов в многоквартирном доме при прокладке кабелей связи между этажами

Практические советы

• Перед монтажом проверьте, чтобы все участки лотка были выровнены по уровню - искривление может затруднить установку
• Используйте только комплектный крепеж - сторонние болты могут иметь неверную длину или шаг резьбы
• При заполнении кабелями не допускайте перегрузки - максимальная нагрузка рассчитана на стандартное заполнение до 70% объема
• При необходимости можно дополнительно закрепить ответвитель анкерами к полу или стене, особенно при больших массах кабелей
• Проверяйте наличие всех элементов комплекта сразу после получения - потеря хотя бы одной пластины усложнит сборку
