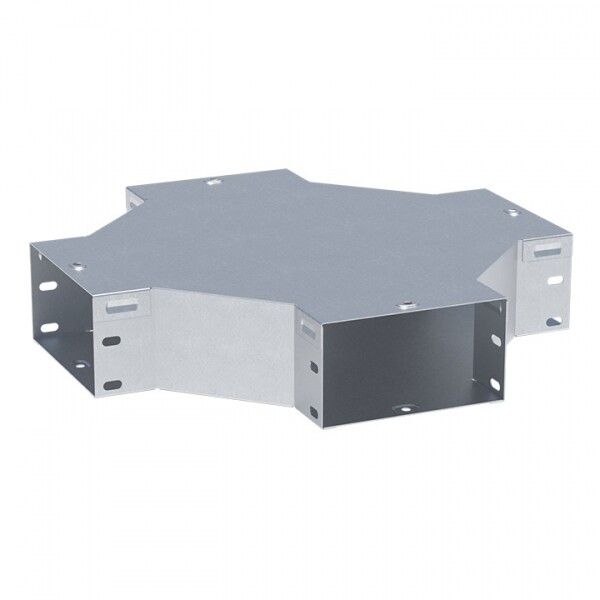

Ответвитель крест. 80х400-1,0мм | x8040008-1 EKF

Ответвитель крестовой EKF-Line x8040008-1 предназначен для создания ответвлений в кабельных трассах из металлических лотков системы EKF-Line. Он обеспечивает надёжное соединение четырёх направлений трассы на одной плоскости, сохраняя целостность проводки и удобство доступа к кабелям.

Назначение и область применения

Ответвитель крестовой EKF-Line x8040008-1 используется для организации переходов между кабельными лотками в четырёх направлениях: вперёд, назад, влево и вправо. Подходит для прокладки силовых и слаботочных кабелей в помещениях промышленных, офисных, жилых и общественных зданий. Применяется там, где требуется изменить направление трассы без использования нескольких угловых элементов - например, вблизи распределительных щитов, узлов оборудования или пересечений трубопроводов.

Технические характеристики

• Тип изделия: Ответвитель крестовой
• Тип конструкции: Горизонтальный тройник (четырёхстороннее ответвление)
• Размеры: высота 80 мм, ширина 400 мм - соответствует стандартным габаритам лотков EKF-Line
• Толщина материала: 1,0 мм - обеспечивает достаточную жёсткость при минимальном весе
• Материал: Сталь с цинковым покрытием - защищает от коррозии в условиях повышенной влажности
• Покрытие: Гальваническая оцинковка - равномерное антикоррозийное покрытие без свинца и хрома
• Цвет: Серый - совпадает с цветом остальных элементов системы EKF-Line
• Гарантийный срок: 36 месяцев
• Исполнение: Уже встроен соединительный элемент - не требует дополнительных болтов или клемм для фиксации с лотком

Совместимость и монтаж

Ответвитель крестовой EKF-Line x8040008-1 совместим исключительно с лотками серии EKF-Line той же высоты (80 мм). Соединение происходит путём плотного вставления боковых стенок ответвителя внутрь торцов лотков - без дополнительных крепёжных деталей. Монтаж выполняется после сборки основной трассы: достаточно выровнять четыре направления и зафиксировать их в одном уровне. Для усиления жесткости рекомендуется использовать подвесы или опоры под каждым участком трассы рядом с ответвителем.

Безопасность и стандарты

Элемент изготовлен в соответствии с требованиями к механической прочности и электроизоляционной безопасности для кабельных систем. Оцинкованная сталь не содержит токсичных веществ и соответствует нормам экологической безопасности при эксплуатации внутри помещений. Наличие сплошного покрытия снижает риск возникновения точечной коррозии даже при повреждении поверхности во время монтажа.

Преимущества

• Упрощает проектирование трасс - заменяет два последовательных тройника или уголка
• Не требует дополнительных крепёжных элементов благодаря встроенному соединительному механизму
• Обеспечивает герметичность стыков при правильной сборке - предотвращает попадание пыли и влаги в каналы
• Легко демонтируется при необходимости модификации трассы
• Поддерживает единый внешний вид всей системы EKF-Line

Ограничения применения

• Не предназначен для использования вне помещений - не имеет защиты IP и не рассчитан на воздействие осадков или прямого солнечного света
• Не допускается применение в средах с агрессивными химическими испарениями (например, в химических цехах без дополнительной защиты)
• Не подходит для нагрузок выше класса B (по ГОСТ Р 50571.15): максимальная масса кабелей должна соответствовать нагрузке на один метр лотка
• Запрещено использование в качестве несущего элемента - он лишь соединяет лотки, но не воспринимает вес всей трассы

Примеры использования

• Пересечение трасс в машинном зале завода - когда несколько кабельных линий должны пересекаться под прямым углом
• Распределение сигналов от одного шкафа управления к нескольким устройствам по разным сторонам помещения
• Монтаж кабельных трасс в многоэтажных административных зданиях - для вывода слаботочных сетей через этажные перекрытия
• Обустройство кабельных каналов в учебных корпусах и больницах - где важно минимизировать количество стыков и упростить обслуживание

Практические советы

• Перед установкой проверьте, что все лотки имеют одинаковый шаг перфорации - иначе возможны перекосы при сборке
• Если трасса будет нагружена тяжёлыми кабелями, дополнительно закрепите ответвитель крестовой EKF-Line x8040008-1 к полу или стене с помощью подвесов
• При использовании крышек убедитесь, что они легко открываются - ответвитель не препятствует их установке
• Не используйте этот элемент вместо поворотного уголка - он не предназначен для изменения угла трассы, только для пересечения прямоугольных направлений
• При заказе комплекта учтите, что для полноценной работы нужны также прямые участки лотков длиной не менее 200 мм перед и после ответвителя
