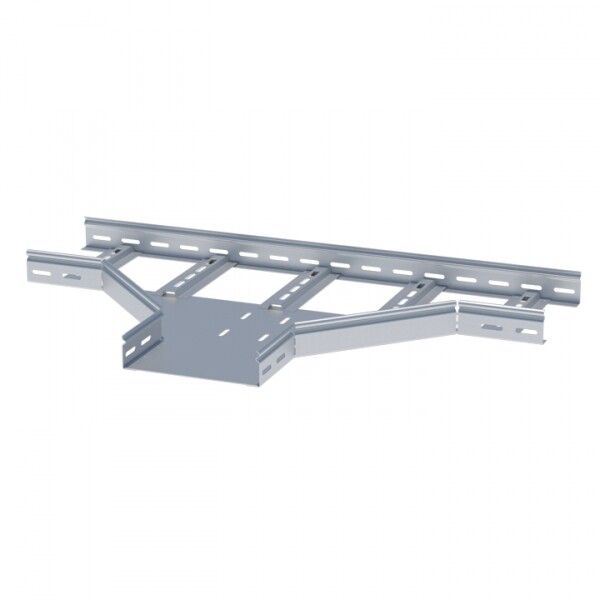

Ответвитель T-образ. лестничный 50х200мм | tlt50200 EKF

Ответвитель Т-образный лестничный 50х200мм от EKF - элемент кабельной трассы для создания перпендикулярных ответвлений на лестничных лотках. Артикул tlt50200 совместим с лотками шириной 200 мм и высотой 50 мм, обеспечивает надёжное соединение и упрощает прокладку кабелей в промышленных и коммерческих объектах.

Назначение и область применения

Ответвитель Т-образный лестничный 50х200мм предназначен для организации вертикальных ответвлений кабельной трассы из лестничных лотков. Применяется там, где требуется изменить направление трассы под углом 90° - например, при переходе с горизонтального участка на вертикальный, или при выводе кабелей к оборудованию сбоку. Подходит для установки в цехах, распределительных пунктах, офисных зданиях, на транспорте и других местах с большой плотностью кабелей.

Технические характеристики

• Тип: T-образный ответвитель для лестничных лотков
• Размеры лотка: ширина 200 мм, высота 50 мм
• Внутренний радиус изгиба: 300 мм - обеспечивает безопасный изгиб кабелей без повреждения изоляции
• Материал: сталь с цинковым покрытием - защищает от коррозии, сохраняет прочность в условиях повышенной влажности
• Толщина стенки: 1,2 мм - гарантирует жёсткую конструкцию при нагрузке
• Тип ступени: перфорированный профиль - позволяет легко фиксировать кабели хомутиками или креплениями
• Тип бокового профиля: открытый - упрощает доступ к кабелям при обслуживании
• Исполнение: с соединительным разъёмом в комплекте - исключает необходимость докупать дополнительные детали для стыковки
• Симметричное исполнение: да - можно использовать как слева, так и справа без изменения ориентации
• Цвет: светло-серый - соответствует цветовой гамме лотков EKF-Line
• Гарантийный срок: 36 месяцев

Совместимость и монтаж

Ответвитель Т-образный лестничный 50х200мм совместим с лестничными лотками EKF-Line того же размера (200×50 мм). Монтаж выполняется путём стыковки с основным лотком через предустановленный соединительный разъём - достаточно выровнять кромки и закрепить болтами. Открытые боковые профили позволяют провести кабели до места выхода без демонтажа. Для герметизации и защиты от внешних воздействий крышка продается отдельно - её необходимо заказывать дополнительно, если требуется закрытая трасса.

Преимущества

• Ускоренный монтаж благодаря готовому соединительному разъёму - не требует сварки или дополнительных крепёжных элементов
• Высокая механическая прочность - выдерживает значительную массу кабелей и внешние нагрузки
• Легкий доступ к кабелям - открытый профиль и перфорация упрощают проверку, замену и добавление проводов
• Защита от коррозии - цинковое покрытие увеличивает срок службы даже в помещениях с высокой влажностью
• Симметричная форма - одинаково удобен для правых и левых ответвлений, снижает количество типов запасных частей на складе

Ограничения применения

• Не предназначен для наружной установки без дополнительной крышки - открытый профиль не обеспечивает IP-защиту
• Требуется использование крышек для закрытой трассы - они продаются отдельно, не входят в комплект
• Подходит только для лотков шириной 200 мм и высотой 50 мм - несовместим с другими размерами
• Не рекомендован для использования в средах с агрессивными химическими веществами - цинковое покрытие имеет ограниченную устойчивость к кислотам и щелочам

Примеры использования

• Отвод кабелей от главной трассы к пульту управления на станке
• Переход с горизонтальной линии кабельного канала к вертикальному стояку в многоквартирном доме
• Разветвление питания к группе освещения в производственном корпусе
• Обустройство кабельной трассы в распределительной комнате с множеством входящих/исходящих линий

Практические советы

• При планировании трассы учтите внутренний радиус 300 мм - не допускайте более острых изгибов кабелей внутри ответвителя
• Заказывайте крышки отдельно, если нужна полная герметизация - особенно в сырых или пыльных помещениях
• Проверьте соответствие толщины лотка: ответвитель tlt50200 рассчитан именно на 50 мм высоты - другие размеры не подойдут
• При использовании в системах с большим числом кабелей - равномерно распределяйте нагрузку по всей длине ответвителя, чтобы избежать деформации
• Артикул tlt50200 - часть серии EKF-Line; все элементы этой серии имеют единый дизайн и совместимы между собой
