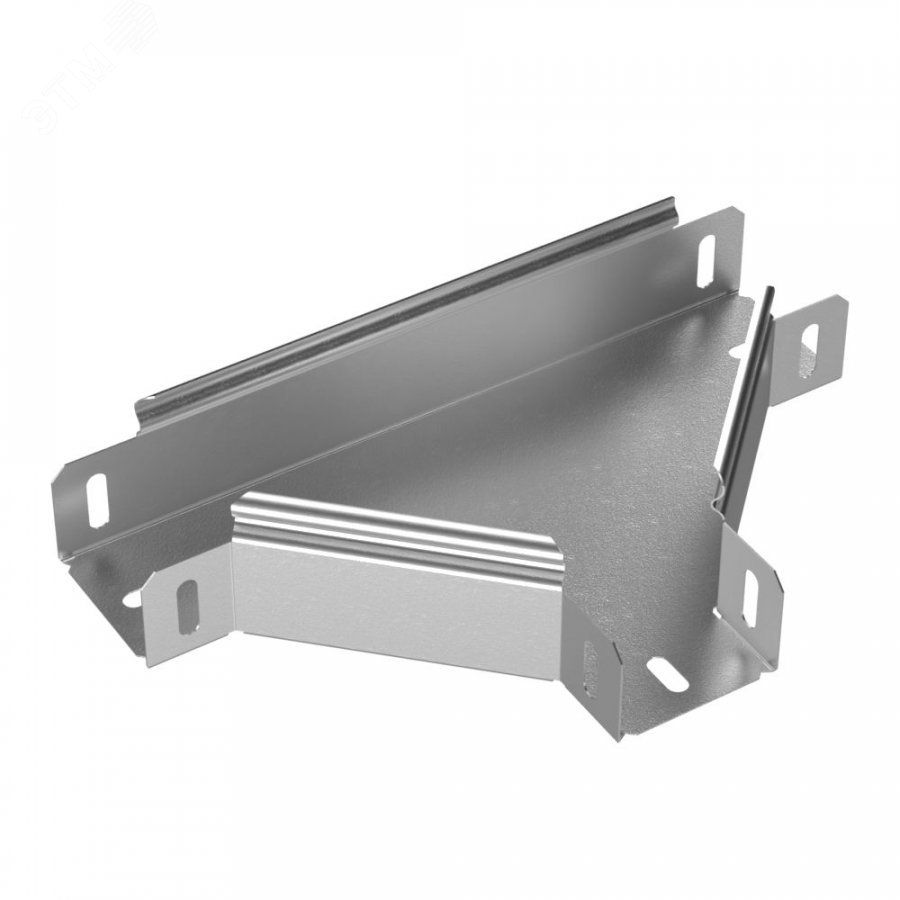

Ответвитель для лотка Т-образ. 50х50 Стандарт HDZ Промрукав PR16.1567 Строитель

Тройник Т-образный горячеоцинкованный сталь 50x50 мм, серия Промрукав - это элемент системы кабельной проводки, предназначенный для создания горизонтальных ответвлений в кабельных трассах из лотков серии «Стандарт». Бренд ПРОМРУКАВ обеспечивает совместимость этого изделия с другими компонентами серии, а артикул pr16.1567 позволяет точно идентифицировать продукт при закупках.

Назначение и область применения

Тройник Т-образный горячеоцинкованный сталь 50x50 мм, серия Промрукав используется для разветвления кабельных трасс в горизонтальной плоскости. Подходит для соединения как перфорированных, так и глухих лотков серии «Стандарт». Применяется в системах прокладки кабелей на объектах промышленного, коммерческого и инфраструктурного назначения - например, на заводах, в складских комплексах, на открытых площадках, в туннелях и других зонах с высокими требованиями к долговечности.

Технические характеристики

• Тип изделия: Т-образный ответвитель
• Материал: сталь оцинкованная
• Покрытие: горячий цинк (соответствует ГОСТ 9.307)
• Внутренний радиус: 75 мм - обеспечивает безопасный изгиб кабелей без повреждения изоляции
• Высота и ширина: 50×50 мм - соответствуют габаритам лотков серии «Стандарт»
• Исполнение: без соединительного разъема - требует фиксации болтами или другим способом
• Конструктивное исполнение: горизонтальный тройник - ответвление происходит параллельно основному направлению трассы
• Исполнение для больших расстояний: да - поддерживает установку с увеличенными пролётами без деформаций
• Огнестойкость: да - сохраняет целостность при воздействии температур, характерных для пожара
• Цвет: серый - устойчивый к выцветанию внешний вид

Совместимость и монтаж

Тройник Т-образный горячеоцинкованный сталь 50x50 мм, серия Промрукав совместим исключительно с лотками серии «Стандарт» от бренда ПРОМРУКАВ. Для сборки требуется использовать болты, хомуты или другие крепёжные элементы, не входящие в комплект. Монтаж выполняется на несущую конструкцию - опора должна выдерживать вес заполненного лотка. Установка возможна как вертикально, так и горизонтально, но сам тройник проектировался для горизонтального ответвления. Крышка в комплект не входит - её необходимо приобрести отдельно, если требуется герметизация.

Безопасность и стандарты

Покрытие выполнено методом горячего цинкования по ГОСТ 9.307 - обеспечивает длительную защиту от коррозии даже в агрессивных средах. Огнестойкость изделия подтверждает его соответствие требованиям безопасности при возгораниях. Серия Промрукав прошла проверки на механическую прочность и термическую стабильность, что делает тройник надёжным решением для промышленных условий.

Преимущества

• Защита от коррозии благодаря горячему цинку - срок службы до 25 лет в условиях повышенной влажности
• Поддержка больших пролётов - снижает количество опор и упрощает монтаж
• Совместимость с широким спектром лотков серии «Стандарт» - возможность модульной сборки
• Огнестойкость - повышает уровень пожарной безопасности объекта
• Жёсткая конструкция - не деформируется под нагрузкой от кабелей

Ограничения применения

• Не предназначен для вертикальных ответвлений - использование в этом режиме может нарушить равномерность распределения нагрузки
• Не имеет встроенных креплений - требует дополнительных расходных материалов (болты, гайки, шайбы)
• Не обеспечивает герметичность - для защиты от пыли и влаги нужна крышка и/или уплотнители
• Не совместим с лотками других серий или брендов - несмотря на одинаковые габариты, отличается формой крепёжных отверстий

Примеры использования

• На производстве: разветвление трассы кабелей управления к станкам от главного лотка вдоль конвейера
• На складе: организация ответвления к освещению и датчикам от основной трассы вдоль стеллажей
• На открытом воздухе: прокладка силовых кабелей вдоль забора или ограждения с выходом к светильникам
• В туннелях и подземных переходах: распределение кабелей связи и сигнализации по нескольким направлениям

Практические советы

• Перед монтажом проверьте внутренний радиус 75 мм - он должен позволять свободно проходить всем используемым кабелям, особенно с жёсткой изоляцией
• Для длинных участков трассы используйте дополнительные опоры - даже при «исполнении для больших расстояний» максимальный прогиб зависит от массы кабелей
• Обязательно приобретите крышку серии «Стандарт» - без неё система не защищена от попадания воды, пыли и сторонних предметов
• Не применяйте этот тройник в качестве углового переходника - он не рассчитан на изменение направления под углом 90°
• При работе в агрессивных средах (например, химических производствах) регулярно проверяйте состояние цинкового слоя - хотя он устойчив, механические повреждения могут ослабить защиту
