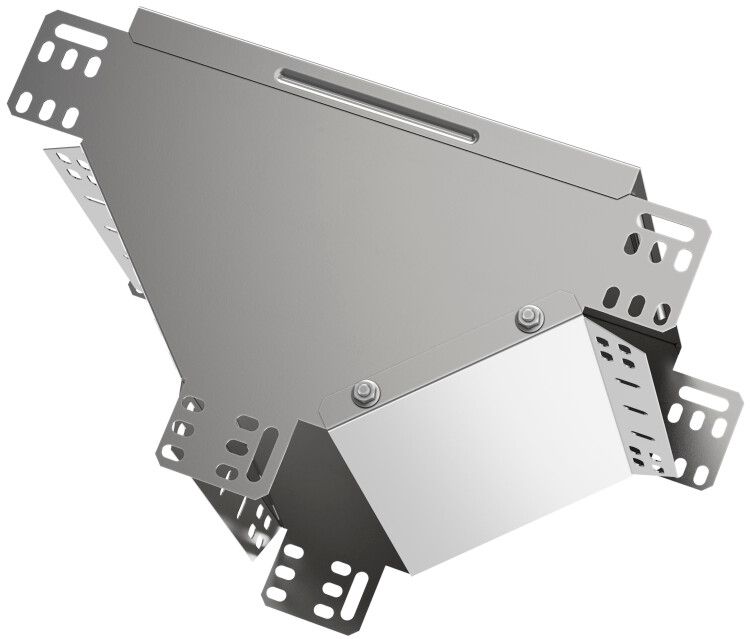

Ответвитель Т-образный ESCA вертикальный вниз 100х100 мм IEK (ИЭК) CLM50D-OVN-100-100

Ответвитель Т-образный вертикальный вниз 100х100 от IEK (ИЭК), артикул clm50d-ovn-100-100, обеспечивает надёжный переход кабельной трассы вниз без нарушения горизонтального направления лотка. Продукт из серий ESCA подходит для прокладки силовых и управляющих кабелей в промышленных условиях.

Назначение и область применения

Ответвитель Т-образный вертикальный вниз 100х100 используется для создания Т-образного ответвления кабельной трассы в нижнем направлении. Он позволяет сохранить целостность основного лотка, не меняя его горизонтальное положение, и организовать спуск кабелей к оборудованию ниже - например, к станкам, распределительным щитам или автоматике. Подходит для установки внутри помещений и в защищённых зонах на объектах промышленной автоматизации, энергетики, транспорта и логистики.

Технические характеристики

• Тип изделия: T-образный отвод с вертикальным опусканием вниз
• Габаритные размеры: 100×100×392 мм (ширина × высота × длина)
• Высота боковой стенки: 100 мм
• Материал: сталь с покрытием
• Толщина металла: 0,8 мм
• Покрытие: оцинковано по методу Сендзимира (слой цинка ≥10 мкм)
• Цвет: серый
• Срок службы: до 20 лет при соблюдении условий эксплуатации
• Тип соединения: болтовое - фиксируется к основному лотку с помощью болтов и гаек
• Комплектация: включает крышку для закрытия верхней части ответвителя

Совместимость и монтаж

Ответвитель Т-образный вертикальный вниз 100х100 совместим с лотками серии ESCA от IEK того же размера - 100×100 мм. Для монтажа требуется предварительно смонтировать основной лоток, затем прикрепить ответвитель болтами через отверстия в боковых стенках. Крышка устанавливается сверху после прокладки кабелей. Убедитесь, что посадочные поверхности чистые и не деформированы. Не используйте инструменты с острыми кромками - они повредят цинковое покрытие.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и коррозионной стойкости для промышленных кабельных систем. Метод оцинкования Сендзимира гарантирует долговечную защиту от коррозии даже в средах с повышенной влажностью. Ответвитель не предназначен для работы во взрывоопасных зонах или при температуре выше +40 C.

Преимущества

• Устойчивость к коррозии благодаря глубокому цинковому слою - срок службы до 20 лет
• Простой и быстрый монтаж без необходимости резки или сварки
• Закрытая форма с крышкой снижает риск попадания пыли и влаги внутрь трассы
• Совместимость с другими элементами серии ESCA - легко формируется полноценная система
• Не требует специальных инструментов для сборки - достаточно обычного набора гаечных ключей

Ограничения применения

• Не предназначена для наружной установки без защиты от осадков и прямых солнечных лучей
• Не рекомендуется использовать в агрессивных химических средах (например, рядом с кислотными или щелочными испарениями)
• Толщина стенки 0,8 мм ограничивает применение в местах с высокой механической нагрузкой - не допускается шагание или опирание оборудования на корпус
• Подходит только для кабелей, умещающихся в лотке 100×100 мм - перегрузка запрещена

Примеры использования

• Спуск кабелей от потолочного лотка к станкам на полу в цехе
• Переход от горизонтальной трассы к распределительному щиту, установленному на уровне пола
• Обеспечение доступа к кабелям для обслуживания оборудования в подземных камерах
• Формирование ответвлений в системах автоматизации конвейеров

Практические советы

• Перед монтажом проверьте, чтобы все отверстия для болтов были выровнены - искривление может затруднить сборку
• При использовании в помещениях с высокой влажностью дополнительно контролируйте герметичность крышки
• Не забудьте оставить свободное место вокруг ответвителя - минимум 10–15 см для удобства прокладки и обслуживания кабелей
• При замене старого участка трассы - новый ответвитель Т-образный вертикальный вниз 100х100 от IEK можно установить вместо аналогичного элемента другой марки, если габариты совпадают
• Храните изделие в сухом месте - длительное воздействие влаги перед монтажом может вызвать образование белого налёта на цинке, который не влияет на работоспособность, но требует протирки
