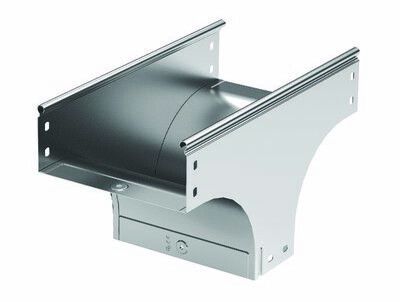

Ответвитель TD Т-образный вертикальный осн.100 H100 в комплекте с крепежными элементами и соединительными пластинами, не | 37112K DKC ДКС

Ответвитель Т-образный вертикальный основание 100 H100 в комплекте с крепежными элементами и соединительными пластинами от DKC (ДКС), артикул 37112k, предназначен для создания вертикальных ответвлений в кабельных трассах. Этот элемент позволяет изменить направление трассы на 90°, сохраняя целостность кабелей и упрощая сборку системы S5 Combitech.

Назначение и область применения

Ответвитель Т-образный вертикальный основание 100 H100 в комплекте с крепежными элементами и соединительными пластинами используется для формирования Т-образных переходов в кабельных лотках. Он позволяет выводить кабели вверх или вниз от горизонтальной трассы, что особенно удобно при прокладке в цехах, серверных помещениях, распределительных щитах и на объектах с плотным расположением оборудования. Подходит для систем, где требуется частая модификация трассы или доступ к кабелям для обслуживания.

Технические характеристики

• Тип изделия: Т-образный ответвитель
• Ширина лотка: 100 мм
• Высота боковой стенки: 100 мм
• Материал: сталь оцинкованная
• Покрытие: оцинковано по методу Сендзимира
• Цвет: серый
• Исполнение: широкодиапазонное - совместим с другими элементами S5 Combitech
• Защита при использовании с крышкой: IP44 (защита от брызг воды и пыли)

Совместимость и монтаж

Ответвитель Т-образный вертикальный основание 100 H100 в комплекте с крепежными элементами и соединительными пластинами полностью совместим с лотками серии S5 Combitech от DKC. Установка происходит без дополнительного сверления: соединительные пластины фиксируются самонарезающими болтами, входящими в комплект. Монтаж выполняется в три этапа:

1. Установите ответвитель на участок лотка, где нужен поворот.
2. Закрепите его с помощью приложенных болтов и пластин - они рассчитаны на точную посадку по профилю.
3. Подключите смежные секции лотка - зазор между элементами не должен превышать 2–3 мм.

Не требует специальных инструментов - достаточно отвертки и ключа на 8 мм. Крышка крепится на защелках и легко снимается для осмотра кабелей.

Безопасность и стандарты

Ответвитель соответствует требованиям к механической прочности и электроизоляционной безопасности для кабельных систем. При использовании с крышкой достигается класс защиты IP44 - достаточен для помещений с повышенной влажностью, но не предназначен для открытых площадок или постоянного контакта с водой. Материал - оцинкованная сталь по методу Сендзимира - обеспечивает долговечность даже в условиях агрессивной среды.

Преимущества

• Все крепежные элементы и соединительные пластины включены в комплект - не нужно докупать ничего дополнительно.
• Оцинковка по методу Сендзимира гарантирует равномерное покрытие и устойчивость к коррозии.
• Плавный радиус изгиба снижает риск перегиба кабелей при протяжке.
• Легкий доступ к кабелям после снятия крышки - удобно для диагностики и замены проводов.
• Совместимость с рекомендованным проектным ассортиментом S5 Combitech упрощает проектирование и закупку.

Ограничения применения

• Не предназначена для установки вне помещений без дополнительной герметизации - IP44 недостаточно для улицы или сырых подвалов с постоянным затоплением.
• Не поддерживает нагрузку выше 100 кг/м² - не используйте для массивных жестких кабелей или тросов без опорных элементов.
• Не совместим с лотками других серий, кроме S5 Combitech - проверьте ширину и профиль перед заказом.
• При монтаже вблизи источников тепла (>60C) возможна потеря антикоррозийных свойств - учитывайте температурный режим рабочей зоны.

Примеры использования

• Переход от горизонтального лотка к вертикальному каналу в серверной комнате для подключения к стойкам.
• Разводка силовых кабелей от главной трассы к станкам на производстве.
• Обход препятствий (трубопроводы, воздуховоды) в промышленных корпусах.
• Создание ответвлений к датчикам, выключателям и другим устройствам в автоматизированных системах.

Практические советы

• При прокладке кабелей через ответвитель не допускайте перегибов - минимальный радиус изгиба должен быть не менее 6× диаметра кабеля.
• Проверяйте соответствие ширины лотка (100 мм) - использование с более узкими или широкими элементами вызывает люфт и снижает надежность крепления.
• Если система будет работать в условиях запыленности, всегда устанавливайте крышку - она увеличивает срок службы кабелей и уменьшает потребность в обслуживании.
• Для длинных трасс с несколькими ответвителями составьте схему заранее - комплектация 37112k позволяет точно спрогнозировать количество крепежа и исключить задержки на монтаже.
• Артикул 37112k - единственный вариант этого типа в серии S5 Combitech; аналоги от других брендов имеют другие размеры и несовместимы.
