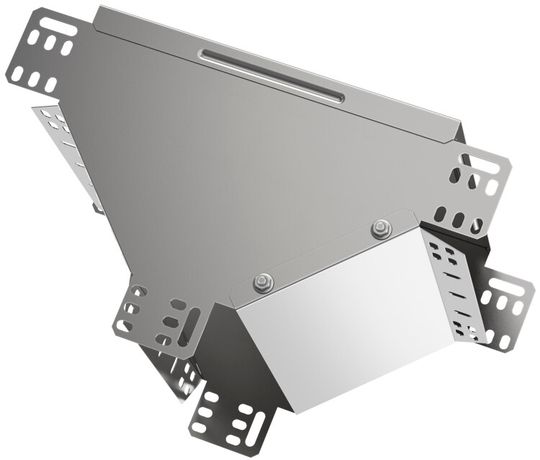

Ответвитель Т-образный ESCA вертикальный вниз 50х200 IEK (ИЭК) CLM50D-OVN-050-200

Ответвитель Т-образный вертикальный вниз 50х200мм от IEK (ИЭК), артикул clm50d-ovn-050-200, предназначен для организации вертикального спуска кабельной трассы в системах кабельных лотков без изменения горизонтального направления основного канала. Продукт из серии ESCA подходит для прокладки силовых и управляющих кабелей в промышленных условиях.

Назначение и область применения

Ответвитель Т-образный вертикальный вниз 50х200мм используется для создания ответвления кабельной трассы вниз под углом 90°, сохраняя при этом прямолинейную траекторию основного лотка. Подходит для установки на горизонтальных участках кабельных лотков в помещениях с высокой нагрузкой на проводку - например, на заводах, в распределительных пунктах, на объектах ЖКХ и энергетике. Устройство позволяет организовать вывод кабелей к оборудованию, расположенном ниже уровня основного лотка, без необходимости резки или перепрофилирования профиля.

Технические характеристики

• Тип изделия: T-образный отвод с вертикальным спуском вниз
• Размеры: 200×200×50 мм (длина × ширина × высота боковой стенки)
• Толщина материала: 0,8 мм
• Материал: сталь с оцинкованным покрытием методом Сендзимира
• Защитный слой цинка: не менее 10 мкм
• Цвет: серый
• Срок службы: до 20 лет при соблюдении условий эксплуатации
• Тип соединения: болтовое - фиксируется к основному лотку с помощью болтов и гаек
• Комплектация: включает крышку для закрытия вертикального отвода

Совместимость и монтаж

Ответвитель Т-образный вертикальный вниз 50х200мм совместим с лотками серии ESCA от IEK, имеющими аналогичные габариты (200×200 мм). Для монтажа требуется предварительно смонтировать основной лоток, затем вырезать в нем отверстие соответствующих размеров (200×200 мм) и зафиксировать ответвитель болтами через предварительно подготовленные отверстия. Крышка крепится поверх вертикального отвода с помощью замков или саморезов - обеспечивает герметичность и безопасность доступа к кабелям. Болтовое соединение позволяет легко демонтировать устройство при обслуживании.

Безопасность и стандарты

Изделие выполнено из оцинкованной стали, что исключает риск коррозии в средах с повышенной влажностью. Метод цинкования Сендзимира гарантирует равномерное и прочное покрытие, соответствует требованиям ГОСТ 14918 и ISO 1461. Ответвитель не содержит острых кромок, снижает риск повреждения изоляции кабелей при прокладке. Напряжение и ток не регламентируются - изделие является элементом кабельной системы, а не коммутирующим устройством.

Преимущества

• Устойчивость к коррозии благодаря глубокому оцинкованию - подходит для помещений с агрессивной средой
• Жесткая конструкция из стали 0,8 мм обеспечивает долговечность даже при механических нагрузках
• Крышка в комплекте - экономит время на поиск отдельных элементов защиты
• Простая установка без сварки - монтаж выполняется обычными инструментами
• Совместимость с продукцией серии ESCA - возможность сборки единой системы без адаптеров

Ограничения применения

• Не предназначена для использования вне помещений без дополнительной защиты от осадков - хотя материал устойчив к коррозии, открытые условия требуют дополнительного кожуха
• Не рекомендуется применять в местах с постоянным воздействием химически активных паров (например, кислотных или щелочных) - оцинкованная сталь имеет ограниченную устойчивость к таким средам
• Подходит только для лотков с внутренними размерами 200×200 мм; несовместим с другими типоразмерами
• Не рассчитана на прокладку кабелей с внешним диаметром более 80% от свободного сечения - необходимо соблюдать заполнение лотка согласно нормам ПУЭ

Примеры использования

• Спуск кабелей от потолочного лотка к нижнему уровню оборудования: частотным преобразователям, пультам управления, насосам
• Обход препятствий в производственных зонах - например, когда трубопроводы или рамы мешают прямому маршруту
• Создание точек подключения кабелей к станкам, конвейерам, автоматическим линиям
• Модернизация существующих кабельных систем - быстрая добавка нового ответвления без переделки всей трассы

Практические советы

• Перед монтажом проверьте, чтобы отверстие в основном лотке точно соответствовало габаритам 200×200 мм - малейшее несоответствие затруднит плотное прилегание
• Используйте болты M6 или M8 с гроверами - они надежнее фиксируют ответвитель при вибрациях
• При прокладке большого количества кабелей в вертикальный отвод следите, чтобы суммарный диаметр не превышал 100–120 мм - иначе возникнет трудность с закрыванием крышки
• При использовании в сырых помещениях дополнительно обработайте места крепления антикоррозийной смазкой
• Ответвитель Т-образный вертикальный вниз 50х200мм от IEK можно использовать в составе уже собранной системы - он не требует специальной подготовки базового лотка
