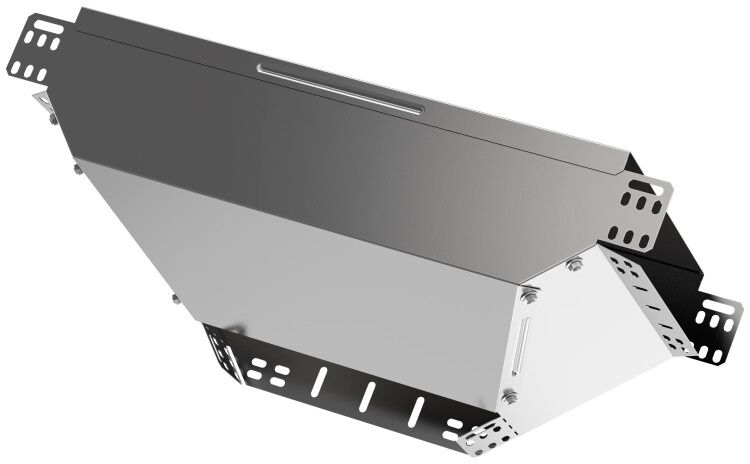

Ответвитель Т-образный ESCA 100x100, вертикальный вниз боковой IEK (ИЭК) CLM50D-OVNB-100-100

Ответвитель Т-образный вертикальный вниз боковой 100х100 от IEK (ИЭК), артикул clm50d-ovnb-100-100, предназначен для изменения направления кабельной трассы на 90° вниз, обеспечивая надёжное ответвление в системах кабельных лотков. Продукт из серии ESCA создан для промышленного монтажа в условиях повышенной влажности и механических нагрузок.

Назначение и область применения

Ответвитель Т-образный вертикальный вниз боковой 100х100 используется для организации Т-образного перехода кабельной трассы: основной лоток продолжается горизонтально, а ответвление опускается вертикально вниз. Подходит для прокладки силовых и управляющих кабелей в промышленных объектах - на заводах, в распределительных пунктах, на транспорте и в энергообъектах. Устанавливается в составе системы кабельных лотков IEK серии ESCA.

Технические характеристики

• Тип изделия: T-образный отвод с вертикальным ответвлением вниз
• Размеры: 100×100×100 мм (ширина × глубина × высота ответвления)
• Высота боковой стенки: 100 мм
• Материал: сталь с покрытием
• Толщина металла: 0,8 мм
• Покрытие: оцинковано по методу Сендзимира - равномерный слой цинка не менее 10 мкм
• Тип соединения: болтовое - фиксируется саморезами или болтами к смежным элементам лотка
• Цвет: серый
• Срок службы: до 20 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Ответвитель Т-образный вертикальный вниз боковой 100х100 совместим с лотками серии ESCA от IEK того же размера - 100×100 мм. Монтируется на прямых участках лотка с помощью болтового соединения. Крышка в комплекте позволяет закрывать кабели после прокладки, защищая их от внешнего воздействия. Для установки требуется доступ к боковой поверхности лотка; не рекомендуется использовать в местах с ограниченным пространством для затяжки болтов.

Безопасность и стандарты

Изделие соответствует требованиям к прочности и коррозионной стойкости для промышленных кабельных систем. Оцинкование по методу Сендзимира обеспечивает долговечную защиту от ржавчины даже в агрессивных средах. Соответствие нормам ГОСТ Р 50571 и IEC 61439 подтверждено испытаниями производителя.

Преимущества

• Устойчивость к коррозии благодаря качественному цинкованию - особенно важно во влажных помещениях и на открытых площадках
• Жесткая конструкция из стали 0,8 мм выдерживает механические нагрузки от кабелей и внешних воздействий
• Болтовое соединение позволяет легко демонтировать и переустанавливать элемент без повреждений
• Крышка в комплекте исключает необходимость докупать дополнительные элементы
• Серый цвет не требует окраски и хорошо сочетается с другими элементами серии ESCA

Ограничения применения

• Не предназначена для использования в качестве несущего элемента - не выдерживает вес свыше 50 кг на одном участке без дополнительной подвески
• Не рекомендуется применять в зонах с постоянными ударными нагрузками или вибрацией выше допустимых значений
• Подходит только для кабелей, помещаемых в лоток 100×100 мм - несовместим с более крупными или меньшими размерами
• Запрещён монтаж в взрывоопасных зонах без дополнительной защиты

Примеры использования

• Переход с горизонтального лотка на вертикальный шахтный канал в производственном корпусе
• Отвод питания к станкам, расположенным ниже уровня основного кабельного маршрута
• Обеспечение доступа к нижним уровнем управления в щитовых помещениях
• Прокладка кабелей от потолочного лотка к оборудованию на полу

Практические советы

• При монтаже проверьте точность совпадения отверстий с соседними элементами - ошибка в положении может потребовать доработки
• Используйте антивибрационные прокладки между ответвителем и лотком, если система работает в условиях вибрации
• После сборки обязательно закройте крышку - это предотвращает попадание пыли, воды и сторонних предметов
• При замене старого элемента - убедитесь, что новый имеет те же габариты и тип соединения (болтовое); не используйте вместо него другие модели, даже если они кажутся аналогичными
• Для длительной эксплуатации в агрессивной среде периодически осматривайте место соединения на наличие следов коррозии - даже оцинкованная сталь требует контроля
