Ответвитель Т-образный вертикальный вниз боковой 50х150 IEK - CLM50D-OVNB-050-150

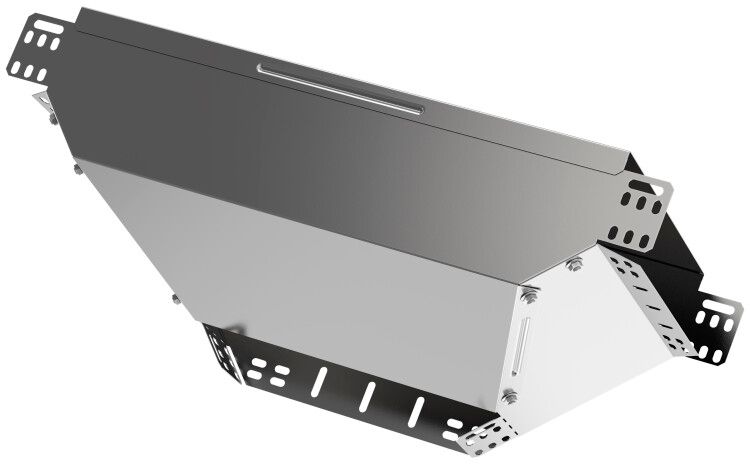

Ответвитель Т-образный вертикальный вниз боковой 50х150 от IEK (ИЭК), артикул clm50d-ovnb-050-150, предназначен для изменения направления кабельной трассы на 90° вниз, обеспечивая организацию Т-образного ответвления в лотках системы ESCA. Подходит для монтажа в промышленных и коммерческих объектах с высокими требованиями к долговечности.

Назначение и область применения

Ответвитель Т-образный вертикальный вниз боковой 50х150 используется для создания вертикального спуска кабельной трассы от основного горизонтального лотка. Применяется там, где требуется вывести кабели вниз - например, к оборудованию, шкафам управления или нижним уровням распределительных систем. Устройство совместимо с лотками системы ESCA от IEK и предназначено для постоянной эксплуатации в закрытых помещениях и защищённых зонах.

Технические характеристики

• Тип изделия: T-образный отвод с вертикальным опусканием
• Высота боковой стенки: 50 мм
• Габаритные размеры: 150×150×50 мм (длина × ширина × высота)
• Толщина материала: 0,8 мм
• Материал: сталь с оцинкованным покрытием по технологии Сендзимира
• Покрытие: оцинкованное, толщина слоя цинка ≥10 мкм
• Цвет: серый
• Срок службы: до 20 лет при соблюдении условий эксплуатации
• Тип соединения: болтовое - фиксируется саморезами или болтами к основному лотку
• Комплектация: включает крышку для защиты кабелей

Совместимость и монтаж

Ответвитель Т-образный вертикальный вниз боковой 50х150 совместим с лотками системы ESCA от IEK, имеющими аналогичную ширину 150 мм. Для установки необходимо:

• Закрепить устройство болтами к боковой стенке основного лотка;
• Убедиться, что посадочная поверхность чистая и ровная;
• Фиксировать крышку после укладки кабелей - она предотвращает попадание пыли и механические повреждения.

Не рекомендуется использовать с лотками других производителей без проверки точного соответствия габаритов и шага крепёжных отверстий.

Безопасность и стандарты

Изделие выполнено из оцинкованной стали, обеспечивающей коррозионную стойкость в условиях повышенной влажности. Соответствует требованиям ГОСТ Р 50571 и нормам безопасности для кабельных систем. Метод цинкования Сендзимира гарантирует равномерное и прочное покрытие, снижающее риск образования ржавчины даже при длительном сроке эксплуатации.

Преимущества

• Высокая механическая прочность благодаря толщине металла 0,8 мм и качественному оцинкованию;
• Долговечность - срок службы до 20 лет без потери функциональности;
• Легкий монтаж: болтовое соединение позволяет быстро заменить или переустановить элемент;
• Крышка в комплекте исключает необходимость докупать дополнительные элементы защиты;
• Поддерживает стандартизированную систему ESCA - удобно при масштабировании трасс.

Ограничения применения

• Не предназначен для открытых площадок или мест с постоянным воздействием осадков - требует защиты от прямого контакта с водой;
• Не рассчитан на нагрузки выше допустимых для лотков ESCA - не следует перегружать кабелями сверх нормы;
• Не совместим с лотками другого профиля (например, 100 мм или 200 мм);
• Не применяется в взрывоопасных средах - отсутствует взрывозащита.

Примеры использования

• Переход кабелей от верхнего этажа к оборудованию на полу - например, к частотным преобразователям или пультам управления;
• Обеспечение доступа к нижнему уровню распределительных щитов в производственных цехах;
• Организация ответвлений в автоматизированных линиях, конвейерах, станциях контроля;
• Монтаж в офисных и административных зданиях при прокладке силовых и слаботочных сетей через многоуровневые лотки.

Практические советы

• При заказе убедитесь, что ширина основного лотка составляет 150 мм - иначе ответвитель не установится;
• Используйте болты с плоской головкой и пружинными шайбами для надёжной фиксации;
• Проверьте соответствие радиуса изгиба кабелей - не допускайте перегибов при входе в вертикальный участок;
• При необходимости можно комбинировать несколько таких ответвителей в одной трассе - они легко стыкуются по принципу модульной системы ESCA;
• Храните изделие в сухом месте перед монтажом - хотя оно оцинковано, длительный контакт с влагой может вызвать матовый налёт на поверхности.
