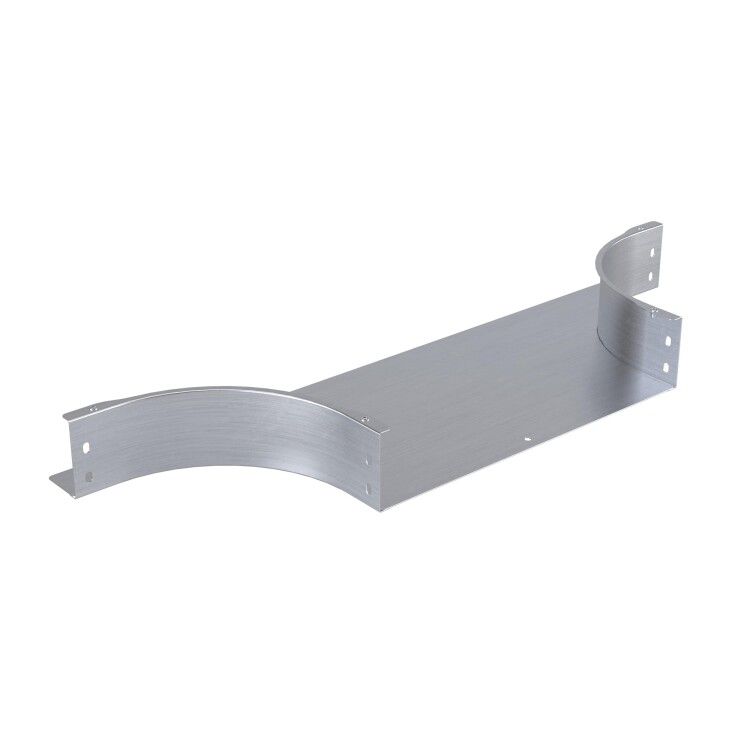

Ответвитель универсальный 100х200, 1,2 мм, горячий цинк, в комплекте с крепежными элементами и соединительными пластинами,необходимыми для монтажа - SFN1020KHDZ ДКС

Ответвитель универсальный 100х200, 1.2 мм, горячий цинк, в комплекте с крепежными элементами и соединительными пластинами, DKC - это готовое решение для создания горизонтальных отводов в кабельной трассе из лотков S5 Combitech. Благодаря оцинкованной стали и полному комплекту крепежа, изделие обеспечивает быстрый и прочный монтаж без допольнительных доработок.

Назначение и область применения

Ответвитель универсальный 100х200, 1.2 мм, горячий цинк, в комплекте с крепежными элементами и соединительными пластинами, DKC используется для изменения направления кабельной трассы в горизонтальной плоскости. Применяется исключительно совместно с лотками серии S5 Combitech с высотой борта 100 мм и шириной основания 200 мм. Подходит для прокладки силовых и слаботочных кабелей на объектах промышленного, коммерческого и жилищного назначения - например, в цехах, распределительных пунктах, серверных помещениях.

Технические характеристики

• Тип изделия: ответвитель
• Размеры: 100 × 200 мм
• Толщина материала: 1,2 мм
• Материал: сталь оцинкованная
• Покрытие: горячий цинк - устойчиво против коррозии даже в условиях повышенной влажности
• Исполнение: с соединительными пластинами - позволяет фиксировать ответвитель без сварки
• Широкодиапазонное исполнение: да - совместим с несколькими типами лотков одной серии
• Огнестойкость: да - соответствует требованиям пожарной безопасности при использовании в системах кабельных путей
• Цвет: серый - единый цветовой ряд с другими элементами S5 Combitech

Совместимость и монтаж

Ответвитель универсальный 100х200, 1.2 мм, горячий цинк, в комплекте с крепежными элементами и соединительными пластинами, DKC рассчитан исключительно на использование с лотками серии S5 Combitech. Установка происходит без сварки:

• На торец лотка накладываются предложенные соединительные пластины;
• Фиксируются самонарезающими болтами из комплекта;
• Ответвитель плотно прилегает к поверхности лотка за счет точного соответствия геометрии.

Не требуются дополнительные инструменты кроме шлицевой или крестовой отвертки. Монтаж возможен как на стене, так и на потолке при наличии подходящих опорных конструкций.

Безопасность и стандарты

Ответвитель универсальный 100х200, 1.2 мм, горячий цинк, в комплекте с крепежными элементами и соединительными пластинами, DKC изготовлен в соответствии с требованиями к огнестойкости для кабельных систем. Серия S5 Combitech прошла тестирование на соответствие нормам пожарной безопасности, что делает продукт пригодным для установки в зданиях с повышенными требованиями к эвакуационной безопасности.

Преимущества

• Полный комплект крепежа и соединителей снижает риск забыть важную деталь при сборке.
• Горячее цинкование гарантирует долгую службу даже в сыром воздухе или при частых мойках оборудования.
• Жесткая конструкция толщиной 1,2 мм выдерживает механические нагрузки от массы кабеля и внешних воздействий.
• Серый цвет и унифицированный дизайн обеспечивают эстетичный вид всей системы без перебора цветов.

Ограничения применения

• Не для вертикальных отводов - предназначен только для горизонтального поворота.
• Несовместим с лотками других серий (например, S4, S8 или сторонних производителей).
• Не рекомендован для открытого монтажа вне помещений без защиты от прямого попадания осадков - хотя покрытие устойчиво, длительное воздействие воды может снизить срок службы.
• Не заменяет переходники между различными уровнями высоты лотков.

Примеры использования

• Обход препятствий на технологической линии - изменение маршрута кабеля вокруг трубопровода или рамы станка.
• Подключение кабелей к распределительному щиту через боковое ответвление от основной трассы.
• Переход от одного участка кабельного канала к другому внутри производственной площадки.
• Монтаж в серверных помещениях для равномерного распределения сетевых кабелей между стойками.

Практические советы

• Перед монтажом проверьте, чтобы внутренняя сторона лотка имела ту же ширину (200 мм) и высоту борта (100 мм) - иначе герметичность будет нарушена.
• Затягивайте крепеж до легкого усилия - переусердствовать нельзя, чтобы не деформировать тонкий металл.
• Если требуется несколько последовательных ответвлений, соблюдайте шаг между ними минимум 300–500 мм для сохранения жесткости трассы.
• Артикул sfn1020khdz можно заказывать партиями - все экземпляры имеют одинаковые геометрические параметры, что важно для масштабных проектов.
