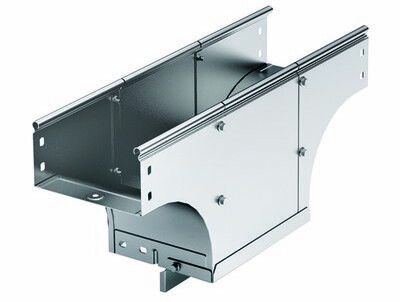

Ответвитель TDS T-образный вертикальный ун. осн.200 H100 в комплекте с крепежными элементами и соединительными пластинам | 37174K DKC ДКС

Ответвитель Т-образный вертикальный универсальный основание 200 H100 в комплекте с крепежными элементами и соединительными пластинами (TDS, DKC) - это элемент кабельной трассы, предназначенный для создания вертикальных ответвлений в системах с жесткими требованиями к защите и надежности. Бренд DKC и артикул 37174k обеспечивают совместимость с серийным решением S5 Combitech.

Назначение и область применения

Ответвитель Т-образный вертикальный используется для формирования перпендикулярных переходов в кабельных трассах - например, когда необходимо вывести кабели с горизонтального участка на вертикальный, или наоборот. Подходит для прокладки силовых, управляющих и сигнальных кабелей в промышленных условиях: цехах, АЭС, объектах ЖКХ, на заводах с повышенной влажностью или запыленностью. Конструкция позволяет сохранить целостность изоляции кабелей при прохождении через угол, исключая заломы и перегибы.

Технические характеристики

• Тип: Ответвитель T-образный, вертикальный
• Габариты: ширина 200 мм, высота 100 мм (боковая стенка); вертикальный канал также 200 мм шириной
• Материал корпуса: нержавеющая сталь
• Покрытие: оцинковано по методу Сендзимира - равномерное, прочное покрытие против коррозии
• Цвет: серый
• Огнестойкость: да - соответствует требованиям к пожаробезопасности
• Степень защиты (при использовании крышки): IP44 - защита от брызг воды и частиц размером более 1 мм
• Исполнение: широкодиапазонное - поддерживает работу в различных температурных и климатических режимах
• Комплектация: в комплекте соединительные пластины и крепежные элементы

Совместимость и монтаж

Ответвитель Т-образный вертикальный (TDS, DKC) совместим с другими элементами серии S5 Combitech: лотками, углами, муфтами и крышками того же стандарта. Монтаж выполняется с помощью входящих в комплект соединительных пластин - они фиксируются болтами к смежным участкам трассы. Крепление осуществляется на поверхность (стена, потолок, опора) с шагом не более 800 мм. Для герметичности рекомендуется использовать крышку, которая легко снимается для обслуживания. Диапазон допустимых нагрузок рассчитан на массу кабелей, не превышающую нормативные значения для лотков 200×100 мм.

Безопасность и стандарты

Ответвитель соответствует требованиям пожарной безопасности: материал не распространяет горение и не выделяет токсичных веществ при нагреве. Оцинковка по методу Сендзимира гарантирует долговечность даже в агрессивных средах. Сертифицирован для использования в промышленных установках согласно ГОСТ Р 50571 и IEC 61537.

Преимущества

• Универсальная форма - один элемент заменяет два обычных поворота
• Встроенная комплектация снижает время монтажа и риск потери крепежа
• Оцинкованная сталь устойчива к коррозии, особенно важна во влажных помещениях
• Легкий доступ к кабелям после снятия крышки - удобство для диагностики и ремонта
• Поддержка системы S5 Combitech - возможность расширения трассы без адаптеров

Ограничения применения

Не предназначен для прокладки кабелей с внешним диаметром более 25 мм - возможны трудности с заполнением канала и нарушение радиуса изгиба. Не следует использовать без крышки в местах постоянного воздействия струй воды или погружения. Недопустимо механическое воздействие на корпус (удары, давление свыше 500 Н/см²). Не подходит для взрывоопасных зон - отсутствует взрывозащита.

Примеры использования

• Переход с горизонтальной кабельной трассы на вертикальную в цехе с конвейерной линией
• Разводка кабелей от этажного щита к оборудованию на втором уровне
• Обустройство кабельной трассы в пищевом производстве - где требуется частая мойка и защита от влаги
• Системы автоматизации на тепловых станциях - там, где нужна надежность и огнестойкость

Практические советы

• При выборе проверьте внутренний объем - он должен позволять свободно размещать все кабели без перегрузки
• Используйте только оригинальные крышки от DKC - другие могут не обеспечивать IP44
• Закручивайте крепежные болты равномерно, чтобы избежать деформации корпуса
• Для длинных трасс с несколькими ответвителями составьте схему сборки заранее - комплектные пластины упрощают расчет количества элементов
• Проверяйте соответствие ширины ответвителя 200 мм ширине соседних лотков - несовпадение вызывает перекосы
