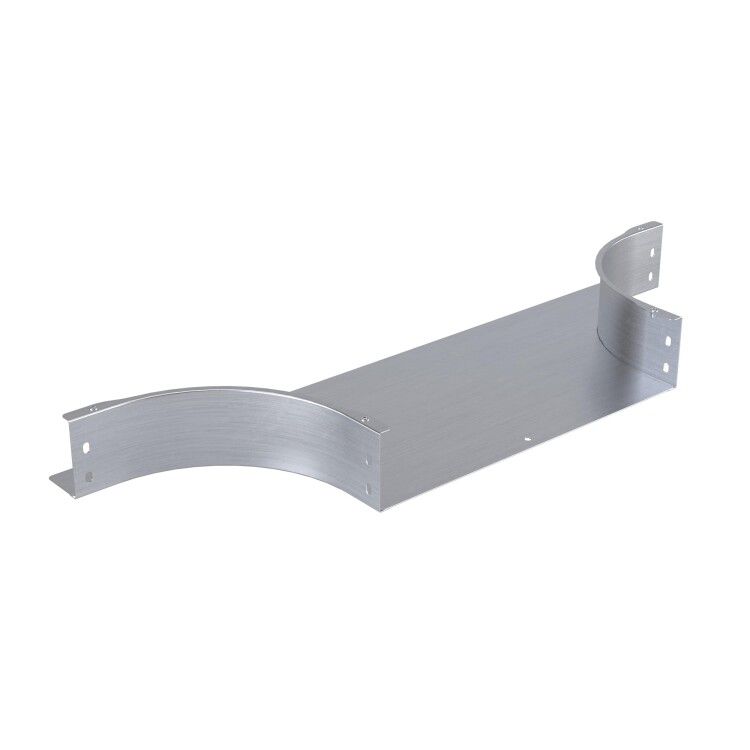

Ответвитель универсальный 80х150, 1,2 мм, горячий цинк, в комплекте с крепежными элементами и соединительными пластинами,необходимыми для монтажа - SFN815KHDZ ДКС

Ответвитель универсальный 80х150, 1.2 мм, горячий цинк, в комплекте с крепежными элементами и соединительными пластинами от DKC (ДКС), артикул sfn815khdz, предназначен для создания горизонтальных отводов в кабельных лотках системы S5 Combitech. Изделие обеспечивает прочное и герметичное соединение между участками трассы, сохраняя целостность защиты кабелей.

Назначение и область применения

Ответвитель универсальный 80х150 используется для изменения направления кабельной трассы в горизонтальной плоскости - например, при повороте лотка на 90° или переходе между смежными рядами оборудования. Подходит для систем с лотками серии S5 Combitech с высотой борта 80 мм и шириной основания 150 мм. Применяется в промышленных объектах: на заводах, в распределительных пунктах, на транспорте, в энергообъектах, где требуется организовать надежный и долговечный маршрут для силовых и управляющих кабелей.

Технические характеристики

• Тип изделия: ответвитель
• Размеры: 80 × 150 мм (высота × ширина)
• Толщина материала: 1,2 мм
• Материал: сталь оцинкованная
• Покрытие: горячий цинк - защищает от коррозии даже в агрессивных средах
• Исполнение: с соединительными пластинами - готов к установке без доп. деталей
• Широкодиапазонное исполнение: да - совместим с лотками различных модификаций S5 Combitech
• Огнестойкость: да - соответствует требованиям пожарной безопасности при прохождении через зоны с повышенным риском возгорания
• Цвет: серый - единый цветовой стиль с другими элементами серии S5 Combitech

Совместимость и монтаж

Ответвитель универсальный 80х150, артикул sfn815khdz, рассчитан исключительно на использование с лотками серии S5 Combitech. Установка выполняется без сварки:

• Лоток и ответвитель фиксируются друг к другу с помощью входящих в комплект соединительных пластин
• Крепежные элементы (болты, гайки, шайбы) обеспечивают плотное и жесткое соединение
• Не требуются специальные инструменты - достаточно обычного ключа на 10–13 мм
• При сборке важно выровнять кромки лотков, чтобы избежать перегиба кабелей внутри

Безопасность и стандарты

Ответвитель универсальный 80х150 изготовлен в соответствии с требованиями к огнестойкости и механической прочности, применяемым в промышленном электрооборудовании. Горячее цинкование соответствует ГОСТ 14918 и обеспечивает класс corrosion resistance C4-C5. Сертифицирован для работы в условиях повышенной влажности, запыленности и температур до +60 C.

Преимущества

• Готовый комплект - все нужные детали уже в наличии, снижается вероятность потери крепежа
• Оцинкованная сталь 1,2 мм - высокая ударопрочность и срок службы более 20 лет в закрытых помещениях
• Огнестойкость позволяет использовать в местах с возможностью распространения пламени
• Серый цвет и унифицированный дизайн - легко сочетаются с остальным оборудованием S5 Combitech
• Широкодиапазонное исполнение - один тип ответвителя подходит для большинства вариаций лотков этой серии

Ограничения применения

• Не для вертикальных отводов - предназначен только для горизонтального поворота
• Не рекомендован для открытых площадок без дополнительной защиты от осадков - хотя покрытие устойчиво, длительное воздействие воды может вызвать коррозию в местах микроскопических дефектов
• Несовместим с лотками других серий (например, S3, S7) - из-за различий в форме бортов и шаге крепления
• Не предназначена для нагрузок выше массы заполненных лотков - не используйте как опорную конструкцию

Примеры использования

• Переход между двумя параллельными линиями лотков на производстве
• Обход препятствий (трубопроводов, рам) в технологическом корпусе
• Подключение кабелей к распределительному щиту сбоку от основной трассы
• Монтаж в пищевой промышленности - благодаря антикоррозийному покрытию и легкости очистки поверхности

Практические советы

• Перед монтажом проверьте соответствие высоты борта лотка - должна точно равняться 80 мм
• Затягивайте болты равномерно, чередуя положения, чтобы избежать перекоса
• Если используются кабели большего диаметра - убедитесь, что радиус изгиба не меньше минимального значения, указанного в документации S5 Combitech
• На объектах с частыми мойками - регулярно контролируйте состояние соединений; при необходимости подтягивайте крепеж после первых нескольких месяцев эксплуатации
• Артикул sfn815khdz можно заказывать в комплекте с аналогичными угловыми и прямыми элементами - так удобнее формировать всю трассу одним решением
