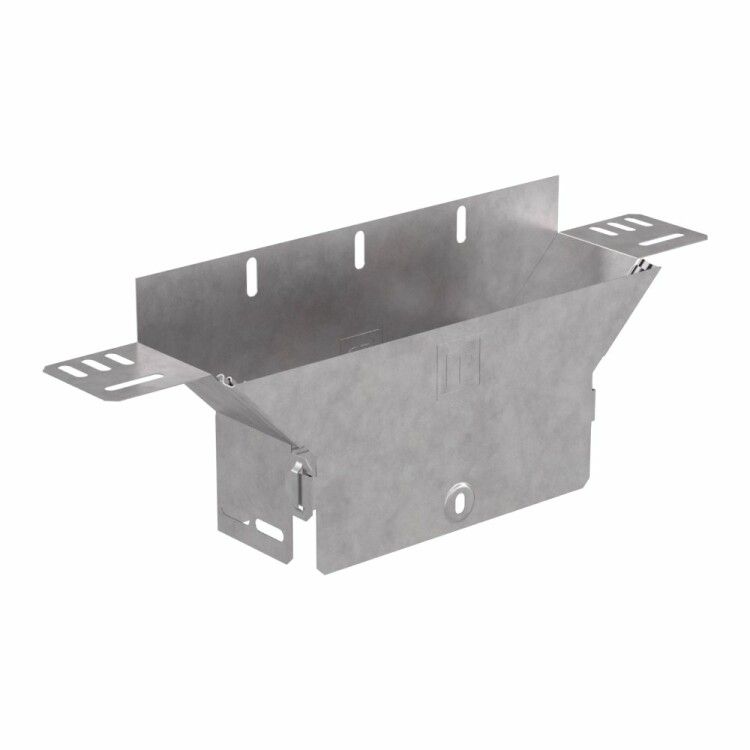

Ответвитель вертикальный 200х80 0.7мм Стандарт с крышкой Промрукав PR16.0941 Строитель

Ответвитель вертикальный с крышкой 200х80 от ПРОМРУКАВ (артикул pr16.0941) предназначен для организации вертикального перехода кабельной трассы в системах металлических лотков. Изготовлен из оцинкованной стали с высокой устойчивостью к коррозии, подходит для открытой установки в помещениях и под навесом.

Назначение и область применения

Ответвитель вертикальный с крышкой 200х80 используется для создания вертикального ответвления от горизонтальной кабеленесущей линии, выполненной из металлических лотков. Применяется в системах распределения силовых и слаботочных кабелей там, где требуется изменить направление трассы - например, при выводе кабеля с этажа на этаж, от потолка к полу или от стенового лотка к вертикальному стояку.

Подходит для установки в производственных помещениях, на объектах ЖКХ, транспорта, энергетики и других зонах с повышенными требованиями к надежности. Элемент обеспечивает доступ к кабелям через съемную крышку, что упрощает обслуживание и модификацию трассы.

Технические характеристики

• Габариты: ширина 200 мм, высота 80 мм
• Материал: сталь оцинкованная по методу Сендзимира
• Толщина стенки: 0,7 мм
• Покрытие: цинковое, толщиной 10–22 мкм, равномерное и прочное
• Цвет: серый
• Степень защиты: IP00 - без защиты от попадания воды и пыли; предназначена только для внутренней установки в защищённых зонах
• Рабочий температурный диапазон: от -60 C до +100 C
• Огнестойкость: да - материал не поддерживает горение
• Исполнение: усиленное - повышена жесткость конструкции
• Нормативный документ: ТУ 25.11.23-001-52715257-2019

Совместимость и монтаж

Ответвитель вертикальный с крышкой 200х80 совместим со всеми металлическими лотками шириной 200 мм, имеющими стандартизованные крепёжные отверстия. Монтаж осуществляется открытым способом - крепится к стене, колонне или перекрытию с помощью болтов или саморезов через предварительно подготовленные отверстия в боковых стенках корпуса.

Крышка фиксируется на петлях и легко открывается без инструментов - позволяет провести осмотр, замену или добавление кабелей без демонтажа всего элемента. Для герметизации стыков с лотком рекомендуется использовать термостойкий герметик, особенно при наличии вибраций или механических нагрузок.

Безопасность и стандарты

Ответвитель соответствует требованиям ТУ 25.11.23-001-52715257-2019. Материал не распространяет пламя и сохраняет целостность при воздействии высоких температур до +100 C. Наличие оцинкованного покрытия снижает риск возникновения электрохимической коррозии даже в условиях повышенной влажности.

Преимущества

• Высокая механическая прочность благодаря увеличенной толщине стали (0,7 мм) и усиленному исполнению
• Защита от коррозии за счёт цинкового покрытия по методу Сендзимира - долговечнее обычного гальванического оцинкования
• Съёмная крышка обеспечивает быстрый доступ к кабелям без снятия всей конструкции
• Работает в экстремальных температурах - от -60 C до +100 C, что делает её пригодной для холодных складов и нагреваемых производственных зон
• Не требует специального оборудования для монтажа - достаточно стандартных инструментов

Ограничения применения

• Степень защиты IP00 исключает использование во влажных, пыльных или наружных условиях - нельзя устанавливать под открытым небом или в местах с постоянным контактом с водой
• Не предназначен для работы в средах с агрессивными химическими веществами - кислоты, щёлочи, растворители могут повредить цинковое покрытие
• Не рассчитан на скрытую установку внутри стен или полов - только открытый монтаж
• При использовании в условиях частых вибраций необходимо дополнительно закреплять кабели, чтобы избежать перегибов и повреждений изоляции

Примеры использования

• Переход с горизонтального лотка на вертикальный стояк в цехе с конвейерной линией
• Вывод кабелей от распределительного щита на втором этаже к оборудованию на первом
• Обустройство кабельной трассы в теплом цеху с высокой температурой воздуха (например, печи, сушильные камеры)
• Монтаж в логистических комплексах, где требуется часто менять маршруты кабелей

Практические советы

• При заказе проверьте соответствие ширины ответвителя 200 мм ширине используемых лотков - несовпадение приведёт к неплотному соединению
• Для удобства сборки используйте одинаковые типы крепёжа (болты/саморезы) между лотком и ответвителем
• Если в месте установки возможны удары или механические воздействия - установите защитный кожух или решётку
• При работе в условиях низких температур (-40 C и ниже) избегайте резких ударов по корпусу - сталь становится более хрупкой
• Проверяйте наличие всех комплектующих перед монтажом: крышка должна плотно закрываться, петли - свободно двигаться
