Ответвитель для лотка Т-образ. 200х80 Стандарт с крышкой Промрукав PR16.0439 Строитель

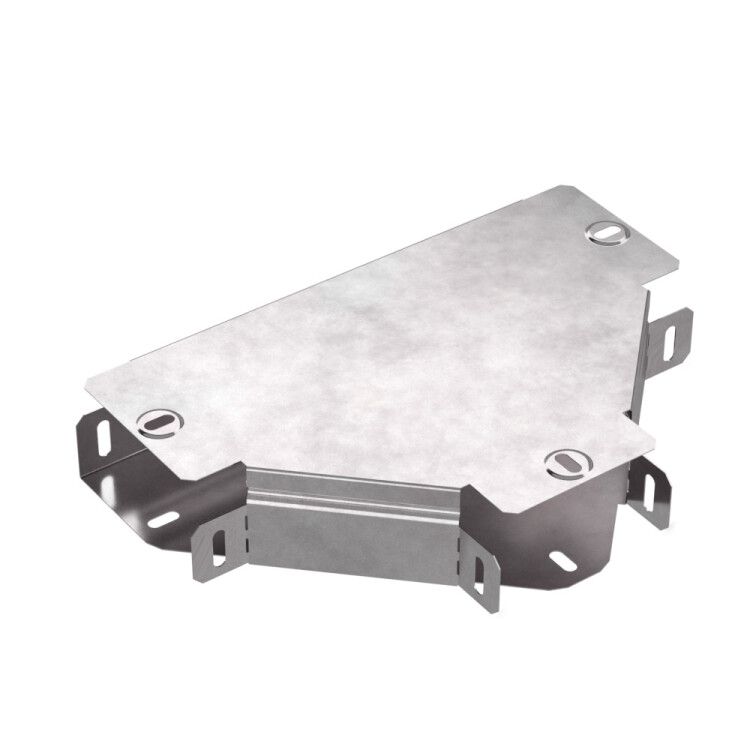

Т-образный ответвитель с крышкой 200х80 Стандарт Промрукав - это металлический элемент для организации разветвлений кабельных трасс в горизонтальной плоскости. Изделие выполнено из оцинкованной стали с высокой устойчивостью к коррозии и предназначено для работы в промышленных условиях. Артикул pr16.0439 соответствует серии Standard Промрукав.

Назначение и область применения

Т-образный ответвитель с крышкой 200х80 Стандарт Промрукав используется для создания ответвлений в кабельных трассах, когда необходимо вывести провода из основного лотка в боковое направление. Подходит для установки как в перфорированных, так и в глухих лотках. Применяется в системах кабельного управления на заводах, в цехах, на транспорте, в энергообъектах и других местах с повышенными требованиями к надежности.

Технические характеристики

• Форма: Т-образный тройник, горизонтальное исполнение
• Габариты: ширина 200 мм, высота 80 мм
• Внутренний радиус изгиба: 75 мм - обеспечивает безопасный изгиб кабелей без повреждения изоляции
• Материал: сталь оцинкованная по методу Сендзимира
• Толщина цинкового покрытия: 10–22 мкм - защищает от коррозии даже при механическом воздействии
• Цвет: серый
• Исполнение: без соединительного разъема - требует фиксации к лотку болтами или заклепками
• Огнестойкость: да - сохраняет целостность при кратковременных температурных нагрузках
• Климатическое исполнение: УХЛ2 - допускает работу при температурах от -80 C до +150 C
• Комплектация: включает крышку для защиты внутреннего пространства

Совместимость и монтаж

Т-образный ответвитель с крышкой 200х80 Стандарт Промрукав совместим с лотками того же типа и размера (200×80 мм) от серии Standard Промрукав. Для монтажа требуется предварительно подготовить отверстие в стенке основного лотка, совпадающее по форме с входным проемом ответвителя. После установки корпус фиксируется саморезами или заклепками. Крышка крепится на защелках - её можно легко снять для обслуживания кабелей. Учитывайте, что ответвитель не имеет встроенных зажимов - все кабели должны быть зафиксированы дополнительно.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и работает в рамках климатического исполнения УХЛ2. Метод оцинкования Сендзимира гарантирует долговечную защиту от коррозии, что снижает риск аварий из-за разрушения корпуса. Нет открытых токоведущих частей - безопасен при работе рядом с электрооборудованием.

Преимущества

• Высокая прочность благодаря стальному корпусу - выдерживает механические нагрузки и давление кабелей
• Защита от коррозии благодаря цинкованию по методу Сендзимира - срок службы выше, чем у обычного оцинкованного металла
• Огнестойкость позволяет использовать в помещениях с повышенными требованиями к пожарной безопасности
• Крышка обеспечивает доступ к кабелям без демонтажа всего участка трассы
• Подходит для экстремальных температур - от -80 C до +150 C

Ограничения применения

• Не предназначен для вертикальных ответвлений - только горизонтальные трассы
• Не содержит встроенного кабельного зажима - требуется дополнительная фиксация проводов внутри
• Не рекомендуется для использования во влажных средах без дополнительной герметизации - хотя материал устойчив к коррозии, вода может задерживаться внутри
• Не совместим с лотками другого размера - например, 100×50 или 200×100

Примеры использования

• Разветвление силовой трассы на станке CNC - вывод питания к пульту управления через боковое ответвление
• Обход препятствия в технологической линии - организация обхода трубопровода с помощью Т-образного переходника
• Подключение датчиков к основному кабельному лотку в цехе - удобный доступ к контрольным точкам
• Энергосистема на холодильном складе - использование при низких температурах (-60 C) без потери прочности

Практические советы

• Перед монтажом проверьте, чтобы внутренний радиус 75 мм соответствовал минимальному радиусу изгиба используемых кабелей - особенно важен для многожильных и чувствительных к деформации проводов
• При использовании в агрессивных средах (например, химических цехах) рекомендуется дополнительно обработать стыки между ответвителем и лотком герметиком
• Не затягивайте крепеж слишком сильно - оцинкованная сталь мягче нержавейки, есть риск повредить резьбу
• Для быстрого обслуживания кабелей всегда оставляйте запас длины в ответвителе - это упрощает замену или диагностику
• Артикул pr16.0439 - единственный вариант этого формата в серии Standard Промрукав; другие модели имеют другой размер или тип крепления
